So Sánh MCB và MCCB: Khác Biệt Cốt Lõi Và Hướng Dẫn Lựa Chọn Chuẩn Xác

Trong bất kỳ hệ thống điện nào, thiết bị bảo vệ đóng vai trò vô cùng quan trọng nhằm đảm bảo an toàn cho con người và thiết bị. Hai loại aptomat được sử dụng phổ biến hiện nay là MCB và MCCB. Tuy đều có chức năng bảo vệ quá tải và ngắn mạch, nhưng mỗi loại lại được thiết kế cho những mục đích sử dụng hoàn toàn khác nhau.

Vậy MCB và MCCB khác nhau như thế nào? Nên sử dụng loại nào cho hệ thống điện dân dụng, nhà xưởng hay tủ điện công nghiệp? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

MCB là gì?

MCB là gì? MCB là viết tắt của Miniature Circuit Breaker, trong đời sống hàng ngày thường được gọi là aptomat tép. Đây là thiết bị đóng cắt cơ khí nhỏ gọn, chủ yếu dùng để bảo vệ các mạch điện có dòng tải thấp khi xảy ra sự cố quá dòng hoặc ngắn mạch.

Chức năng chính của MCB là:

• Bảo vệ quá tải.
• Bảo vệ ngắn mạch.
• Ngắt nguồn điện khi xảy ra sự cố.
• Đảm bảo an toàn cho dây dẫn và thiết bị điện.

Thông thường, aptomat MCB có dòng định mức từ 0,5A đến 125A với khả năng cắt từ 4,5kA đến 10kA tùy từng dòng sản phẩm.

• Tìm hiểu thêm tham khảo : MCB Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động, Phân Loại Và Cách Chọn MCB Chuẩn Nhất

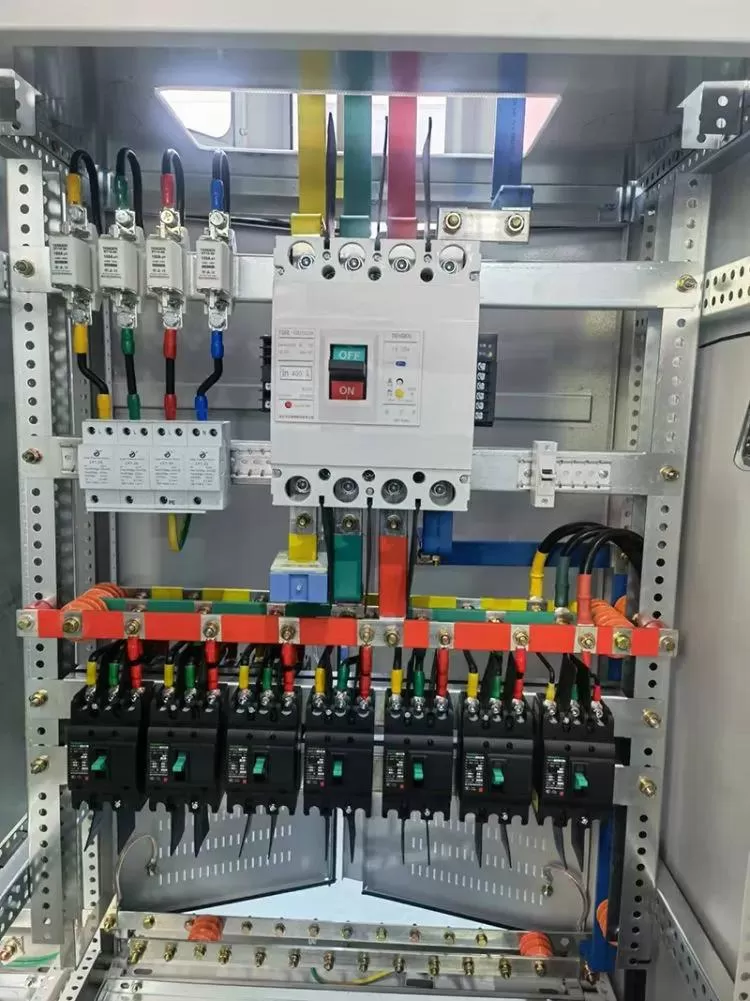

MCCB là gì?

MCCB là gì? MCCB là viết tắt của Molded Case Circuit Breaker, hay còn gọi là aptomat khối. Thiết bị này có cấu trúc dạng khối đúc liền mạch từ các vật liệu cách điện, chịu nhiệt cao. Chúng được thiết kế để đóng cắt và bảo vệ các mạch điện có dòng công suất trung bình đến lớn.

So với MCB, MCCB có khả năng chịu dòng cao hơn, khả năng cắt lớn hơn và đặc biệt có thể điều chỉnh các thông số bảo vệ theo yêu cầu thực tế.

Thông thường, aptomat MCCB có dòng định mức từ 16A đến 3200A hoặc cao hơn, khả năng cắt có thể đạt tới 100kA.

Đây là thiết bị không thể thiếu trong các tủ điện phân phối, nhà máy, khu công nghiệp và hệ thống điện trung tâm.

• Tìm hiểu thêm tham khảo :

Các điểm khác biệt cốt lõi giữa MCB và MCCB

Để phân biệt hai dòng sản phẩm này, người ta thường dựa vào các thông số kỹ thuật, cấu trúc ngoại quan và tính năng đi kèm.

Dòng định mức (In) và Dòng cắt ngắn mạch (Icu)

Đây là hai thông số kỹ thuật quan trọng nhất quyết định phạm vi hoạt động của thiết bị.

• Dòng định mức MCB: Thường nằm trong phân khúc nhỏ, phổ biến từ 6A đến 125A. Rất hiếm khi bạn tìm thấy một chiếc aptomat tép có dòng định mức vượt quá ngưỡng này.
• Ngược lại, dòng định mức của MCCB lại cực kỳ rộng lớn, trải dài từ 10A lên đến 1600A, thậm chí ở một số dòng đặc biệt có thể lên tới 3200A.

Dòng cắt ngắn mạch: Đây là khả năng chịu đựng và ngắt dòng điện cực đại khi xảy ra sự cố chập mạch.

• MCB có dòng cắt khá thấp, dao động từ 4.5kA đến 15kA. Trong khi đó, aptomat khối sở hữu dòng cắt ngắn mạch ấn tượng, từ 15kA lên đến 150kA, giúp bảo vệ an toàn cho cả hệ thống điện khi có nguồn năng lượng chập cháy cực lớn dòng qua.

Khả năng điều chỉnh dòng linh hoạt

• MCB, các thông số bảo vệ quá tải và ngắn mạch được nhà sản xuất cài đặt cố định tại nhà máy. Người dùng không thể can thiệp hay thay đổi thông số này.
• Đối với MCCB, các dòng sản phẩm cao cấp (sử dụng Trip Unit điện tử hoặc nhiệt từ) cho phép kỹ sư vận hành linh hoạt điều chỉnh dòng quá tải (Ir) và dòng ngắt mạch ngắn hạn. Điều này giúp tối ưu hóa khả năng bảo vệ theo thực tế phụ tải tiêu thụ.

Cấu trúc vật lý và Phụ kiện đi kèm

• MCB có thiết kế dạng các tép nhỏ tiêu chuẩn (chiều rộng mỗi tép khoảng 18mm), dễ dàng ghép lại thành loại 1 pha (1P), 2 pha (2P), 3 pha (3P) hoặc 4 pha (4P) và lắp đặt gọn gàng trên thanh ray (DIN rail). Khả năng tích hợp phụ kiện của MCB khá hạn chế.

• MCCB có cấu trúc đúc liền khối vô cùng chắc chắn, vỏ nhựa composite giúp cách ly hồ quang điện hiệu quả. Đặc biệt, dòng sản phẩm này hỗ trợ hệ sinh thái phụ kiện cực kỳ phong phú như: tiếp điểm phụ (Auxiliary contact), cuộn cắt độc lập (Shunt trip), bộ truyền động bằng động cơ (Motor operator) phục vụ đóng cắt từ xa, hay khóa liên động cơ khí chống vận hành nhầm.

Bảng so sánh trực quan thông số kỹ thuật

Ứng dụng thực tế: Khi nào chọn MCB, khi nào chọn MCCB?

Việc lựa chọn thiết bị không chỉ dựa vào sở thích mà phải căn cứ vào tính toán phụ tải và vị trí lắp đặt trong sơ đồ đơn tuyến của hệ thống.

Ứng dụng của MCB trong đời sống

Do đặc tính nhỏ gọn và giá thành hợp lý, MCB là sự lựa chọn số một cho các ứng dụng dân dụng và thương mại nhỏ:

• Lắp đặt trong các tủ điện gia đình để bảo vệ mạch đèn, ổ cắm, điều hòa, tủ lạnh.

• Sử dụng làm thiết bị bảo vệ nhánh trong các tủ phân phối của văn phòng, tòa nhà.

• Bảo vệ các mạch điều khiển, mạch động cơ công suất nhỏ trong các tủ điện công nghiệp.

Ứng dụng của MCCB trong sản xuất và hạ tầng

Với khả năng chịu tải nặng và dòng cắt lớn, MCCB được ứng dụng rộng rãi trong hệ thống điện công nghiệp:

• Lắp đặt làm aptomat tổng tại các tủ điện tổng MSB của các nhà máy sản xuất, khu công nghiệp, chung cư cao tầng.

• Bảo vệ các thiết bị công nghiệp có dòng khởi động lớn như máy biến áp, động cơ công suất cao, hệ thống máy nén khí.

• Sử dụng tại các vị trí mạch động lực chính đòi hỏi tính kết nối phụ kiện điều khiển từ xa thông qua hệ thống SCADA/BMS.

Chọn mua MCB và MCCB thương hiệu nào uy tín?

Để giúp bạn có cái nhìn tổng quan và dễ dàng lựa chọn, dưới đây là bảng đánh giá, chấm điểm các thương hiệu MCB và MCCB uy tín hàng đầu tại thị trường Việt Nam hiện nay.

Bảng điểm được xét trên thang điểm 10 dựa theo các tiêu chí: Chất lượng kỹ thuật, Độ phổ thông (mức độ nhận diện/tin dùng) và Phân khúc giá để bạn dễ dàng cân đối ngân sách cho dự án.

Bảng chấm điểm các thương hiệu MCB và MCCB uy tín

Đánh giá nhanh theo nhu cầu thực tế:

• Dự án công nghiệp, tòa nhà cao cấp, yêu cầu kỹ thuật khắt khe: Nên ưu tiên chọn Schneider Electric, Siemens hoặc ABB. Đây là các thương hiệu Châu Âu bảo đảm tính an toàn tối đa và dễ tích hợp vào hệ thống quản lý năng lượng thông minh.

• Nhà máy, xưởng sản xuất, máy móc thiết bị tiêu chuẩn: Mitsubishi và LS là hai cái tên thống trị nhờ sự cân bằng hoàn hảo giữa độ bền cơ học và chi phí đầu tư.

• Công trình dân dụng, nhà dân, biệt thự, văn phòng nhỏ: Panasonic và Schneider (dòng dân dụng như Easy9) là những lựa chọn hàng đầu nhờ thiết kế thẩm mỹ và dễ tìm mua ở bất kỳ cửa hàng điện nào.

Để tránh mua phải hàng giả, hàng nhái kém chất lượng gây nguy cơ cháy nổ, người tiêu dùng và các nhà thầu nên lựa chọn các đại lý phân phối chính thức. Thiết bị điện Long Nguyễn tự hào là đối tác uy tín, chuyên cung cấp các dòng sản phẩm MCB, MCCB, biến tần, PLC chính hãng chất lượng cao tại Việt Nam, mang lại giải pháp an toàn và tối ưu chi phí cho mọi công trình.

Kết luận

Hiểu rõ sự khác biệt giữa MCB và MCCB là chìa khóa giúp bạn thiết kế và vận hành một hệ thống điện an toàn, hiệu quả. Hãy luôn dựa vào dòng định mức, dòng cắt ngắn mạch và vị trí lắp đặt cụ thể để đưa ra quyết định lựa chọn chính xác nhất.
