MCB là gì?

MCB (Miniature Circuit Breaker) là aptomat tép hoặc cầu dao tự động dạng tép, được thiết kế để bảo vệ mạch điện khỏi hiện tượng quá tải và ngắn mạch. Khi dòng điện vượt quá giới hạn cho phép, MCB sẽ tự động ngắt mạch, giúp bảo vệ dây dẫn, thiết bị điện và giảm nguy cơ cháy nổ.

Ngày nay, MCB là một trong những thiết bị đóng cắt không thể thiếu trong các hệ thống điện dân dụng, thương mại và công nghiệp có tải nhỏ. Nhờ thiết kế nhỏ gọn, độ tin cậy cao và khả năng tái sử dụng sau khi ngắt, MCB dần thay thế cầu chì truyền thống trong nhiều ứng dụng.

Vai trò của MCB trong hệ thống điện

Trong quá trình vận hành, hệ thống điện luôn tiềm ẩn các sự cố như quá tải, chập điện hoặc ngắn mạch. Nếu không có thiết bị bảo vệ phù hợp, dòng điện tăng cao có thể làm nóng dây dẫn, hư hỏng thiết bị hoặc gây cháy.

MCB có nhiệm vụ:

Bảo vệ quá tải cho dây dẫn và thiết bị.
Bảo vệ ngắn mạch bằng cơ cấu cắt tức thời.
Cho phép đóng/ngắt nguồn điện bằng tay khi cần sửa chữa.
Cô lập phần mạch bị sự cố, hạn chế ảnh hưởng đến toàn bộ hệ thống.
Nâng cao độ an toàn cho người sử dụng và thiết bị điện.

Nhờ những ưu điểm này, MCB trở thành thiết bị bảo vệ cơ bản trong hầu hết các tủ điện.

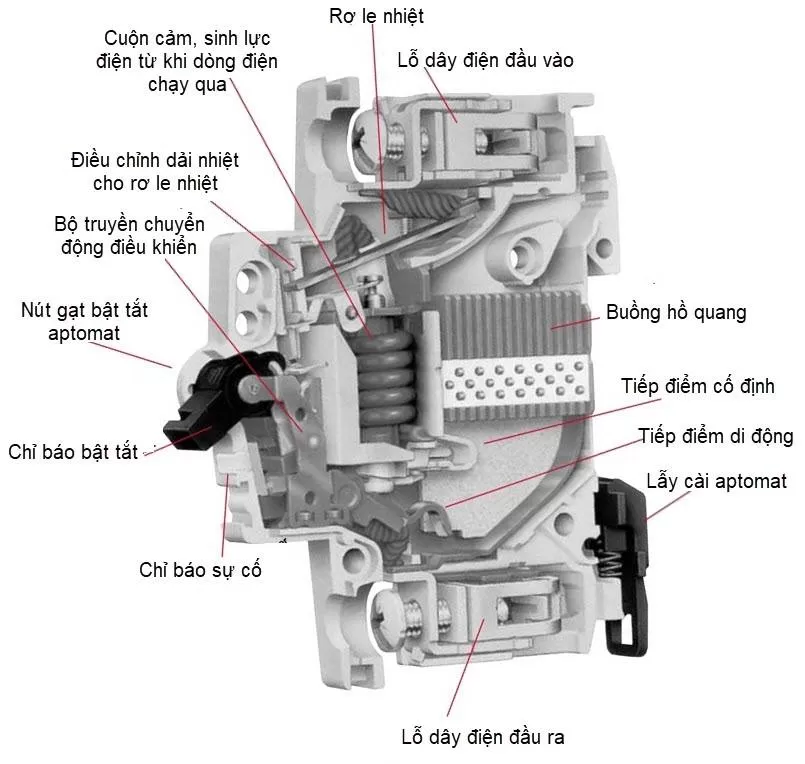

Cấu tạo của MCB

Một MCB tiêu chuẩn thường gồm các bộ phận chính sau:

1. Vỏ cách điện

Được chế tạo từ nhựa kỹ thuật có khả năng chịu nhiệt và chống cháy, giúp bảo vệ các linh kiện bên trong.

2. Tiếp điểm đóng cắt

Bao gồm tiếp điểm động và tiếp điểm tĩnh, có nhiệm vụ đóng hoặc ngắt dòng điện.

3. Thanh lưỡng kim (Bimetal)

Là bộ phận bảo vệ quá tải. Khi dòng điện vượt định mức trong một khoảng thời gian, thanh lưỡng kim nóng lên, cong lại và kích hoạt cơ cấu ngắt.

4. Cuộn dây điện từ

Đảm nhiệm chức năng bảo vệ ngắn mạch. Khi dòng điện tăng đột ngột, cuộn dây sinh lực từ mạnh, tác động gần như tức thời để ngắt mạch.

5. Buồng dập hồ quang

Khi tiếp điểm mở, hồ quang điện sẽ xuất hiện. Buồng dập hồ quang giúp chia nhỏ và dập tắt hồ quang nhanh chóng, bảo vệ tiếp điểm và tăng tuổi thọ thiết bị.

6. Tay gạt ON/OFF

Cho phép người dùng đóng hoặc ngắt MCB bằng tay khi cần kiểm tra, bảo trì hoặc sửa chữa hệ thống điện.

Nguyên lý hoạt động của MCB

MCB hoạt động dựa trên hai cơ chế bảo vệ chính.

Bảo vệ quá tải

Khi dòng điện vượt mức định mức trong thời gian dài, thanh lưỡng kim nóng lên do hiệu ứng nhiệt. Khi đạt đến nhiệt độ nhất định, thanh lưỡng kim bị uốn cong và kích hoạt cơ cấu nhả, làm mở tiếp điểm và ngắt mạch.

Cơ chế này giúp bảo vệ dây dẫn và thiết bị khỏi hiện tượng quá nhiệt.

Bảo vệ ngắn mạch

Khi xảy ra chập điện hoặc ngắn mạch, dòng điện tăng lên rất lớn trong thời gian cực ngắn. Cuộn dây điện từ tạo lực hút mạnh, tác động ngay lập tức vào cơ cấu nhả, giúp MCB ngắt mạch chỉ trong vài mili giây.

Đây là chức năng quan trọng giúp hạn chế hư hỏng thiết bị và nguy cơ cháy nổ.

Các loại MCB phổ biến hiện nay

Theo số cực

MCB 1P: Dùng cho điện 1 pha.
MCB 1P+N: Bảo vệ cả dây pha và dây trung tính.
MCB 2P: Ngắt đồng thời hai cực.
MCB 3P: Dùng cho hệ thống điện 3 pha.
MCB 3P+N: Bảo vệ hệ thống 3 pha có dây trung tính.
MCB 4P: Phù hợp với các hệ thống yêu cầu cách ly hoàn toàn.

Theo dòng điện định mức

MCB được sản xuất với nhiều mức dòng như:

6A
10A
16A
20A
25A
32A
40A
50A
63A
80A
100A
125A

Việc lựa chọn dòng định mức cần phù hợp với công suất tải và tiết diện dây dẫn.

Theo đường cong tác động

Đường cong B

Tác động khi dòng điện đạt khoảng 3–5 lần dòng định mức. Thích hợp cho tải thuần trở như đèn chiếu sáng hoặc ổ cắm.

Đường cong C

Ngắt khi dòng điện đạt khoảng 5–10 lần dòng định mức. Đây là loại phổ biến nhất, phù hợp với động cơ nhỏ, máy bơm, điều hòa và các thiết bị có dòng khởi động trung bình.

Đường cong D

Tác động ở mức 10–20 lần dòng định mức. Được sử dụng cho động cơ công suất lớn, máy biến áp hoặc tải có dòng khởi động cao.

Bài viết: Đường Đặc Tính Trong MCB Là Gì? – Hiểu Đúng Để Chọn Đúng Thiết Bị Bảo Vệ

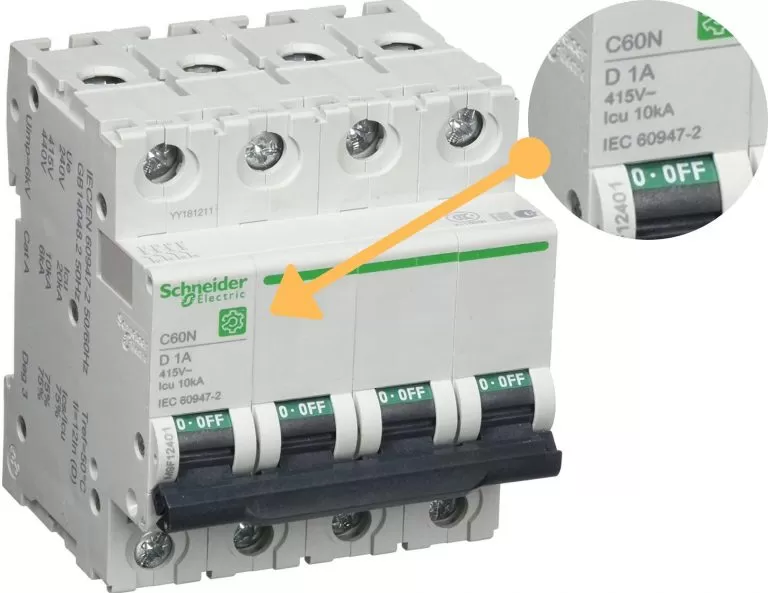

Thông số kỹ thuật cần quan tâm khi chọn MCB

Khi lựa chọn MCB, bạn cần chú ý đến các thông số sau:

Dòng điện định mức (In): Xác định khả năng chịu tải của MCB.
Điện áp định mức (Ue): Thường là 230V hoặc 400V AC.
Khả năng cắt ngắn mạch (Icn/Icu): Các mức phổ biến là 4,5kA, 6kA, 10kA hoặc cao hơn.
Số cực: 1P, 2P, 3P hoặc 4P.
Đường cong bảo vệ: B, C hoặc D.
Tiêu chuẩn sản xuất: IEC 60898-1 hoặc IEC 60947-2.

Ưu điểm của MCB

MCB được sử dụng rộng rãi nhờ những ưu điểm nổi bật:

Bảo vệ hiệu quả trước các sự cố quá tải và ngắn mạch.
Đóng cắt nhanh, giúp hạn chế hư hỏng thiết bị.
Có thể tái sử dụng sau khi xử lý sự cố, không cần thay mới như cầu chì.
Kích thước nhỏ gọn, dễ lắp đặt trên thanh DIN.
Độ bền cơ khí và tuổi thọ điện cao.
Bảo trì đơn giản, thay thế dễ dàng.
Đảm bảo an toàn cho người sử dụng và hệ thống điện.

Ứng dụng của MCB

MCB được sử dụng trong nhiều lĩnh vực khác nhau:

Hệ thống điện dân dụng.
Nhà phố, chung cư và biệt thự.
Văn phòng và trung tâm thương mại.
Nhà xưởng quy mô nhỏ.
Tủ điện phân phối.
Tủ điều khiển máy móc.
Hệ thống chiếu sáng.
Điều hòa không khí.
Máy bơm nước.
Thiết bị điện công nghiệp có công suất nhỏ.

Phân biệt MCB và MCCB

Tiêu chí	MCB	MCCB
Tên gọi	Aptomat tép	Aptomat khối
Dòng điện	0,5A–125A	16A–2500A hoặc cao hơn
Khả năng cắt	4,5–15kA	Có thể trên 100kA
Điều chỉnh dòng	Không hoặc rất hạn chế	Có thể điều chỉnh
Ứng dụng	Dân dụng, tải nhỏ	Công nghiệp, tải lớn

Nếu MCB phù hợp với các mạch điện nhỏ thì MCCB được sử dụng cho các hệ thống công suất lớn, nơi yêu cầu khả năng cắt và bảo vệ cao hơn.

Các thương hiệu MCB uy tín hiện nay

Trên thị trường có nhiều thương hiệu MCB chất lượng, trong đó nổi bật là:

Schneider Electric
ABB
Siemens
Mitsubishi Electric
Eaton
Legrand
LS Electric
Panasonic
Fuji Electric
CHINT

Đối với các công trình dân dụng và công nghiệp tại Việt Nam, MCB Schneider luôn được đánh giá cao nhờ chất lượng ổn định, độ bền cao và hệ sinh thái thiết bị điện đồng bộ.

Kinh nghiệm lựa chọn MCB phù hợp

Để MCB hoạt động hiệu quả và an toàn, bạn nên:

Chọn dòng định mức lớn hơn dòng tải làm việc khoảng 20–25%.
Căn cứ vào tiết diện dây dẫn để chọn dòng MCB phù hợp.
Lựa chọn đường cong B, C hoặc D theo đặc tính của tải.
Ưu tiên sản phẩm từ các thương hiệu uy tín, có chứng nhận chất lượng.
Mua tại đại lý chính hãng để đảm bảo nguồn gốc và chế độ bảo hành.

Bài viết: Hướng dẫn mua MCB tối ưu giúp bạn đưa ra lựa chọn đúng đắn

Kết luận

MCB là thiết bị bảo vệ điện quan trọng, có nhiệm vụ tự động ngắt mạch khi xảy ra quá tải hoặc ngắn mạch, góp phần bảo vệ dây dẫn, thiết bị điện và đảm bảo an toàn cho người sử dụng. Với thiết kế nhỏ gọn, độ bền cao và khả năng tái sử dụng, MCB là lựa chọn tối ưu cho hầu hết các hệ thống điện dân dụng và công nghiệp nhẹ.

Khi lựa chọn MCB, người dùng cần cân nhắc kỹ về dòng điện định mức, khả năng cắt, số cực và đặc tính tải để đảm bảo thiết bị hoạt động hiệu quả. Đồng thời, nên ưu tiên các thương hiệu uy tín như Schneider Electric, ABB hay Siemens để có chất lượng ổn định, tuổi thọ cao và khả năng bảo vệ tối ưu cho hệ thống điện. Bài viết này cũng là nền tảng để bạn hiểu rõ hơn về vai trò của MCB và đưa ra quyết định lựa chọn phù hợp với nhu cầu sử dụng.
