✅ 1. Đường đặc tính trong MCB là gì?

Đường đặc tính của MCB (Time-Current Curve) là biểu đồ thể hiện mối quan hệ giữa dòng điện và thời gian ngắt mạch của CB. Cụ thể, khi dòng điện vượt quá dòng định mức (In), MCB sẽ không ngắt ngay lập tức, mà sẽ ngắt sau một khoảng thời gian nhất định tùy theo mức độ vượt dòng.

Biểu đồ này được sử dụng để xác định:

• Khi nào MCB sẽ ngắt nếu dòng điện tăng cao?

• Mức quá dòng nào MCB cho phép tồn tại trong thời gian ngắn?

• Phản ứng của MCB trong trường hợp quá tải hay ngắn mạch?

✅ 2. Ý nghĩa của đường đặc tính MCB

Hiểu rõ đường đặc tính trong MCB là gì giúp người dùng:

• ✔️ Lựa chọn MCB phù hợp với loại tải: tải điện trở, tải cảm ứng, động cơ, đèn LED, UPS…

• ✔️ Tránh hiện tượng MCB ngắt nhầm do dòng khởi động cao của động cơ, máy lạnh, tụ bù…

• ✔️ Đảm bảo hệ thống không bị cắt điện ngoài ý muốn hoặc nguy cơ cháy nổ do không ngắt kịp thời.

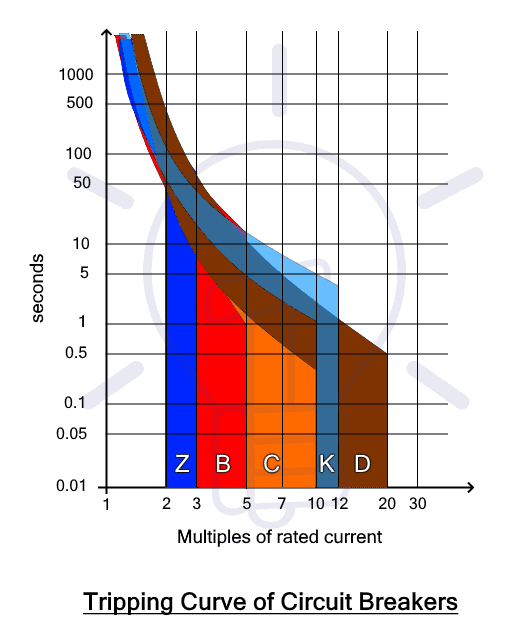

✅ 3. Các loại đường đặc tính phổ biến của MCB

MCB được sản xuất với nhiều loại đường đặc tính khác nhau, thể hiện khả năng phản ứng nhanh hay chậm khi có dòng quá tải hoặc ngắn mạch. Các loại thường gặp:

📌 Trong đó:

• In: là dòng điện định mức của CB (thường từ 6A đến 63A hoặc cao hơn).

• MCB loại B ngắt nhanh → bảo vệ thiết bị dân dụng nhạy cảm.

• MCB loại C, D ngắt chậm hơn → chịu được dòng khởi động lớn trước khi cắt.

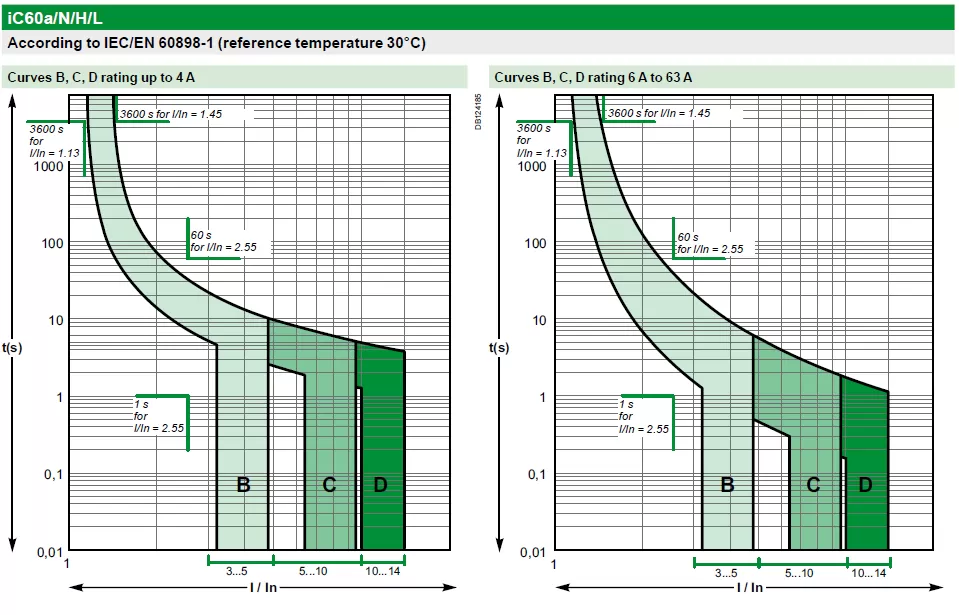

✅ 4. Đọc hiểu biểu đồ đường đặc tính MCB

Biểu đồ Time-Current Curve có:

• Trục X: dòng điện (logarit)

• Trục Y: thời gian (logarit)

Đường cong chia thành hai vùng chính:

1. Vùng tác động nhiệt (thermal trip):

   • Dòng vượt In ít (1.1–1.5 lần)

   • Ngắt sau vài giây đến vài phút – dùng để bảo vệ quá tải.

2. Vùng tác động từ (magnetic trip):

   • Dòng vượt In nhiều lần (5–20 lần)

   • Ngắt tức thì trong vài mili giây – dùng để bảo vệ ngắn mạch.

✅ 5. Cách lựa chọn MCB theo đường đặc tính

Để chọn đúng MCB theo đường đặc tính:

• Xác định loại tải đang dùng:

  • Tải điện trở: chọn loại B.

  • Tải cảm hoặc motor: chọn loại C hoặc D.

  • Tải điện tử tinh vi: chọn loại Z.

• Tính dòng khởi động tối đa của thiết bị.

• Chọn MCB có đường đặc tính phù hợp với dòng khởi động để tránh cắt nhầm.

✅ 6. Ứng dụng thực tế

• Nhà dân dụng: MCB loại B hoặc C bảo vệ đèn, máy giặt, bếp điện.

• Nhà xưởng, nhà máy: MCB loại C hoặc D bảo vệ motor, máy nén.

• Tủ điện trung tâm: MCB loại K, D cho tụ bù, biến tần, thang máy.

✅ 7. Kết luận

Hiểu đúng đường đặc tính trong MCB là gì là bước quan trọng trong thiết kế hệ thống điện an toàn, hiệu quả và tiết kiệm. Chỉ cần chọn sai loại MCB – dù đúng dòng định mức – bạn có thể gặp phải tình trạng cắt nhầm, cắt trễ, gây gián đoạn vận hành hoặc nguy hiểm cho thiết bị và con người.

✅ Hãy luôn kiểm tra đường đặc tính của MCB khi thiết kế hoặc thay thế CB để đảm bảo tối đa hiệu suất và độ an toàn cho hệ thống điện của bạn.
