CẨM NANG TOÀN DIỆN VỀ RƠ LE BẢO VỆ PHA: KHÁI NIỆM, CẤU TẠO, NGUYÊN LÝ VÀ CÁCH ĐẤU NỐI CHI TIẾT

Trong kỷ nguyên công nghiệp hóa và hiện đại hóa, hệ thống điện 3 pha đóng vai trò là "mạch máu" vận hành toàn bộ nhà máy, xưởng sản xuất, tòa nhà cho đến các thiết bị dân dụng công suất lớn. Tuy nhiên, lưới điện vĩ mô luôn tiềm ẩn những nguy cơ rủi ro như sụt áp, mất pha do đứt dây, hoặc ngược pha sau quá trình sửa chữa hệ thống.

Đối với các thiết bị đắt tiền như động cơ không đồng bộ 3 pha, máy nén khí, hay hệ thống bơm công nghiệp, chỉ một sự cố về pha diễn ra trong vài phút cũng đủ để làm cháy hỏng hoàn toàn cuộn dây, gây thiệt hại hàng trăm triệu đồng và làm ngưng trệ toàn bộ dây chuyền sản xuất. Để giải quyết triệt để bài toán này, Rơ le bảo vệ pha (Phase Protection Relay) đã ra đời và trở thành thiết bị an toàn "bất di bất dịch" trong mọi tủ điện điều khiển.

Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện từ lý thuyết đến thực tiễn về dòng thiết bị bảo vệ cốt lõi này.

1. Rơ le bảo vệ pha là gì?

Rơ le bảo vệ pha (tiếng Anh thường gọi là Phase Protection Relay hoặc Phase Failure Relay) là một thiết bị kỹ thuật số hoặc điện tử chuyên dụng được lắp đặt trong các hệ thống điện 3 pha. Chức năng duy nhất và quan trọng nhất của nó là liên tục giám sát, đo đạc các thông số điện áp và góc pha của nguồn điện đầu vào.

Khi nguồn điện xuất hiện các dấu hiệu bất thường vượt quá ngưỡng an toàn được thiết lập sẵn, rơ le sẽ kích hoạt hệ thống tiếp điểm nội tại để ngắt mạch điều khiển. Hành động này gián tiếp điều khiển khởi động từ (Contactor) ngắt nguồn điện động lực cấp vào phụ tải (motor, máy nén...), bảo vệ thiết bị khỏi nguy cơ phá hủy cơ khí hoặc chập cháy do quá nhiệt.

2. Bốn chức năng bảo vệ cốt lõi không thể thay thế

Một chiếc rơ le bảo vệ pha hiện đại không chỉ đơn thuần là check xem "có điện hay không", mà nó tích hợp các công nghệ vi xử lý để giám sát 4 trạng thái nguy hiểm của dòng điện:

2.1. Bảo vệ mất pha (Phase Failure / Phase Loss)

Đây là sự cố phổ biến nhất, xảy ra khi một trong ba dây pha (L1, L2 hoặc L3) bị mất tín hiệu hoàn toàn. Nguyên nhân có thể do đứt đường dây truyền tải, nổ cầu chì công nghiệp, hoặc lỏng đầu cos tại các cầu đấu.

Khi mất một pha, động cơ 3 pha không thể khởi động (nếu đang đứng yên) nhưng sẽ quay run và sinh nhiệt cực lớn. Nếu đang vận hành, động cơ vẫn tiếp tục quay do quán tính nhưng dòng điện ở hai pha còn lại sẽ lập tức tăng vọt lên gấp 1.5 đến 2 lần định mức để bù đắp công suất. Nếu không được ngắt kịp thời, lớp cách điện của cuộn dây stator sẽ nóng chảy, dẫn đến hiện tượng ngắn mạch và cháy motor.

2.2. Bảo vệ đảo pha / Ngược pha (Phase Sequence)

Sự cố đảo pha xảy ra khi thứ tự các pha bị thay đổi (ví dụ thứ tự chuẩn là L1 - L2 - L3 bị hoán đổi thành L2 - L1 - L3). Điều này thường xuất hiện sau khi nhân viên điện lực bảo trì lưới điện khu vực, hoặc khi nhà máy thay đổi nguồn cấp (chuyển sang chạy máy phát điện dự phòng nhưng đấu sai dây).

Đối với động cơ 3 pha, việc thay đổi thứ tự pha sẽ trực tiếp làm thay đổi chiều quay của từ trường, dẫn đến động cơ bị quay ngược. Sự cố này cực kỳ thảm khốc đối với các thiết bị như:

• Máy nén khí trục vít: Quay ngược sẽ làm hỏng cụm trục nén trong vài giây do thiếu dầu bôi trơn.

• Bơm nước ly tâm: Quay ngược làm giảm áp lực, cánh bơm có thể bị lỏng và phá hủy buồng bơm.

• Thang máy, cẩu trục, băng tải: Gây tai nạn lao động nghiêm trọng do hệ thống chuyển động sai hướng thiết kế.

2.3. Bảo vệ lệch pha / Mất cân bằng pha (Phase Asymmetry)

Lệch pha xảy ra khi giá trị điện áp giữa ba pha không bằng nhau, thường xuất hiện do hiện tượng phân bổ phụ tải 1 pha không đồng đều trên lưới điện tổng.

Khi độ lệch pha vượt quá mức cho phép (thường là > 5%), nó sẽ tạo ra thành phần từ trường ngược bên trong động cơ. Thành phần này kìm hãm moment quay, gây ra hiện tượng rung lắc cơ khí dữ dội, tiếng ồn lớn và làm tăng tổn hao điện năng dưới dạng nhiệt, làm giảm tuổi thọ vòng bi và cuộn dây một cách nhanh chóng.

2.4. Bảo vệ quá áp và thấp áp (Over / Under Voltage)

Nhiều dòng rơ le bảo vệ pha cao cấp (như các dòng kỹ thuật số của Schneider hoặc Selec) được tích hợp luôn tính năng này. Thiết bị sẽ ngắt mạch nếu điện áp lưới tăng quá cao (gây đánh thủng cách điện) hoặc sụt quá thấp (làm dòng điện tăng vọt để giữ vững công suất, gây nóng máy).

3. Cấu tạo chi tiết của Rơ le bảo vệ pha

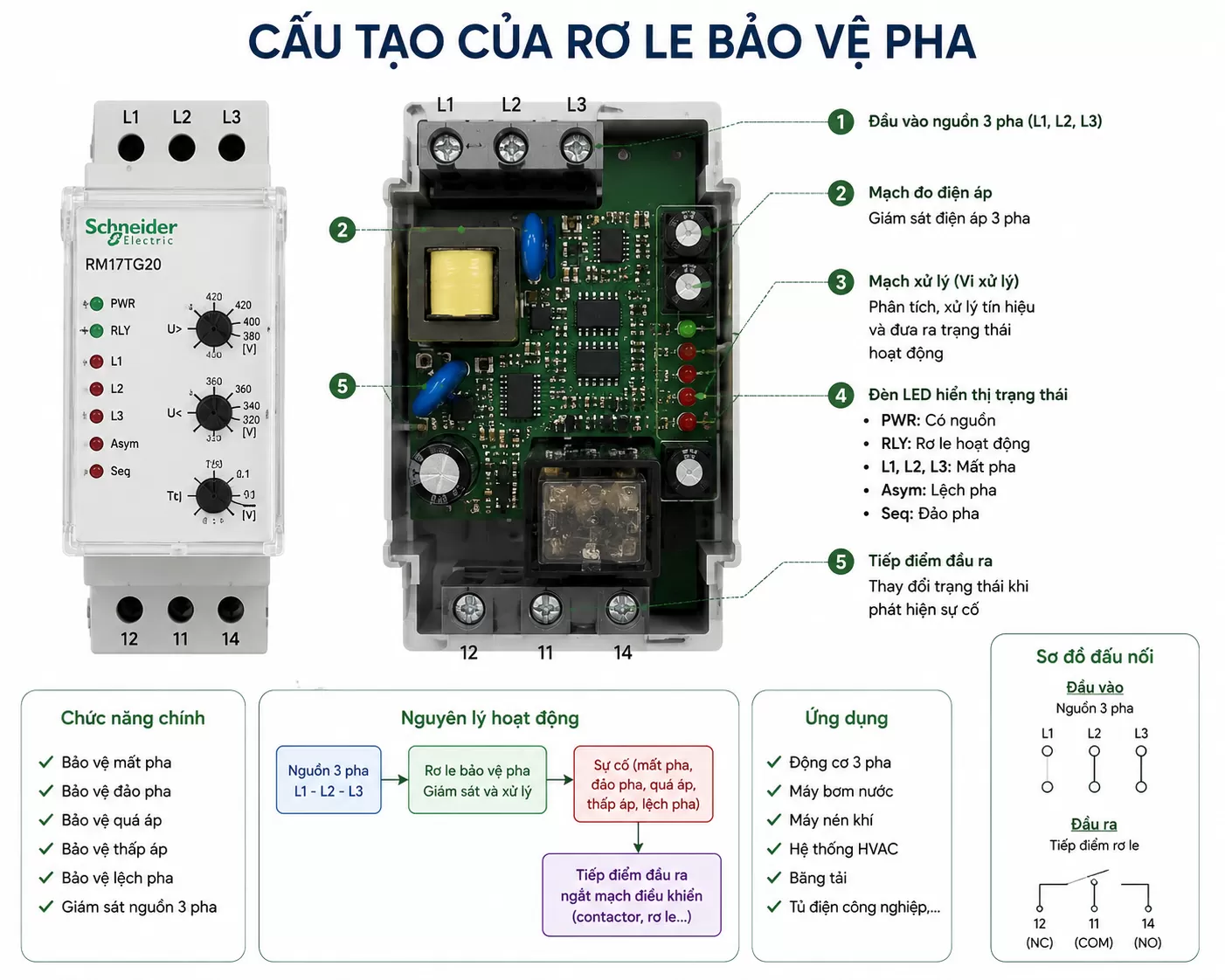

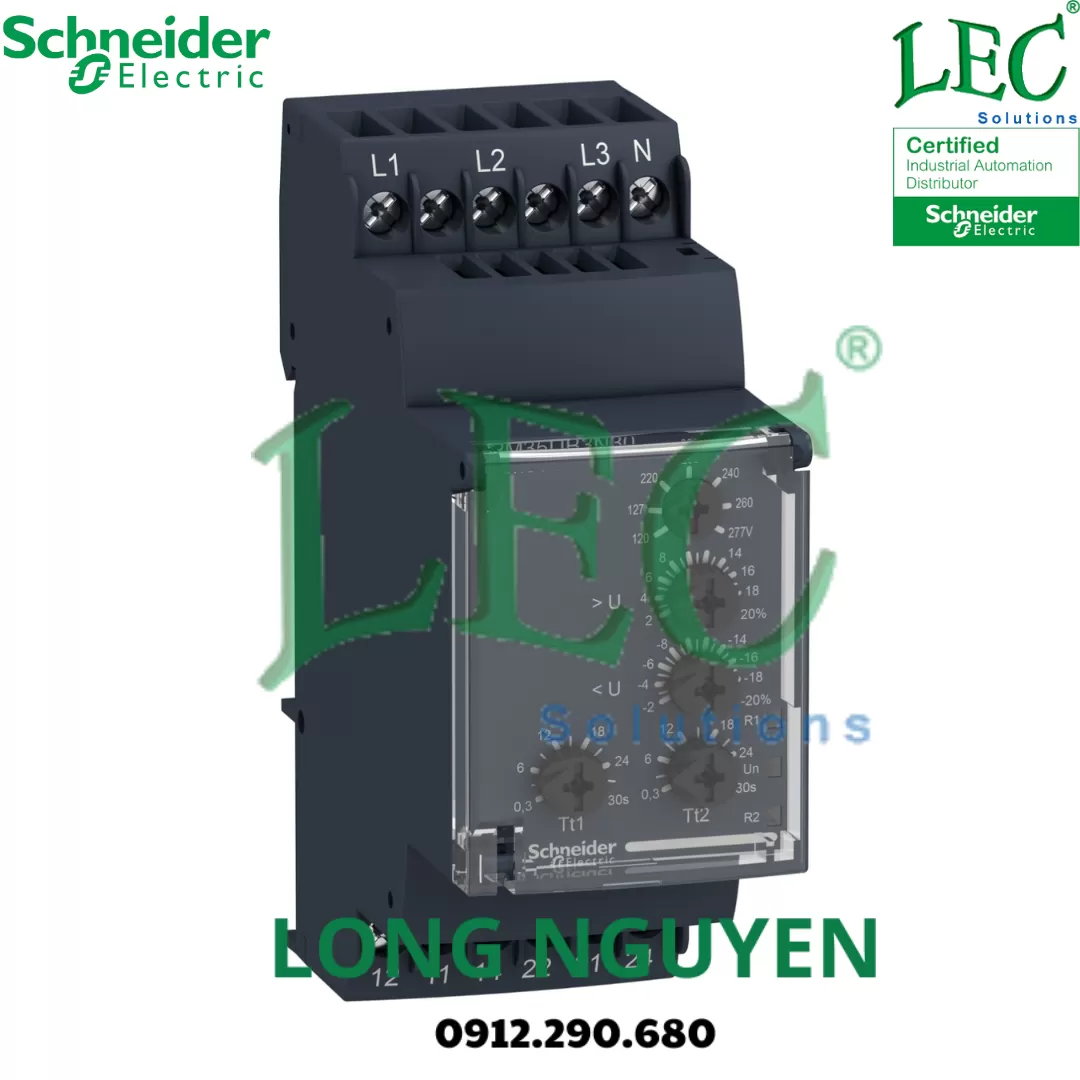

Nhìn bên ngoài, rơ le bảo vệ pha có thiết kế dạng khối module nhỏ gọn, chuẩn công nghiệp để dễ dàng cài lên thanh ray (DIN Rail) bên trong tủ điện. Cấu tạo cơ bản của thiết bị bao gồm các khối chức năng sau:

• Khối mạch nguồn và đo lường: Là "bộ não" của thiết bị, sử dụng các linh kiện bán dẫn hoặc chip vi xử lý để lấy mẫu điện áp trực tiếp từ nguồn 3 pha đầu vào, sau đó tính toán trị số RMS và góc lệch pha một cách liên tục.

• Hệ thống núm vặn điều chỉnh (Potentiometers):

  • Núm chỉnh % Unbalance: Cho phép người dùng thiết lập ngưỡng lệch pha chấp nhận được (thường từ 5% đến 15%).

  • Núm chỉnh Delay (Time): Thiết lập thời gian trễ trước khi ngắt (từ 0.1s đến 10s). Thời gian trễ này rất quan trọng để tránh rơ le bị "báo động giả" khi lưới điện chỉ bị sụt áp nhất thời do các động cơ lớn khác trong nhà máy khởi động.

• Hệ thống đèn báo giao diện (LEDs): Thường gồm đèn Power (màu xanh - báo có nguồn) và đèn Fault/Relay (màu đỏ/vàng - báo trạng thái lỗi hoặc trạng thái tiếp điểm).

• Khối tiếp điểm đầu ra: Gồm các tiếp điểm khô chịu dòng nhỏ (thường từ 5A - 10A), bao gồm chân chung (Common), chân thường đóng (NC) và chân thường mở (NO).

4. Nguyên lý hoạt động của hệ thống

Nguyên lý vận hành của rơ le bảo vệ pha tuân theo một quy trình vòng lặp logic khép kín:

1. Cấp nguồn và tự chẩn đoán: Khi hệ thống điện tổng được bật, dòng điện 3 pha đi vào các chân giám sát của rơ le. Mạch xử lý mất khoảng 1 - 2 giây để quét toàn bộ hệ thống (đo thứ tự pha, cân bằng áp).

2. Trạng thái an toàn (Điện chuẩn): Nếu nguồn điện thỏa mãn tất cả các điều kiện cài đặt (đủ 3 pha, đúng thứ tự L1-L2-L3, độ lệch pha nằm trong ngưỡng cho phép), rơ le sẽ kích hoạt cuộn dây bên trong hút lại. Tiếp điểm thường mở (NO) sẽ đóng lại, tạo thành một mạch kín cho dòng điện điều khiển đi qua để cấp nguồn cho cuộn hút của Contactor động lực. Động cơ khởi động và vận hành an toàn.

3. Trạng thái sự cố (Điện lỗi): Giả sử trong quá trình vận hành, pha L3 bị đứt. Chỉ trong vòng vài mili giây, bộ vi xử lý phát hiện ra sự sụt giảm điện áp về mức 0 của pha L3. Thiết bị bắt đầu đếm ngược thời gian trễ (ví dụ bạn cài 2 giây). Sau 2 giây nếu sự cố không mất đi, cuộn dây bên trong rơ le mất điện, tiếp điểm NO lập tức mở ra. Mạch điều khiển Contactor bị ngắt, Contactor nhả ra một cách dứt khoát, toàn bộ nguồn điện 3 pha cấp vào motor bị cô lập hoàn toàn. Đèn LED báo lỗi (Phase Loss) sẽ chớp sáng để kỹ thuật viên nhận biết.

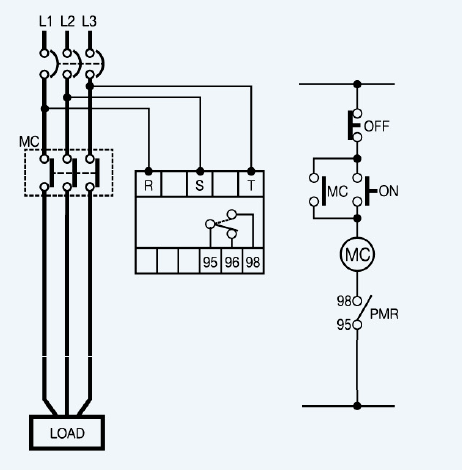

5. Hướng dẫn sơ đồ và cách đấu nối rơ le bảo vệ pha cơ bản

Đấu nối rơ le bảo vệ pha không quá phức tạp, tuy nhiên đòi hỏi người thợ điện phải phân biệt rõ ràng giữa Mạch Động Lực (dòng điện lớn cấp cho tải) và Mạch Điều Khiển (dòng điện nhỏ để điều khiển thiết bị).

Dưới đây là quy trình đấu nối phổ biến áp dụng cho các dòng rơ le thông dụng (ví dụ Rơ le bảo vệ pha EVR-3P44 Schneider):

Bước 1: Đấu nối mạch giám sát (Mạch động lực)

• Kéo 3 dây pha từ phía sau Aptomat tổng (MCCB/MCB) đấu trực tiếp vào 3 chân ký hiệu L1, L2, L3 (hoặc R, S, T) trên đỉnh của rơ le bảo vệ pha. Đây là mạch cấp tín hiệu để rơ le đo đạc.

Bước 2: Đấu nối mạch điều khiển (Mạch điều khiển cuộn hút)

• Lấy một dây pha bất kỳ (ví dụ pha L1) nối qua cầu chì bảo vệ mạch điều khiển, rồi dẫn vào chân chung (chân COM, thường là chân số 11 hoặc chân số 1 tùy hãng).

• Từ chân thường mở (chân NO, thường là chân số 14 hoặc chân số 3), ta kéo một sợi dây nối thẳng vào chân A1 của cuộn hút Contactor (Khởi động từ).

• Chân A2 còn lại của cuộn hút Contactor sẽ được nối về dây Trung tính (N) để khép kín mạch điều khiển 220V (nếu cuộn hút là loại 220V).

Logic vận hành mạch: Khi điện bật lên tốt $\rightarrow$ Rơ le đóng tiếp điểm COM - NO $\rightarrow$ Điện từ pha L1 chạy qua chân COM sang chân NO $\rightarrow$ Chạy vào chân A1 $\rightarrow$ Cuộn hút Contactor có điện $\rightarrow$ Contactor hút $\rightarrow$ Cấp điện 3 pha mạnh cho Motor chạy. Khi có sự cố $\rightarrow$ Tiếp điểm COM - NO mở ra $\rightarrow$ Mất điện chân A1 $\rightarrow$ Contactor nhả $\rightarrow$ Motor dừng an toàn.

6. Các thương hiệu Rơ le bảo vệ pha uy tín trên thị trường

Hiện nay tại thị trường Việt Nam, người tiêu dùng và các nhà thầu có thể dễ dàng tìm mua thiết bị bảo vệ pha từ phân khúc phổ thông đến cao cấp:

• Phân khúc cao cấp (Schneider Electric, Siemens, ABB): Hoạt động cực kỳ chính xác, độ bền linh kiện lên đến hàng chục năm, khả năng chống nhiễu công nghiệp tuyệt vời. Thường được dùng trong các nhà máy lớn, lọc hóa dầu, tòa nhà Landmark đòi hỏi tính an toàn tuyệt đối.

• Phân khúc trung cấp (Selec, Micro, Chint): Các thương hiệu đến từ Ấn Độ, Malaysia hay Trung Quốc nội địa chất lượng cao. Ưu điểm là giá thành rất hợp lý, có màn hình hiển thị số (LCD/LED) trực quan, dễ cấu hình, cực kỳ phổ biến trong các tủ điện máy bơm, tủ điện dân dụng.

7. Kết luận

Một chiếc rơ le bảo vệ pha có chi phí rất nhỏ — chỉ chiếm một phần rất nhỏ trong tổng chi phí cấu thành nên một tủ điện công nghiệp. Thế nhưng, giá trị bảo hiểm mà nó mang lại cho hệ thống máy móc, động cơ phía sau là vô cùng lớn. Việc hiểu rõ khái niệm, tính năng cũng như nguyên lý hoạt động của thiết bị này không chỉ giúp các kỹ sư thiết kế được những hệ thống tủ điện chuẩn chỉnh, an toàn mà còn giúp các chủ doanh nghiệp tối ưu hóa chi phí vận hành, tránh những khoảng thời gian "chết" do máy móc hỏng hóc gây ra.
