1. Giới thiệu về đồng hồ đo điện trở cách điện

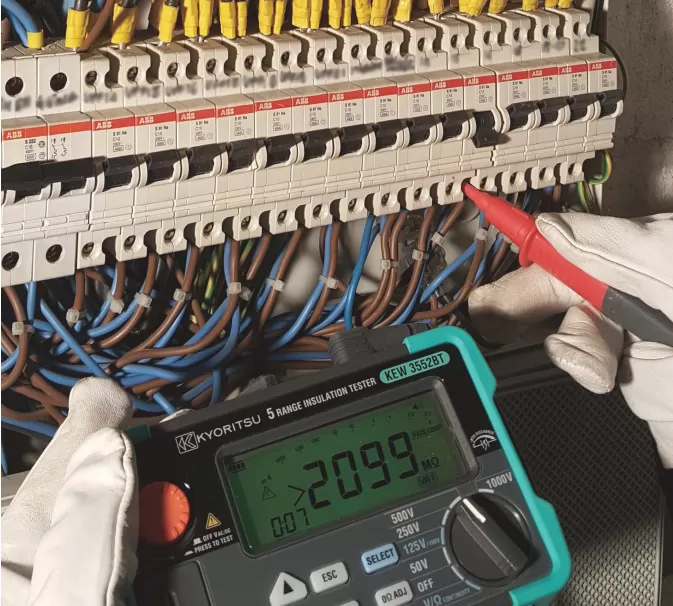

Đồng hồ đo điện trở cách điện (Insulation Resistance Tester – IR Tester) là thiết bị chuyên dụng dùng để kiểm tra chất lượng cách điện của cáp điện, động cơ, máy biến áp, tủ điện và thiết bị công nghiệp.

Thiết bị này giúp đánh giá khả năng cách điện giữa các dây dẫn hoặc giữa dây dẫn với vỏ thiết bị, từ đó phát hiện sớm hiện tượng rò điện, chạm chập hoặc suy giảm lớp cách điện – những nguyên nhân chính gây ra sự cố điện nghiêm trọng.

Các thương hiệu phổ biến trên thị trường hiện nay như Kyoritsu, Hioki, Fluke, Megger, Chauvin Arnoux, Sanwa đều cung cấp nhiều model phù hợp cho từng ứng dụng cụ thể.

2. Nguyên lý hoạt động của đồng hồ đo điện trở cách điện

• Đồng hồ đo điện trở cách điện hoạt động dựa trên nguyên lý đo điện trở bằng điện áp cao một chiều (DC).
• Khi thực hiện phép đo, thiết bị sẽ tạo ra một điện áp thử (thường từ 100V đến 5000V DC tùy model) để kiểm tra dòng rò giữa hai điểm cách điện.
• Kết quả được hiển thị bằng giá trị điện trở cách điện (MΩ hoặc GΩ).
• Điện trở càng cao → chất lượng cách điện càng tốt.
• Ngược lại, giá trị thấp → lớp cách điện bị ẩm, hỏng hoặc lão hóa.

3. Các tiêu chí khi lựa chọn đồng hồ đo điện trở cách điện

a. Mức điện áp thử (Test Voltage)

Đây là yếu tố quan trọng nhất. Tùy vào loại thiết bị cần đo, bạn nên chọn điện áp thử phù hợp:

• 250V – 500V: dùng cho thiết bị điện tử, mạch điều khiển, cáp tín hiệu.

• 1000V – 2500V: dùng cho động cơ, máy biến áp công nghiệp, dây dẫn trung thế.

• 5000V trở lên: dùng trong đo kiểm thiết bị điện cao áp hoặc kiểm định nhà máy.

Ví dụ: Máy đo Kyoritsu 3005A hỗ trợ dải điện áp 250/500/1000V rất phù hợp để đo động cơ và cáp hạ thế.

b. Thang đo điện trở (Measurement Range)

Mỗi loại thiết bị có giới hạn đo khác nhau, thường từ vài MΩ đến hàng chục GΩ.
Nếu bạn làm việc trong môi trường yêu cầu độ chính xác cao (như phòng thử nghiệm, nhà máy điện), nên chọn thiết bị có thang đo rộng và độ phân giải cao.

c. Môi trường và tần suất sử dụng

• Nếu thường xuyên di chuyển, nên chọn loại cầm tay nhỏ gọn, chạy pin.

• Nếu sử dụng cố định trong phòng thí nghiệm, nên chọn loại để bàn hoặc có khả năng kết nối máy tính để lưu và phân tích dữ liệu.

d. Chức năng bổ sung

Các model cao cấp có thể trang bị thêm:

• Ghi dữ liệu tự động (Data Logging)

• Kết nối Bluetooth/USB

• Tự động xả điện sau khi đo (Discharge Function)

• Tự kiểm tra pin và hiệu chuẩn điện áp

Những tính năng này giúp nâng cao độ an toàn và tính tiện lợi khi làm việc.

4. Những sai lầm thường gặp khi chọn đồng hồ đo điện trở cách điện

• Chọn sai điện áp đo: gây hư hỏng cách điện nếu điện áp thử quá cao, hoặc kết quả không chính xác nếu điện áp quá thấp.

• Không kiểm tra chứng nhận an toàn: các thiết bị không đạt tiêu chuẩn CAT III/CAT IV có thể gây nguy hiểm khi đo hệ thống điện trung áp.

• Bỏ qua điều kiện môi trường: ẩm ướt, nhiệt độ cao hoặc bụi bẩn ảnh hưởng đến độ chính xác của phép đo.

5. Gợi ý lựa chọn theo nhu cầu sử dụng

6. Lưu ý khi sử dụng đồng hồ đo điện trở cách điện

• Đảm bảo thiết bị ngắt điện hoàn toàn trước khi đo.

• Không chạm vào đầu đo khi thiết bị đang hoạt động.

• Sau khi đo xong, xả điện áp dư trước khi ngắt kết nối.

• Hiệu chuẩn định kỳ để đảm bảo độ chính xác.

7. Kết luận

Lựa chọn đồng hồ đo điện trở cách điện đúng với mục đích sử dụng không chỉ giúp bạn đánh giá chính xác chất lượng cách điện, mà còn đảm bảo an toàn, kéo dài tuổi thọ thiết bị và tiết kiệm chi phí vận hành.
Hãy cân nhắc kỹ các yếu tố như điện áp thử, dải đo, môi trường làm việc và thương hiệu uy tín trước khi đầu tư.
