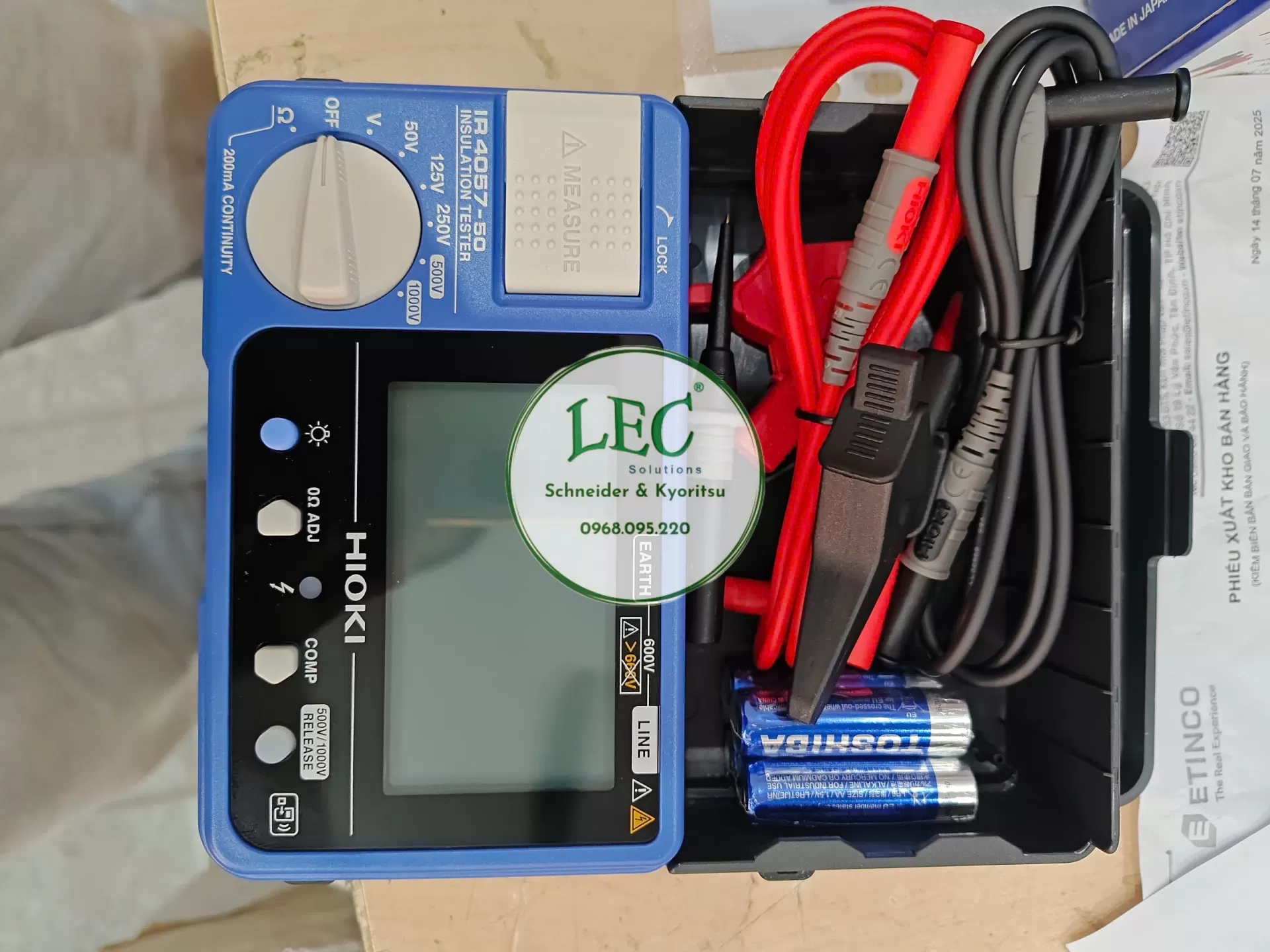

Máy kiểm tra điện trở cách điện Hioki (hay còn gọi là megohmmeter) có thiết kế tất cả trong một, bao gồm hộp đựng chắc chắn tích hợp và ngăn chứa dây đo. IR4057-50 là máy kiểm tra điện trở cách điện kỹ thuật số 5 dải đo, từ 50 V đến 1000 V, có biểu đồ thanh, cung cấp các chức năng và tính năng hiệu quả giúp rút ngắn thời gian làm việc liên quan đến thử nghiệm cách điện tại hiện trường.
Điện áp thử nghiệm 5 dải từ 50 V/100 MΩ đến 1000 V/4000 MΩ
Thông số kỹ thuật cơ bản
Độ chính xác được đảm bảo: 1 năm
| Điện áp đầu ra định mức | 50 V một chiều | 125 V một chiều | 250 V một chiều | 500 V một chiều | 1000 V một chiều | |
|---|---|---|---|---|---|---|
| Giá trị chỉ định tối đa hiệu quả | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ | |
| Độ chính xác phạm vi đo hiệu quả thứ nhất MΩ |
±2 % số đo. ±2 dgt. 0,200 - 10,00 |
±2 % số đo. ±2 dgt. 0,200 - 25,0 |
±2 % số đo. ±2 dgt. 0,200 - 50,0 |
±2 % số đo. ±2 dgt. 0,200 - 500 |
±2 % số đo. ±2 dgt. 0,200 - 1000 |
|
| Điện trở giới hạn dưới | 0,05 MΩ | 0,125 MΩ | 0,25 MΩ | 0,5 MΩ | 1 MΩ | |
| Bảo vệ quá tải | 600 V AC (10 giây) | 660 V AC (10 giây) | ||||
| Dải điện áp DC | 4,2 V (độ phân giải 0,001 V) đến 600 V (độ phân giải 1 V), 4 dải, Độ chính xác: ±1,3% rdg. ±4 dgt., Điện trở đầu vào: 100 kΩ hoặc cao hơn |
|||||
| Dải điện áp AC | 420 V (độ phân giải 0,1 V) / 600 V (độ phân giải 1 V), 2 dải, 50/60 Hz, Độ chính xác: ±2,3% rdg. ±8 dgt., Điện trở đầu vào: 100 kΩ trở lên, Bộ chỉnh lưu trung bình |
|||||
| Phạm vi điện trở thấp | Để kiểm tra tính liên tục của dây nối đất, 10 Ω (độ phân giải 0,01 Ω) đến 1000 Ω (độ phân giải 1 Ω), 3 dải, Độ chính xác cơ bản: ±3 % rdg. ±2 dgt., dòng điện thử nghiệm 200 mA trở lên (ở 6 Ω trở xuống) | |||||
| Trưng bày | Màn hình LCD FSTN bán truyền dẫn có đèn nền, chỉ báo dạng thanh | |||||
| Thời gian phản hồi | Khoảng 0,3 giây để quyết định ĐẠT/KHÔNG ĐẠT (dựa trên thử nghiệm nội bộ) | |||||
| Các chức năng khác | Hiển thị giá trị đo MΩ sau một phút, Chỉ báo mạch trực tiếp, Tự động xả điện, Tự động phát hiện DC/AC, Bộ so sánh, Chống rơi, Tự động tiết kiệm điện | |||||
| Nguồn điện | Pin kiềm LR6 (AA) × 4, Sử dụng liên tục: 20 giờ (dựa trên thử nghiệm nội bộ) Số lần đo: 1000 lần (ở chu kỳ BẬT 5 giây, TẮT 25 giây, đo cách điện giá trị điện trở giới hạn dưới để duy trì điện áp đầu ra danh định) |
|||||
| Kích thước và khối lượng | Rộng 159 mm (6,26 in) × Cao 177 mm (6,97 in) × Sâu 53 mm (2,09 in), 640 g (22,6 oz) (bao gồm pin, không bao gồm dây dẫn thử nghiệm) | |||||
| Phụ kiện đi kèm | Cáp kết nối L4930 ×1, Bộ kẹp cá sấu L4935 ×1, Bộ chốt kiểm tra L4938 ×1, Dây đeo cổ ×1, Sách hướng dẫn sử dụng ×1, Pin kiềm LR6 (AA) ×4 | |||||
