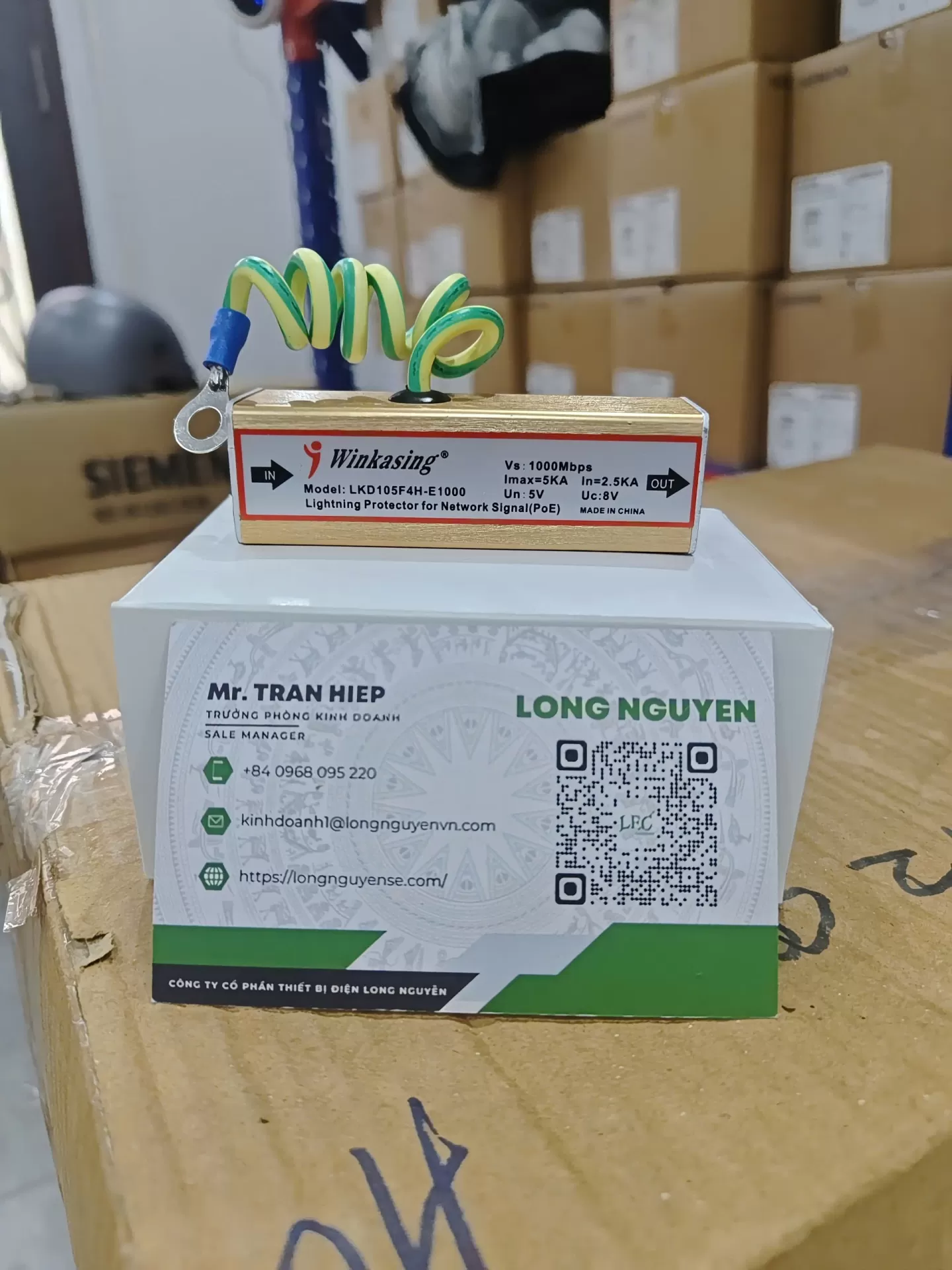

LKD105F4H-E1000 - Thiết bị chống sét lan truyền mạng LAN RJ45 Gigabit

Giới thiệu sản phẩm

LKD105F4H-E1000 là thiết bị chống sét lan truyền mạng LAN RJ45 Gigabit được thiết kế để bảo vệ các thiết bị mạng, camera IP và thiết bị PoE trước các xung điện áp do sét lan truyền, sét cảm ứng, phóng điện tĩnh và các hiện tượng quá áp trên đường truyền Ethernet.

Thiết bị hỗ trợ tốc độ truyền dữ liệu lên đến 1000Mbps (Gigabit Ethernet), phù hợp cho hệ thống mạng tốc độ cao. Model có thể sử dụng để bảo vệ camera IP PoE, switch mạng, router, Access Point, máy tính, điện thoại VoIP và nhiều thiết bị mạng khác.

Thông số kỹ thuật

• Mã sản phẩm: LKD105F4H-E1000
• Loại thiết bị: Chống sét lan truyền đường mạng LAN
• Kết nối: RJ45 IN/OUT
• Tốc độ truyền dữ liệu: 1000Mbps – Gigabit Ethernet
• Điện áp danh định đường RJ45: 5V
• Điện áp danh định đường PoE: 48V
• Dòng xả danh định In: 2,5kA (8/20µs)
• Dòng xả tối đa Imax: 5kA (8/20µs)
• Điện áp giới hạn: ≤15V đối với RJ45; ≤56V đối với PoE
• Thời gian đáp ứng: ≤1ns
• Suy hao chèn: ≤0,5dB
• Bảo vệ: các chân 1/2/3/4/5/6/7/8
• Cổng kết nối: RJ45
• Kích thước: khoảng 80 × 25 × 25mm
• Hỗ trợ: Ethernet Gigabit và PoE/PoE+

Đặc điểm nổi bật

Bảo vệ mạng LAN Gigabit

LKD105F4H-E1000 hỗ trợ đường truyền 1000Mbps, giúp bảo vệ hệ thống mạng Gigabit mà vẫn duy trì khả năng truyền dữ liệu tốc độ cao.

Thiết bị phù hợp với các hệ thống yêu cầu băng thông lớn như camera IP độ phân giải cao, mạng văn phòng, hệ thống máy chủ và mạng công nghiệp.

Hỗ trợ thiết bị PoE

Thiết bị được thiết kế để bảo vệ cả đường truyền dữ liệu và nguồn PoE, phù hợp với các thiết bị sử dụng Power over Ethernet như:

• Camera IP PoE.
• Access Point Wi-Fi.
• Điện thoại VoIP.
• Thiết bị mạng PoE.
• Switch PoE.

Thông số được công bố cho phiên bản PoE gồm điện áp danh định 48V, dòng xả danh định 2,5kA và dòng xả tối đa 5kA.

Phản hồi nhanh

Với thời gian đáp ứng được công bố ≤1ns, thiết bị có khả năng phản ứng nhanh với các xung quá áp trên đường truyền, giúp hạn chế nguy cơ xung điện truyền tới thiết bị mạng được bảo vệ.

Thiết kế nhỏ gọn

LKD105F4H-E1000 sử dụng hai đầu kết nối RJ45 IN/OUT, kích thước khoảng 80 × 25 × 25mm, thuận tiện tích hợp vào đường truyền mạng hiện có.

Khi lắp đặt, cáp mạng từ nguồn tín hiệu được kết nối vào cổng IN, còn cổng OUT kết nối tới thiết bị cần bảo vệ. Dây tiếp địa của thiết bị cần được kết nối đúng với hệ thống tiếp địa để SPD hoạt động hiệu quả.

Ứng dụng

LKD105F4H-E1000 phù hợp sử dụng để bảo vệ:

• Hệ thống camera IP.
• Camera IP PoE ngoài trời.
• Switch mạng và Switch PoE.
• Router.
• Máy tính và máy chủ.
• Access Point Wi-Fi.
• Điện thoại VoIP.
• Hệ thống mạng LAN văn phòng.
• Hệ thống mạng nhà xưởng.
• Thiết bị mạng Gigabit Ethernet.

Đặc biệt, thiết bị phù hợp với các hệ thống camera ngoài trời, nơi đường dây mạng có nguy cơ chịu ảnh hưởng của sét cảm ứng và xung điện lan truyền.

Hướng dẫn đấu nối cơ bản

Nguồn mạng/Switch → RJ45 IN → LKD105F4H-E1000 → RJ45 OUT → Thiết bị cần bảo vệ

Để đạt hiệu quả chống sét tốt, dây tiếp địa cần được đấu nối đúng kỹ thuật vào hệ thống tiếp địa. Không nên chỉ lắp thiết bị vào đường mạng mà bỏ qua kết nối tiếp địa.

Vì sao nên sử dụng LKD105F4H-E1000?

• Hỗ trợ Gigabit Ethernet 1000Mbps.
• Bảo vệ đường truyền RJ45.
• Hỗ trợ bảo vệ thiết bị PoE.
• Dòng xả danh định 2,5kA.
• Dòng xả tối đa 5kA.
• Thời gian đáp ứng ≤1ns.
• Suy hao chèn thấp, khoảng ≤0,5dB.
• Bảo vệ toàn bộ 8 chân Ethernet.
• Thiết kế nhỏ gọn, dễ lắp đặt.
• Phù hợp camera IP, mạng LAN và thiết bị PoE.

Long Nguyễn – Cung cấp thiết bị chống sét mạng LAN

Long Nguyễn cung cấp thiết bị chống sét lan truyền mạng LAN RJ45 Gigabit LKD105F4H-E1000, phù hợp cho hệ thống camera IP, mạng LAN, thiết bị PoE và các công trình cần bảo vệ đường truyền Ethernet trước nguy cơ sét lan truyền.

Hỗ trợ tư vấn lựa chọn thiết bị, hướng dẫn đấu nối và giải pháp bảo vệ phù hợp với hệ thống mạng thực tế.
