So Sánh Rơ Le Trung Gian 8 Chân Và Rơ Le Trung Gian 14 Chân: Nên Chọn Loại Nào?

Trong lĩnh vực tự động hóa và điều khiển công nghiệp, rơ le trung gian 8 chân và rơ le trung gian 14 chân là hai dòng relay được sử dụng phổ biến nhất hiện nay. Cả hai đều có chức năng đóng cắt, cách ly và khuếch đại tín hiệu điều khiển, tuy nhiên mỗi loại lại có cấu tạo và ứng dụng khác nhau.

Việc lựa chọn đúng loại rơ le không chỉ giúp hệ thống vận hành ổn định mà còn tối ưu chi phí đầu tư và không gian tủ điện. Vậy hai loại relay này khác nhau như thế nào? Hãy cùng tìm hiểu chi tiết dưới đây.

Rơ Le Trung Gian Là Gì?

Rơ le trung gian là thiết bị điện sử dụng tín hiệu điều khiển điện áp thấp để đóng hoặc ngắt các tiếp điểm, từ đó điều khiển các thiết bị điện khác trong hệ thống.

Rơ le trung gian được sử dụng rộng rãi trong:

• Tủ điện công nghiệp.
• Hệ thống PLC.
• Hệ thống điều khiển động cơ.
• Dây chuyền sản xuất tự động.
• Hệ thống báo động và giám sát.

Các thương hiệu nổi tiếng trên thị trường hiện nay gồm rơ le trung gian Schneider, Omron, Idec, Panasonic, Chint…

Link: https://longnguyense.com/ro-le-trung-gian-la-gi-nguyen-ly-hoat-dong-vai-tro-va-ung-dung-thuc-te

Cấu Tạo Của Rơ Le Trung Gian 8 Chân

Rơ le trung gian 8 chân thường được thiết kế với:

• 2 chân cấp nguồn cho cuộn hút (A1 – A2).
• 6 chân tiếp điểm.
• 2 bộ tiếp điểm chuyển đổi (DPDT).

Sơ đồ chân thông dụng:

• 11 – 12 – 14
• 21 – 22 – 24

Khi cuộn dây được cấp điện, tiếp điểm thường mở (NO) sẽ đóng và tiếp điểm thường đóng (NC) sẽ mở.

Ưu điểm

• Kích thước nhỏ gọn.
• Dễ lắp đặt.
• Giá thành thấp.
• Phù hợp với các hệ thống điều khiển đơn giản.

Nhược điểm

• Số lượng tiếp điểm hạn chế.
• Không phù hợp với hệ thống cần điều khiển nhiều tải.

Cấu Tạo Của Rơ Le Trung Gian 14 Chân

Rơ le trung gian 14 chân được thiết kế gồm:

• 2 chân cuộn dây A1 – A2.
• 12 chân tiếp điểm.
• 4 bộ tiếp điểm chuyển đổi (4PDT).

Sơ đồ tiếp điểm:

• 11 – 12 – 14
• 21 – 22 – 24
• 31 – 32 – 34
• 41 – 42 – 44

Nhờ có nhiều tiếp điểm hơn, relay 14 chân có khả năng điều khiển đồng thời nhiều thiết bị trong cùng một hệ thống.

Ưu điểm

• Điều khiển được nhiều mạch.
• Dễ mở rộng hệ thống.
• Tăng tính linh hoạt khi thiết kế tủ điện.

Nhược điểm

• Kích thước lớn hơn.
• Giá thành cao hơn.
• Đấu nối phức tạp hơn.

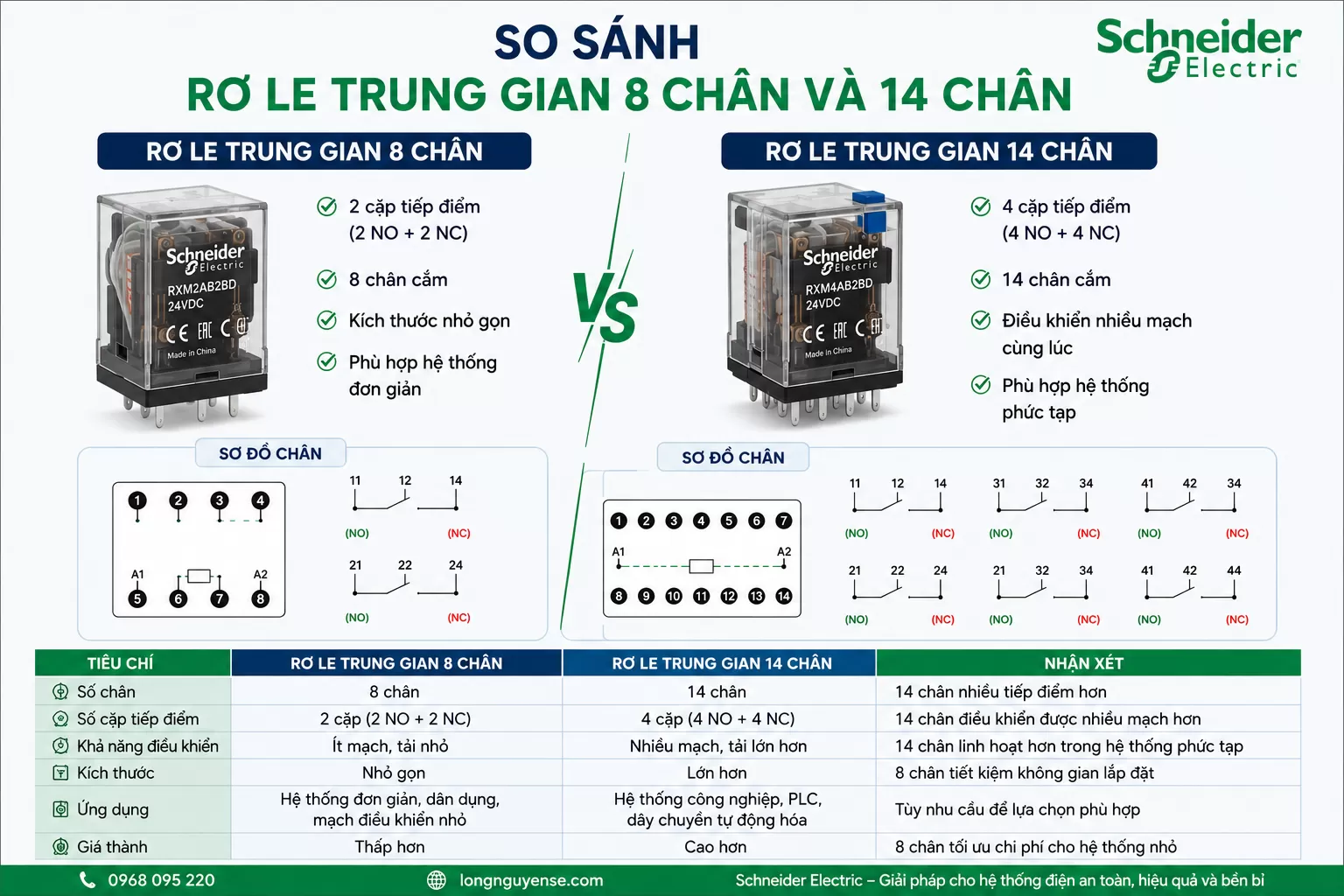

So Sánh Rơ Le Trung Gian 8 Chân Và 14 Chân

Nhìn chung, điểm khác biệt lớn nhất giữa hai loại relay chính là số lượng tiếp điểm và khả năng điều khiển đồng thời nhiều mạch điện.

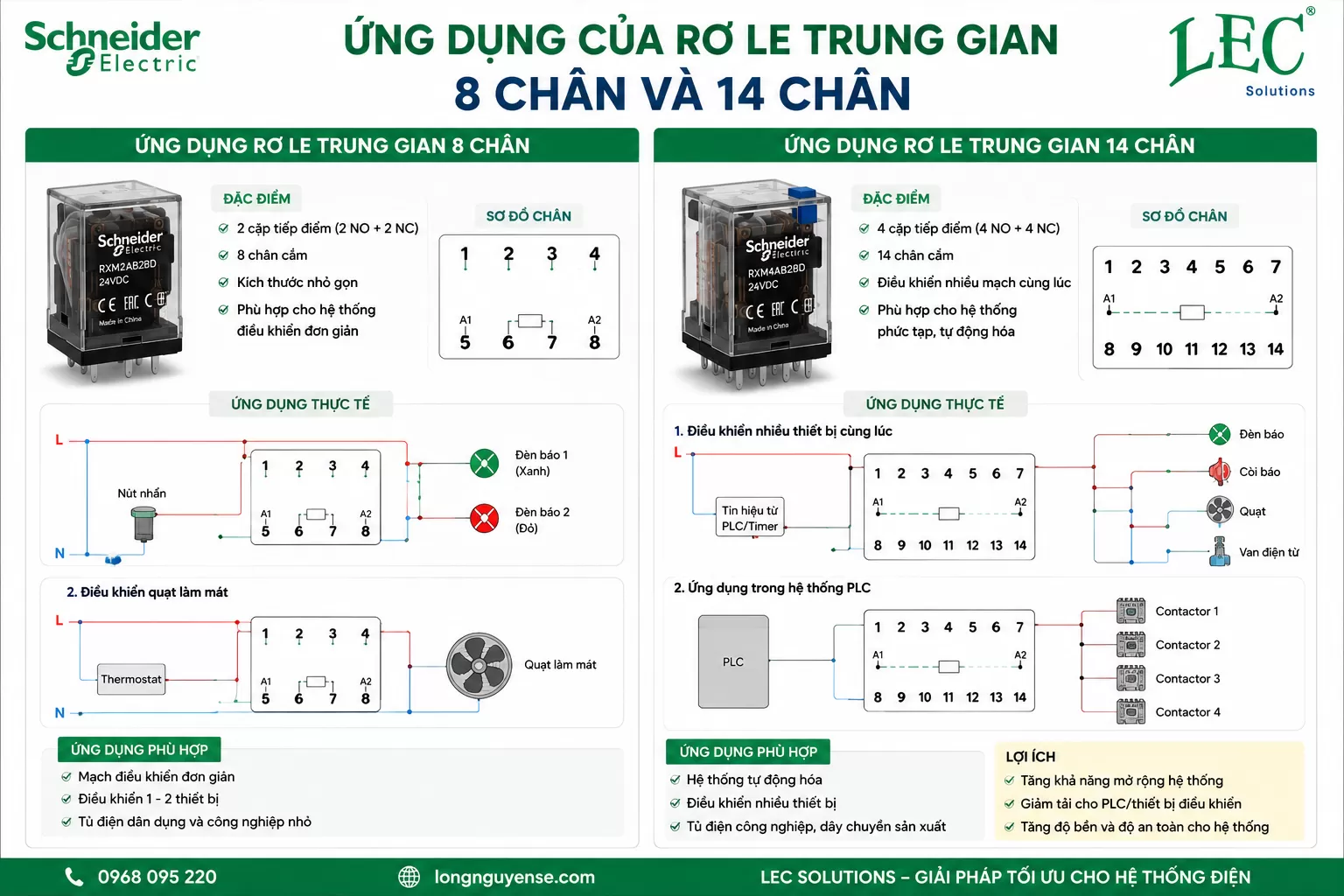

Ứng Dụng Của Relay Trung Gian 8 Chân

Relay trung gian 8 chân thường được sử dụng trong:

• Điều khiển đèn báo.
• Điều khiển quạt làm mát.
• Mạch khởi động động cơ nhỏ.
• Hệ thống báo động.
• Mạch điều khiển đơn giản.

Đây là lựa chọn tối ưu cho các hệ thống không yêu cầu nhiều tiếp điểm.

Ứng Dụng Của Relay Trung Gian 14 Chân

Relay trung gian 14 chân được sử dụng trong:

• Tủ điện công nghiệp.
• Hệ thống PLC.
• Dây chuyền sản xuất tự động.
• Điều khiển nhiều động cơ.
• Hệ thống giám sát và cảnh báo.

Một tín hiệu đầu ra từ PLC có thể sử dụng relay 14 chân để điều khiển nhiều thiết bị cùng lúc như đèn, còi, quạt và tín hiệu phản hồi.

Nên Chọn Rơ Le Trung Gian 8 Chân Hay Rơ Le Trung Gian 14 Chân?

Chọn rơ le trung gian 8 chân khi:

✔ Hệ thống điều khiển đơn giản.

✔ Chỉ cần 1 đến 2 tiếp điểm.

✔ Không gian tủ điện nhỏ.

✔ Muốn tiết kiệm chi phí.

Chọn rơ le trung gian 14 chân khi:

✔ Cần nhiều tiếp điểm.

✔ Điều khiển nhiều thiết bị cùng lúc.

✔ Hệ thống PLC hoặc tự động hóa.

✔ Muốn mở rộng hệ thống trong tương lai.

Kinh Nghiệm Chọn Mua Rơ Le Trung Gian Schneider Và Omron

Khi lựa chọn relay trung gian, người dùng nên lưu ý:

• Điện áp cuộn hút: 24VDC, 24VAC, 110VAC, 220VAC.
• Dòng định mức tiếp điểm.
• Số lượng tiếp điểm cần sử dụng.
• Khả năng chịu tải.
• Thương hiệu uy tín.

Các thương hiệu như rơ le trung gian Schneider, Omron, Idec được đánh giá cao về độ bền, độ ổn định và tuổi thọ sử dụng.

Kết Luận

Việc lựa chọn giữa rơ le trung gian 8 chân và rơ le trung gian 14 chân phụ thuộc hoàn toàn vào yêu cầu kỹ thuật của hệ thống. Nếu chỉ cần điều khiển các mạch đơn giản, relay 8 chân là giải pháp kinh tế và hiệu quả. Trong khi đó, các hệ thống tự động hóa, dây chuyền sản xuất hoặc tủ điện công nghiệp nên ưu tiên relay 14 chân để đáp ứng nhu cầu điều khiển nhiều thiết bị và dễ dàng mở rộng trong tương lai.

Để đảm bảo hệ thống vận hành ổn định và an toàn, người dùng nên lựa chọn mua rơ le trung gian chính hãng từ các thương hiệu uy tín và đơn vị phân phối đáng tin cậy.
