Rơ le trung gian là một trong những thiết bị điện quan trọng, được sử dụng rất phổ biến trong các hệ thống điều khiển công nghiệp và dân dụng. Tuy có cấu tạo đơn giản, nhưng rơ le trung gian lại đóng vai trò “cầu nối” không thể thiếu, giúp hệ thống điện vận hành an toàn, ổn định và linh hoạt hơn. Vậy rơ le trung gian là gì, hoạt động ra sao và được ứng dụng như thế nào? Bài viết dưới đây sẽ giúp bạn hiểu rõ một cách dễ dàng và đầy đủ.
Rơ le trung gian là gì?
Rơ le trung gian (Intermediate Relay) là thiết bị điện dùng để truyền tín hiệu điều khiển từ mạch điều khiển công suất nhỏ sang mạch điều khiển công suất lớn hơn, hoặc để cách ly – khuếch đại – chuyển đổi trạng thái tiếp điểm trong hệ thống điện.
Nói đơn giản, rơ le trung gian không trực tiếp cấp điện cho tải lớn như động cơ hay máy móc, mà đóng vai trò đóng/ngắt, trung gian điều khiển giữa các thiết bị như PLC, nút nhấn, cảm biến với contactor, rơ le công suất hoặc các mạch điều khiển khác.

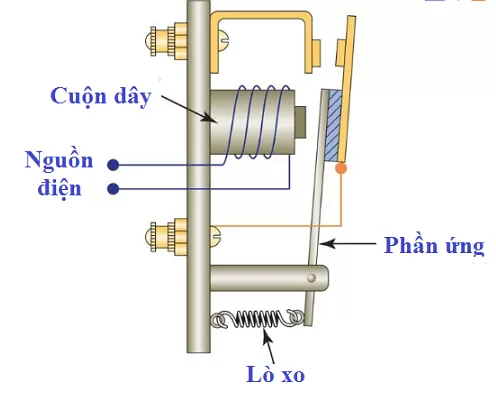

Cấu tạo cơ bản của rơ le trung gian
Một rơ le trung gian tiêu chuẩn thường gồm các bộ phận chính sau:
-
Cuộn dây (Coil): Nhận nguồn điều khiển (AC hoặc DC) để tạo từ trường
-
Lõi sắt và phần ứng: Bị hút khi cuộn dây có điện
-
Hệ thống tiếp điểm:
-
Tiếp điểm thường mở (NO)
-
Tiếp điểm thường đóng (NC)
-
-
Vỏ bảo vệ: Bằng nhựa hoặc vật liệu cách điện, đảm bảo an toàn
Nhờ cấu tạo này, rơ le trung gian có thể hoạt động ổn định với độ bền cao, đóng cắt nhiều lần trong thời gian dài.

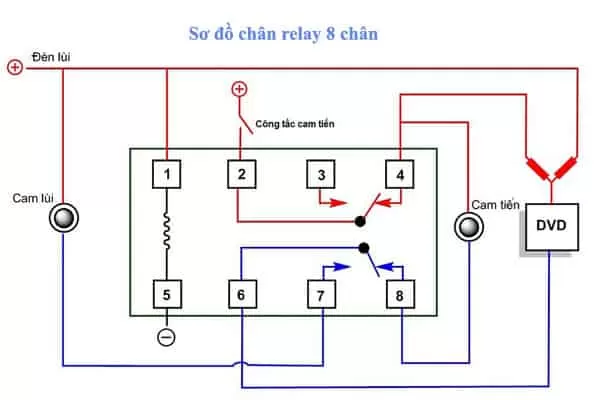

Nguyên lý hoạt động của rơ le trung gian
Nguyên lý hoạt động của rơ le trung gian khá đơn giản:
-
Khi cuộn dây chưa được cấp điện, các tiếp điểm ở trạng thái ban đầu (NO mở, NC đóng).
-
Khi cuộn dây được cấp điện, từ trường sinh ra làm hút phần ứng, khiến các tiếp điểm chuyển trạng thái (NO đóng, NC mở).
-
Khi ngắt nguồn cuộn dây, rơ le trở về trạng thái ban đầu nhờ lực lò xo hồi.
Nhờ quá trình này, rơ le trung gian giúp truyền tín hiệu điều khiển nhanh chóng và chính xác giữa các mạch điện khác nhau.
Vai trò của rơ le trung gian trong hệ thống điện
Rơ le trung gian đảm nhiệm nhiều vai trò quan trọng:
1. Khuếch đại tín hiệu điều khiển
Tín hiệu từ PLC, cảm biến hoặc nút nhấn thường có công suất nhỏ. Rơ le trung gian giúp chuyển tín hiệu này sang mạch điều khiển lớn hơn mà không gây quá tải cho thiết bị điều khiển.
2. Cách ly an toàn giữa các mạch điện
Rơ le trung gian giúp cách ly mạch điều khiển và mạch động lực, tăng mức độ an toàn cho người vận hành và thiết bị.
3. Tăng số lượng tiếp điểm điều khiển
Trong nhiều hệ thống, một tín hiệu cần điều khiển nhiều thiết bị cùng lúc. Rơ le trung gian cho phép nhân số tiếp điểm một cách linh hoạt.
4. Giảm tải cho PLC và thiết bị điều khiển
Sử dụng rơ le trung gian giúp bảo vệ ngõ ra PLC, kéo dài tuổi thọ hệ thống điều khiển.
Phân loại rơ le trung gian phổ biến
Hiện nay, rơ le trung gian được phân loại theo nhiều tiêu chí:
-
Theo nguồn cấp cuộn dây:
-
Rơ le trung gian AC (220VAC, 110VAC…)
-
Rơ le trung gian DC (24VDC, 12VDC…)
-
-
Theo số tiếp điểm:
-
1NO, 1NC
-
2NO + 2NC
-
4NO, 4NC
-
-
Theo kiểu lắp đặt:
-
Lắp đế cắm
-
Gắn DIN rail trong tủ điện
-

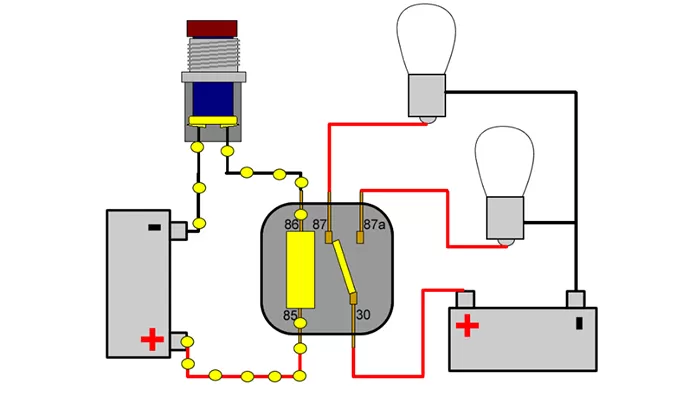

Ứng dụng thực tế của rơ le trung gian
Rơ le trung gian được ứng dụng rất rộng rãi trong nhiều lĩnh vực:
-
Tủ điện công nghiệp: Điều khiển contactor, biến tần, khởi động mềm
-
Hệ thống tự động hóa: Kết nối PLC, HMI, cảm biến
-
Hệ thống chiếu sáng: Điều khiển bật/tắt theo kịch bản
-
Máy móc sản xuất: Truyền tín hiệu điều khiển và bảo vệ mạch
-
Dân dụng và thương mại: Thang máy, bơm nước, hệ thống HVAC
Ưu điểm khi sử dụng rơ le trung gian
-
Giá thành thấp, hiệu quả cao
-
Dễ lắp đặt và thay thế
-
Hoạt động ổn định, tuổi thọ cao
-
Phù hợp với nhiều hệ thống điện khác nhau
Lưu ý khi lựa chọn rơ le trung gian
Để rơ le trung gian hoạt động hiệu quả, cần lưu ý:
-
Chọn đúng điện áp cuộn dây (AC/DC)
-
Xác định số lượng và loại tiếp điểm cần sử dụng
-
Ưu tiên sản phẩm từ thương hiệu uy tín để đảm bảo độ bền và an toàn
Kết luận
Rơ le trung gian tuy là thiết bị nhỏ gọn nhưng lại đóng vai trò rất lớn trong hệ thống điện và tự động hóa. Việc hiểu rõ rơ le trung gian là gì, nguyên lý hoạt động và ứng dụng thực tế sẽ giúp bạn thiết kế – vận hành – bảo trì hệ thống điện hiệu quả và an toàn hơn. Nếu bạn đang xây dựng hoặc nâng cấp tủ điện, rơ le trung gian chắc chắn là thiết bị không thể thiếu trong mọi hệ thống điều khiển hiện đại.
