Lựa chọn chống sét lan truyền SPD chuẩn kỹ thuật – tiêu chuẩn

Trong hệ thống điện hiện đại, chống sét lan truyền SPD không còn là thiết bị “nên có” mà đã trở thành một phần quan trọng trong chiến lược bảo vệ thiết bị và duy trì vận hành ổn định. Theo IEC, SPD là thiết bị dùng để hạn chế điện áp xung và dẫn dòng xung do sét hoặc quá áp thoáng qua; các tiêu chuẩn hiện hành như IEC 61643-01:2024, IEC 61643-11:2025 và IEC 61643-12:2020 đều xác định rõ yêu cầu chung, yêu cầu thử nghiệm và nguyên tắc lựa chọn, lắp đặt, phối hợp SPD cho hệ thống điện hạ áp đến 1 000 V AC.

Nói đơn giản, SPD là “lá chắn” cho tủ điện, dây dẫn và thiết bị đầu cuối trước các xung điện áp rất ngắn nhưng có biên độ lớn. Những xung này có thể xuất phát từ sét đánh trực tiếp, sét lan truyền qua đường dây, hoặc từ đóng cắt trong mạng điện nội bộ. Nếu chọn sai SPD hoặc lắp không đúng vị trí, thiết bị có thể vẫn bị hư hỏng dù đã có chống sét trong tủ.

1. Hiểu đúng về tiêu chuẩn SPD trước khi lựa chọn

Khi chọn SPD chuẩn kỹ thuật, điều đầu tiên cần nhìn là tiêu chuẩn áp dụng. IEC 61643-01 nêu các yêu cầu chung cho SPD; IEC 61643-11 quy định yêu cầu và phương pháp thử cho SPD nối vào lưới AC hạ áp; còn IEC 61643-12 đưa ra nguyên tắc lựa chọn, vận hành, vị trí lắp và phối hợp giữa các cấp SPD. Đây là nền tảng để chọn đúng thiết bị, đúng ứng dụng và đúng cấp bảo vệ.

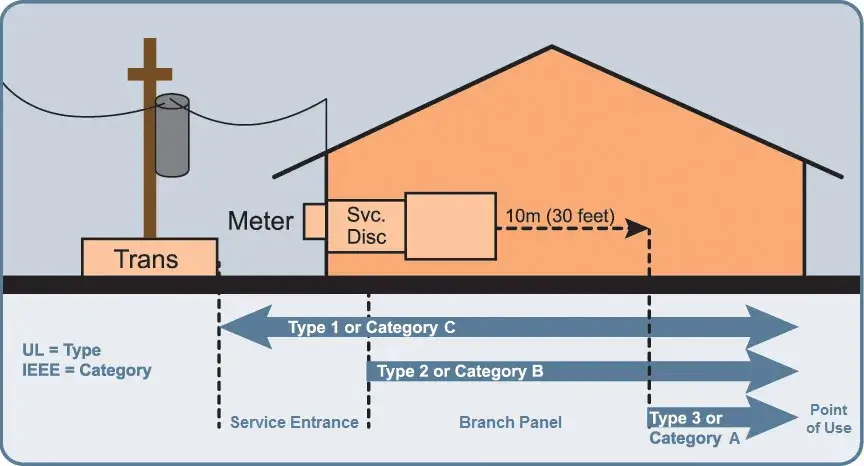

Trong thực tế, một hệ thống bảo vệ hiệu quả thường không dựa vào một SPD duy nhất mà là hệ thống SPD phối hợp nhiều cấp. Tài liệu kỹ thuật của Phoenix Contact mô tả rõ mô hình bảo vệ theo tầng: type 1 ở đầu nguồn, type 2 ở tủ phân phối, type 3 tại gần thiết bị đầu cuối. Cách tiếp cận này giúp giảm dần năng lượng xung từ ngoài vào trong và nâng mức an toàn cho toàn hệ thống.

2. Chọn SPD theo mức độ rủi ro của công trình

Tiêu chí đầu tiên không phải là giá, mà là mức độ rủi ro của công trình. Nhà máy, tòa nhà cao tầng, trung tâm dữ liệu, xưởng sản xuất, hệ thống điều khiển tự động hay công trình có đường dây đi ngoài trời đều có nguy cơ xung sét và quá áp cao hơn công trình dân dụng đơn giản. Phoenix Contact nhấn mạnh rằng surge protection là bảo vệ hệ thống và thiết bị điện khỏi đỉnh điện áp do đóng cắt và sét đánh; vì vậy, mức độ rủi ro quyết định cấu hình SPD cần dùng.

Nếu công trình có hệ thống chống sét ngoài trời, hoặc nằm trong vùng sét hoạt động mạnh, phương án hợp lý thường là SPD type 1 hoặc type 1+2 tại đầu nguồn. Nếu công trình chủ yếu chịu ảnh hưởng từ đóng cắt và xung lan truyền nội bộ, type 2 thường là lựa chọn phổ biến ở tủ phân phối. Với thiết bị điện tử nhạy như PLC, máy tính công nghiệp, camera, thiết bị viễn thông, type 3 thường được bố trí gần tải để tinh lọc xung còn sót lại.

3. Phân biệt đúng type 1, type 2 và type 3

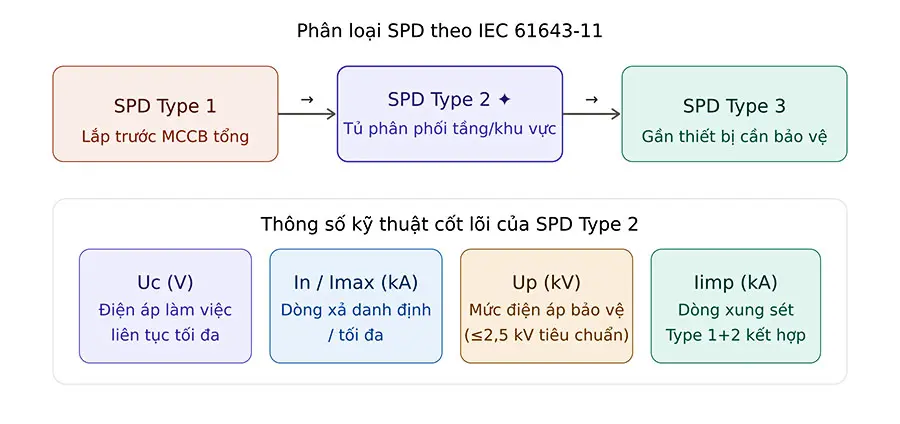

Một lỗi rất thường gặp khi mua SPD là chỉ nhìn “có chống sét” mà bỏ qua cấp type. Theo tài liệu kỹ thuật của Phoenix Contact, type 1 là cấp bảo vệ mạnh ở vị trí cấp nguồn chính; type 2 bảo vệ trước xung do sét gián tiếp và thao tác đóng cắt; type 3 dùng cho thiết bị đầu cuối nhạy cảm. Cách phân loại này giúp người thiết kế chọn đúng vị trí và đúng chức năng thay vì lắp ngẫu nhiên trong tủ điện.

Với hệ thống có yêu cầu độ tin cậy cao, nhiều hãng khuyến nghị dùng SPD type 1+2 kết hợp ngay tại đầu vào để vừa chịu được năng lượng xung lớn, vừa giảm điện áp dư còn lại cho cấp sau. Một hệ thống phối hợp đúng sẽ giúp bảo vệ liên tục từ feed-in đến end device, thay vì chỉ “chặn” một phần xung rồi để phần còn lại đi tiếp vào thiết bị.

4. Đọc đúng thông số kỹ thuật trên SPD

Khi so sánh SPD, đừng nhìn mỗi tên model. Hãy đọc các thông số quan trọng như Uc, Up, In, Imax, Iimp và khả năng chịu ngắn mạch. IEC xác định SPD là thiết bị có ít nhất một phần tử phi tuyến để giới hạn điện áp xung và dẫn dòng xung; vì vậy các thông số này phản ánh trực tiếp khả năng làm việc thực tế của thiết bị trong hệ thống.

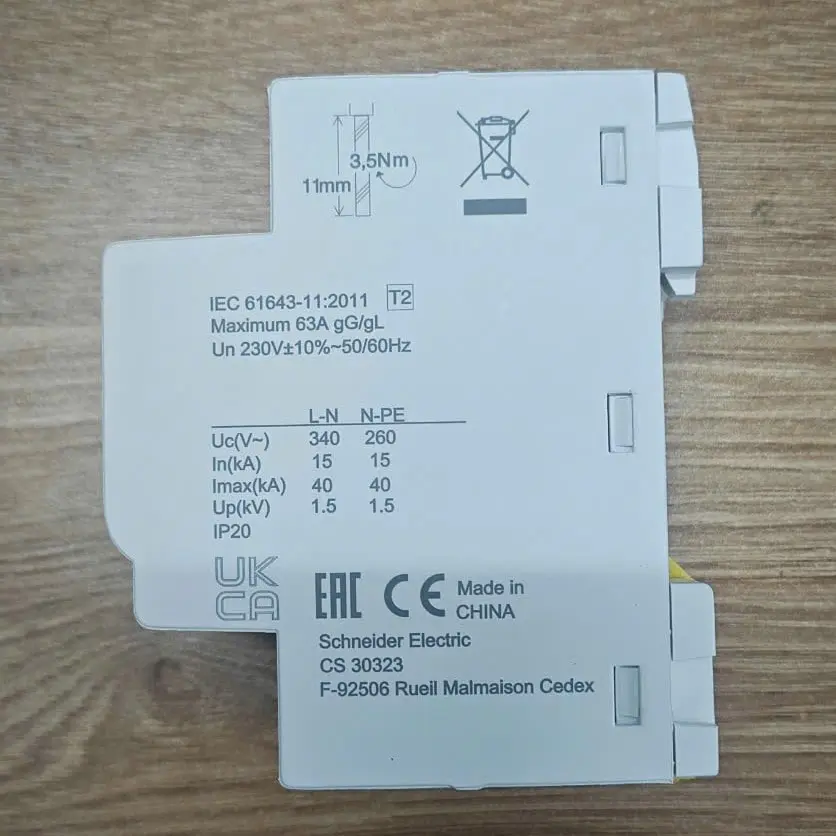

Trong đó, Uc là điện áp làm việc liên tục tối đa; phải chọn phù hợp với điện áp lưới thực tế để SPD không bị làm việc quá ngưỡng. Up là mức điện áp bảo vệ, càng thấp thì khả năng “kìm” xung càng tốt. In là dòng xả danh định, Imax là dòng xả cực đại, còn Iimp thường dùng cho SPD type 1 để thể hiện khả năng chịu xung sét dạng 10/350 µs. Các tài liệu sản phẩm công nghiệp của DEHN và Phoenix Contact đều thể hiện rõ những chỉ số này như tiêu chí chọn thiết bị.

Ngoài ra, cần chú ý đến khả năng phối hợp với thiết bị bảo vệ phía trước như cầu chì hoặc MCB. Nhiều SPD type 2 có thể dùng không cần cầu chì dự phòng trong một giới hạn dòng định mức nhất định, nhưng nếu dòng ngắn mạch hoặc cấu hình nguồn lớn hơn, vẫn cần phối hợp bảo vệ đúng cách theo hướng dẫn của nhà sản xuất và tiêu chuẩn lắp đặt.

5. Chọn SPD theo cấu trúc hệ thống điện

Không phải hệ thống nào cũng dùng một kiểu đấu nối giống nhau. Với mạng TN-S, TN-C, TT hay các cấu trúc đặc biệt, cách bố trí SPD sẽ khác nhau, nhất là ở đường L-N, N-PE và số cực đấu nối. Tài liệu kỹ thuật của các hãng cho thấy cấu hình 3+1 hoặc 2+0 được sử dụng tùy hệ thống để tối ưu khả năng dẫn xung và phối hợp với tiếp địa.

Vì vậy, trước khi chốt mua SPD, cần xác định rõ: hệ thống điện đang dùng sơ đồ nào, có trung tính không, có chống sét ngoài trời không, vị trí tủ là tổng hay phân phối nhánh, và thiết bị nào nằm gần tải nhạy. Đây là cách chọn theo nhu cầu thực tế thay vì chọn theo cảm tính hoặc chọn theo một mã hàng phổ biến trên thị trường. IEC 61643-12 nhấn mạnh chính các nguyên tắc về lựa chọn, vị trí và phối hợp như vậy.

6. Đừng bỏ qua tiếp địa và liên kết đẳng thế

Một SPD tốt vẫn có thể hoạt động kém nếu tiếp địa không đạt hoặc dây nối quá dài. Tài liệu của Phoenix Contact nêu rõ: ngoài SPD, cần có bảo vệ ngoài trời, bảo vệ nội bộ, nối đất và liên kết đẳng thế để dẫn dòng sét phân tán xuống đất một cách an toàn. Nói cách khác, SPD chỉ là một mắt xích trong chuỗi bảo vệ, không phải giải pháp đơn lẻ.

Khi lắp đặt, đường dây nối SPD phải ngắn, gọn và theo đúng sơ đồ của nhà sản xuất để giảm điện cảm ký sinh và giảm điện áp dư. Đây là nguyên tắc rất quan trọng vì điện áp xung tăng theo cả biên độ lẫn chất lượng bố trí đường dây. Một SPD có Up thấp nhưng đấu dây dài, vòng dây lớn thì hiệu quả bảo vệ thực tế sẽ giảm đáng kể.

7. Nên ưu tiên những tính năng nào khi mua SPD?

Trong các ứng dụng công nghiệp và tòa nhà hiện nay, nên ưu tiên SPD có chỉ thị trạng thái rõ ràng, có tín hiệu từ xa, thiết kế module thay thế nhanh và phối hợp tốt giữa các cấp bảo vệ. Nhiều dòng sản phẩm hiện đại của Phoenix Contact và DEHN đều tích hợp chỉ thị xanh/đỏ, tiếp điểm báo lỗi, hoặc thiết kế cắm-rút để bảo trì thuận tiện hơn.

Điều này đặc biệt hữu ích cho nhà máy, tủ điều khiển, hệ thống BMS, camera an ninh, trung tâm dữ liệu và các công trình có yêu cầu vận hành liên tục. Khi SPD xuống cấp mà có tín hiệu cảnh báo sớm, kỹ thuật viên có thể thay thế chủ động, tránh tình trạng “có lắp nhưng không còn tác dụng”.

8. Kết luận

Lựa chọn SPD chuẩn kỹ thuật cần đi theo 4 bước: hiểu tiêu chuẩn, xác định nhu cầu bảo vệ, chọn đúng type, và kiểm tra các thông số Uc, Up, In, Imax, Iimp cùng khả năng phối hợp lắp đặt. Chuẩn IEC hiện hành không chỉ nói về sản phẩm mà còn nhấn mạnh nguyên tắc lựa chọn, vận hành, vị trí và phối hợp giữa các tầng bảo vệ. Khi chọn đúng từ đầu, hệ thống điện sẽ an toàn hơn, bền hơn và giảm đáng kể rủi ro hỏng thiết bị do sét lan truyền hay quá áp thoáng qua.

9. Các hãng chống sét lan truyền SPD phổ thông trên thị trường

Hiện nay, thị trường thiết bị chống sét lan truyền SPD rất đa dạng với nhiều thương hiệu đến từ châu Âu, Nhật Bản và các hãng toàn cầu. Việc lựa chọn thương hiệu uy tín không chỉ đảm bảo chất lượng mà còn giúp hệ thống hoạt động ổn định lâu dài.

Dưới đây là một số hãng SPD phổ thông, được sử dụng rộng rãi trong công nghiệp và dân dụng:

🔹 Siemens

Thương hiệu hàng đầu đến từ Đức
Dòng SPD phổ biến: 5SD7
Ưu điểm: độ bền cao, dễ lắp đặt, phù hợp nhiều hệ thống
Ứng dụng: tủ điện công nghiệp, tòa nhà, nhà máy

👉 Phù hợp cho khách hàng cần giải pháp ổn định – giá hợp lý – dễ triển khai

🔹 Schneider Electric

Tập đoàn nổi tiếng toàn cầu về thiết bị điện
Dòng SPD tiêu biểu: Acti9 iPRD
Ưu điểm: công nghệ tiên tiến, đa dạng model, tích hợp tốt hệ sinh thái Schneider

👉 Lựa chọn tối ưu cho hệ thống tự động hóa – tòa nhà thông minh – công trình lớn

🔹 ABB

Thương hiệu mạnh trong lĩnh vực điện – năng lượng
SPD ABB có độ tin cậy cao, tiêu chuẩn châu Âu
Ưu điểm: hiệu suất ổn định, phù hợp môi trường công nghiệp khắc nghiệt

👉 Phù hợp với nhà máy sản xuất, hệ thống công nghiệp nặng

🔹 Phoenix Contact

Chuyên sâu về chống sét và kết nối điện
SPD nổi bật với khả năng phối hợp nhiều cấp
Ưu điểm: công nghệ chống sét tiên tiến, module thay thế nhanh

👉 Phù hợp với hệ thống yêu cầu kỹ thuật cao, độ chính xác lớn

🔹 DEHN

Hãng chuyên sâu về chống sét hàng đầu thế giới
Sản phẩm tập trung vào bảo vệ toàn diện từ ngoài trời đến trong nhà
Ưu điểm: hiệu suất chống sét rất cao, chuyên dụng cho công trình quan trọng

👉 Lý tưởng cho trạm điện, data center, công trình trọng điểm

🔹 OBO Bettermann

Thương hiệu nổi tiếng trong giải pháp lắp đặt điện
SPD đa dạng, dễ tích hợp
Ưu điểm: giá cạnh tranh, chất lượng ổn định

👉 Phù hợp cho công trình dân dụng và thương mại

10. Kinh nghiệm lựa chọn hãng SPD phù hợp

Không phải cứ chọn hãng đắt tiền là tốt nhất. Việc lựa chọn cần dựa trên:

Quy mô hệ thống: nhà ở, nhà máy hay tòa nhà lớn
Mức độ quan trọng của thiết bị: có cần bảo vệ PLC, server không
Ngân sách đầu tư: cân đối chi phí và hiệu quả
Khả năng thay thế – bảo trì: dễ mua linh kiện, có sẵn tại Việt Nam

👉 Gợi ý:

Công trình dân dụng: Siemens, OBO
Nhà máy: Siemens, ABB, Schneider
Hệ thống quan trọng: Phoenix Contact, DEHN

11. Kết hợp thương hiệu và tiêu chuẩn – yếu tố quyết định hiệu quả

Dù lựa chọn bất kỳ thương hiệu nào như Siemens hay Schneider Electric, điều quan trọng nhất vẫn là:

Chọn đúng type SPD (Type 1, 2, 3)
Lắp đúng vị trí theo tiêu chuẩn IEC
Đảm bảo hệ thống tiếp địa đạt chuẩn
Phối hợp nhiều cấp bảo vệ

Một thiết bị tốt nhưng lắp sai vẫn không mang lại hiệu quả, trong khi một hệ thống được thiết kế đúng sẽ giúp phát huy tối đa khả năng của SPD.
