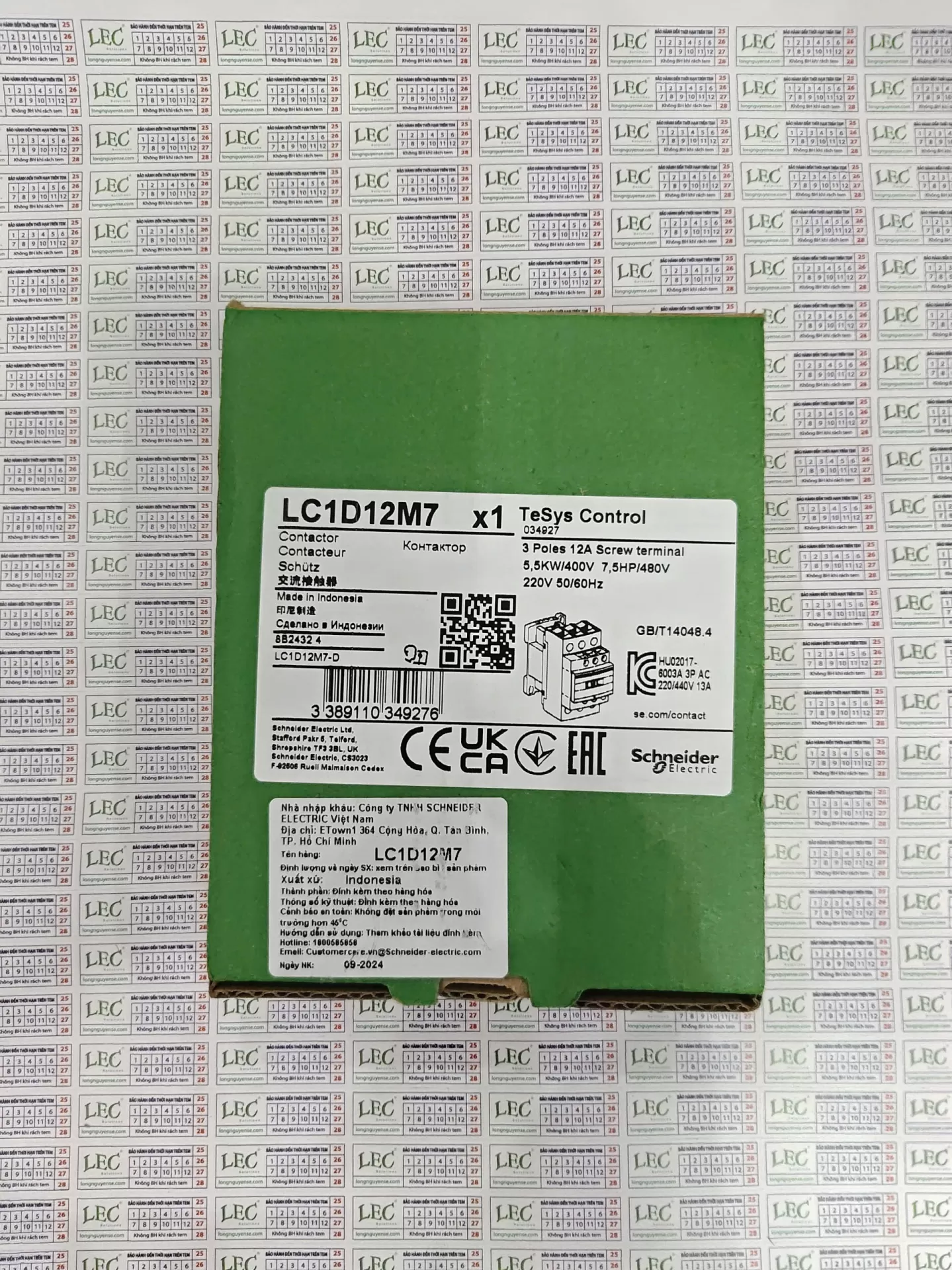

Khởi động từ Schneider LC1D12M7 12A 3P cuộn hút 220V AC
Khởi động từ Schneider LC1D12M7 thuộc dòng TeSys D/TeSys Deca, chuyên dùng để đóng cắt và điều khiển động cơ điện trong hệ thống công nghiệp. Sản phẩm có 3 cực chính thường mở (3NO), dòng định mức 12A theo cấp sử dụng AC-3 và cuộn hút 220V AC 50/60Hz. Thiết bị phù hợp cho tủ điện điều khiển, máy móc và hệ thống bơm, quạt công nghiệp.
1. Thông số kỹ thuật LC1D12M7
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | LC1D12M7 |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | TeSys D / TeSys Deca |
| Loại thiết bị | Khởi động từ (Contactor) |
| Số cực chính | 3P – 3NO |
| Dòng định mức AC-3 | 12A |
| Dòng định mức AC-1 | 25A |
| Điện áp mạch lực | Tối đa 690V AC |
| Điện áp cuộn hút | 220V AC |
| Tần số cuộn hút | 50/60Hz |
| Tiếp điểm phụ tích hợp | 1NO + 1NC |
| Công suất động cơ tham khảo | 5,5kW tại 380–400V AC, chế độ AC-3 |
| Kiểu đấu nối | Cầu đấu vít |
| Ứng dụng | Đóng cắt và điều khiển động cơ điện |
2. Ưu điểm nổi bật của khởi động từ Schneider LC1D12M7
-
Dòng định mức AC-3 12A: Phù hợp điều khiển động cơ điện công suất nhỏ và vừa theo điều kiện vận hành.
-
Cuộn hút 220V AC: Dễ tích hợp vào mạch điều khiển sử dụng nguồn xoay chiều 220V.
-
Tiếp điểm phụ 1NO + 1NC: Hỗ trợ mạch tự giữ, liên động và phản hồi trạng thái.
-
Thiết kế nhỏ gọn: Thuận tiện lắp đặt trong tủ điện điều khiển và máy móc công nghiệp.
-
Khả năng phối hợp phụ kiện: Có thể kết hợp với rơ le nhiệt và các phụ kiện tương thích trong hệ sinh thái TeSys của Schneider Electric.
3. Ứng dụng thực tế
Khởi động từ LC1D12M7 được sử dụng trong:
-
Tủ điện khởi động trực tiếp động cơ (DOL).
-
Hệ thống bơm nước và quạt thông gió.
-
Máy nén và máy móc công nghiệp.
-
Dây chuyền sản xuất tự động.
-
Mạch điều khiển động cơ bằng nút nhấn, rơ le hoặc PLC.
4. Rơ le nhiệt lắp kèm LC1D12M7
Khi sử dụng LC1D12M7 để điều khiển động cơ, có thể phối hợp với rơ le nhiệt Schneider dòng LRD tương thích. Cần chọn dải chỉnh dòng dựa trên dòng định mức ghi trên nhãn động cơ và điều kiện vận hành thực tế.
Ngoài rơ le nhiệt, cần lựa chọn thiết bị bảo vệ ngắn mạch phù hợp để bảo vệ hệ thống và phối hợp với công tắc tơ.
5. Lưu ý khi lựa chọn và lắp đặt
-
Kiểm tra điện áp cuộn hút 220V AC, 50/60Hz trước khi cấp nguồn.
-
Lựa chọn công tắc tơ dựa trên dòng động cơ và cấp sử dụng AC-3.
-
Kiểm tra sơ đồ đấu nối tiếp điểm chính, tiếp điểm phụ và mạch điều khiển.
-
Tuân thủ hướng dẫn đấu dây, lực siết đầu nối và quy trình an toàn điện của nhà sản xuất.
6. Mua khởi động từ Schneider LC1D12M7 tại Long Nguyễn
Công ty Cổ phần Thiết bị Điện Long Nguyễn tư vấn lựa chọn khởi động từ Schneider Electric, rơ le nhiệt LRD và thiết bị đóng cắt, bảo vệ cho hệ thống điện công nghiệp.
Liên hệ Long Nguyễn để được tư vấn lựa chọn LC1D12M7 cùng các phụ kiện phù hợp với nhu cầu sử dụng.
