Trong hệ thống điện công nghiệp và dân dụng, các thông số như dòng cắt, dòng ngắn mạch Icu, Ics, hay khả năng chịu ngắn mạch là những yếu tố cực kỳ quan trọng khi lựa chọn Aptomat (MCB, MCCB, ACB). Tuy nhiên, nhiều người vẫn chưa hiểu rõ ý nghĩa kỹ thuật của các thông số này dẫn đến việc chọn sai thiết bị bảo vệ, gây mất an toàn cho hệ thống điện.

Bài viết dưới đây sẽ giúp bạn hiểu rõ:

Dòng cắt là gì?
Dòng ngắn mạch Icu là gì?
Phân biệt Icu và Ics
Cách lựa chọn aptomat theo dòng cắt
Ứng dụng thực tế trong hệ thống điện

Dòng cắt là gì?

Dòng cắt là khả năng lớn nhất mà aptomat hoặc thiết bị đóng cắt có thể ngắt an toàn khi xảy ra sự cố ngắn mạch mà không bị phá hủy.

Khi xảy ra chạm chập điện, dòng điện tăng đột biến lên rất lớn chỉ trong thời gian cực ngắn. Nếu aptomat không đủ khả năng cắt dòng sự cố này thì có thể gây:

Cháy nổ thiết bị
Hồ quang điện
Hư hỏng tủ điện
Cháy dây dẫn
Nguy hiểm cho người sử dụng

Do đó, dòng cắt là thông số cực kỳ quan trọng trong thiết kế hệ thống điện.

Dòng ngắn mạch Icu là gì?

Khái niệm Icu

Icu (Ultimate Breaking Capacity) là khả năng cắt ngắn mạch tối đa của aptomat theo tiêu chuẩn IEC.

Nói cách khác:

Icu là dòng điện ngắn mạch lớn nhất mà MCCB hoặc MCB có thể cắt được trong điều kiện thử nghiệm tiêu chuẩn.

Sau khi cắt ở mức Icu:

Thiết bị có thể vẫn hoạt động
Hoặc có thể cần kiểm tra, bảo trì
Nhưng không được gây nguy hiểm

Ví dụ thực tế

Một MCCB Schneider có thông số:

100A
Icu = 36kA tại 415VAC

Điều này có nghĩa:

Aptomat có thể cắt an toàn dòng ngắn mạch lên tới 36.000A ở điện áp 415V.

Mô tả dòng ngắn mạch bằng công thức

Dòng ngắn mạch thường được biểu diễn:

Trong đó:

: Dòng ngắn mạch
U: Điện áp hệ thống
Z: Tổng trở hệ thống

Khi tổng trở càng nhỏ thì dòng ngắn mạch càng lớn.

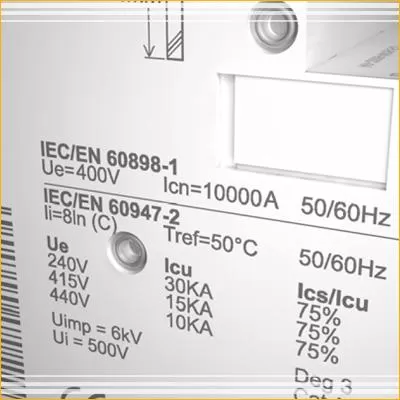

Phân biệt Icu và Ics

Đây là phần rất quan trọng trong kỹ thuật điện.

Thông số	Ý nghĩa	Đặc điểm
Icu	Khả năng cắt cực đại	Cắt được 1 lần ở dòng cực lớn
Ics	Khả năng cắt làm việc	Sau khi cắt vẫn tiếp tục hoạt động ổn định

Ví dụ

MCCB có:

Icu = 50kA
Ics = 75% Icu

Ta có:

Điều này nghĩa là:

MCCB có thể cắt tối đa 50kA
Nhưng chỉ đảm bảo hoạt động ổn định lâu dài ở mức 37.5kA

Ý nghĩa của dòng cắt trong thực tế

1. Bảo vệ an toàn hệ thống điện

Nếu chọn aptomat có Icu thấp hơn dòng ngắn mạch thực tế:

MCCB có thể nổ
Không cắt được sự cố
Gây cháy tủ điện

2. Đảm bảo độ bền thiết bị

Thiết bị có dòng cắt phù hợp sẽ:

Hoạt động ổn định
Ít hư hỏng
Tăng tuổi thọ hệ thống

3. Đáp ứng tiêu chuẩn điện

Các hệ thống điện công nghiệp bắt buộc phải tính toán dòng ngắn mạch để:

Chọn MCCB
Chọn ACB
Thiết kế tủ điện
Thẩm duyệt PCCC

Các mức dòng cắt phổ biến hiện nay

Thiết bị	Dòng cắt phổ biến
MCB dân dụng	4.5kA – 10kA
MCCB công nghiệp nhỏ	18kA – 36kA
MCCB công nghiệp lớn	50kA – 100kA
ACB tổng	65kA – 150kA

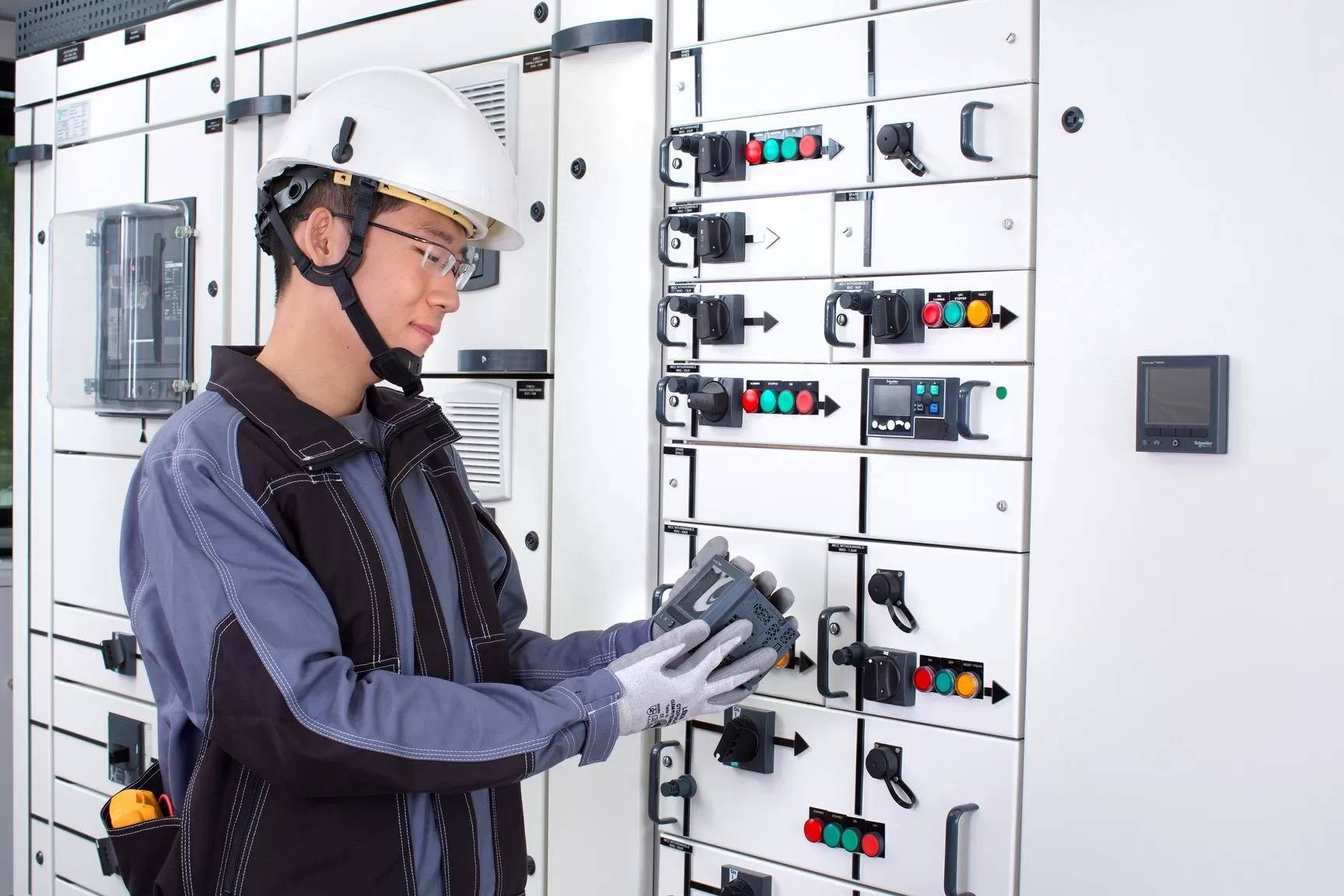

Cách lựa chọn aptomat theo Icu

Bước 1: Tính toán dòng ngắn mạch hệ thống

Cần xác định:

Công suất trạm biến áp
Chiều dài cáp
Tiết diện dây dẫn
Tổng trở hệ thống

Bước 2: Chọn Icu lớn hơn dòng ngắn mạch

Nguyên tắc:

Ví dụ:

Dòng ngắn mạch tính toán = 22kA
Nên chọn MCCB Icu:
- 25kA
- 36kA

Không nên chọn 18kA.

Một số tiêu chuẩn liên quan đến Icu

Các tiêu chuẩn quốc tế phổ biến:

IEC 60947-2: MCCB công nghiệp
IEC 60898: MCB dân dụng
IEC 61439: Tủ điện hạ thế

Các hãng lớn như Schneider Electric, ABB, LS Electric đều tuân thủ các tiêu chuẩn này.

Sai lầm thường gặp khi chọn dòng cắt

Chỉ quan tâm dòng định mức

Nhiều người chỉ xem:

32A
63A
100A

mà bỏ qua Icu.

Đây là sai lầm rất nguy hiểm.

Chọn MCCB giá rẻ Icu thấp

Một số sản phẩm giá rẻ có:

Icu thấp
Không đạt chuẩn IEC
Khả năng cắt thực tế kém

Dễ gây cháy nổ khi sự cố lớn xảy ra.

Kết luận

Dòng cắt và dòng ngắn mạch Icu là thông số cực kỳ quan trọng trong hệ thống điện. Việc lựa chọn đúng khả năng cắt giúp:

Bảo vệ thiết bị điện
Đảm bảo an toàn cho con người
Tăng độ ổn định hệ thống
Đáp ứng tiêu chuẩn kỹ thuật

Khi chọn MCB, MCCB hoặc ACB, ngoài dòng định mức Ampe, cần đặc biệt chú ý đến:

Icu
Ics
Điện áp làm việc
Tiêu chuẩn IEC

Để đảm bảo hệ thống vận hành an toàn và bền bỉ lâu dài.
