✅ 1. Dòng Ics là gì?
Ics (Service Breaking Capacity) hay còn gọi là khả năng cắt vận hành, là giá trị dòng điện ngắn mạch lớn nhất mà thiết bị đóng cắt có thể ngắt an toàn và vẫn tiếp tục hoạt động ổn định sau đó, không bị hư hỏng.
Nói cách khác, Ics thể hiện khả năng chịu đựng và độ bền của thiết bị trong quá trình cắt các sự cố ngắn mạch xảy ra trong thực tế.
✅ 2. Tại sao Ics quan trọng?
Trong các hệ thống điện dân dụng và công nghiệp, thiết bị đóng cắt có thể phải đối mặt với dòng điện ngắn mạch rất lớn. Nếu không có khả năng cắt tốt, thiết bị có thể bị nổ, cháy hoặc gây mất an toàn.
Chính vì vậy, Ics trở thành yếu tố quan trọng để:
-
Bảo vệ thiết bị điện và hệ thống.
-
Giảm rủi ro cháy nổ khi xảy ra sự cố.
-
Đảm bảo thiết bị vẫn hoạt động bình thường sau khi cắt dòng ngắn mạch.

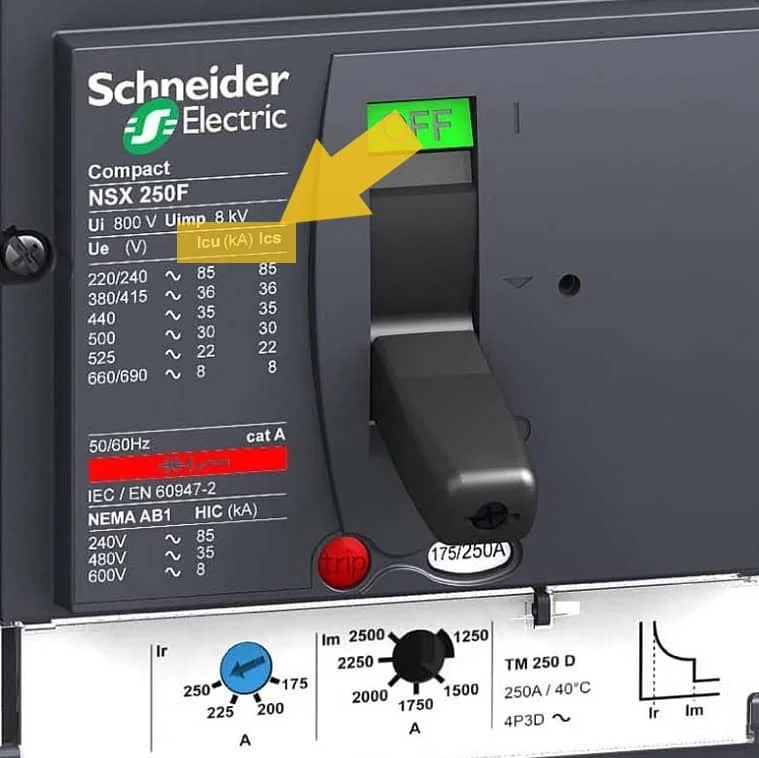

✅ 3. Phân biệt Ics và Icu
Đây là 2 thông số thường đi kèm trên thiết bị MCCB hoặc ACB, nhưng khác nhau về mục đích sử dụng:
| Thông số | Ý nghĩa | Tình trạng sau khi cắt |
|---|---|---|
| Icu | Dòng cắt ngắn mạch cực đại có thể ngắt | Có thể bị hư, cần kiểm tra hoặc thay |
| Ics | Dòng cắt mà thiết bị vẫn dùng được sau khi ngắt | Hoạt động bình thường |
🔎 Ví dụ:
Một MCCB NSX250N 3P 250A mã sản phẩn C25N3TM250 có Icu = 50kA và Ics = 25kA (50%) → nếu ngắt dòng 25kA, thiết bị vẫn dùng được. Nếu cắt đến 50kA, có thể bị hỏng.
✅ 4. Tỷ lệ Ics/Icu thường gặp
Nhà sản xuất thường ghi Ics dưới dạng phần trăm của Icu. Một số tỷ lệ phổ biến:
-
Ics = 25% Icu
-
Ics = 50% Icu
-
Ics = 75% Icu
-
Ics = 100% Icu
Trong thực tế, thiết bị có Ics ≥ 50% Icu được đánh giá là an toàn và bền vững hơn.
Tham khảo bài viết:
✅ 5. Cách chọn thiết bị theo Ics
Khi chọn thiết bị đóng cắt (MCB, MCCB, ACB), bạn nên:
-
Tính toán dòng ngắn mạch tại điểm lắp đặt.
-
Chọn thiết bị có Icu ≥ dòng ngắn mạch tính toán.
-
Ưu tiên chọn thiết bị có Ics cao, ít nhất bằng 50% Icu để tăng độ tin cậy.
✅ 6. Một số thiết bị có Ics phổ biến
-
-
Icu = 36kA tại 415V
-
Ics = 18kA (50% Icu)
-
-
ACB Schneider Masterpact NT/NW/MTZ:
-
Icu = 100kA
-
Ics = 100kA (100% Icu) – cấp độ cao nhất
-
✅ 7. Kết luận
Hiểu rõ dòng Ics là gì giúp bạn đánh giá đúng hiệu suất và độ bền của thiết bị đóng cắt. Trong các hệ thống điện công nghiệp hoặc dân dụng quan trọng, lựa chọn thiết bị có Ics cao là giải pháp tối ưu cho an toàn và tiết kiệm lâu dài.
