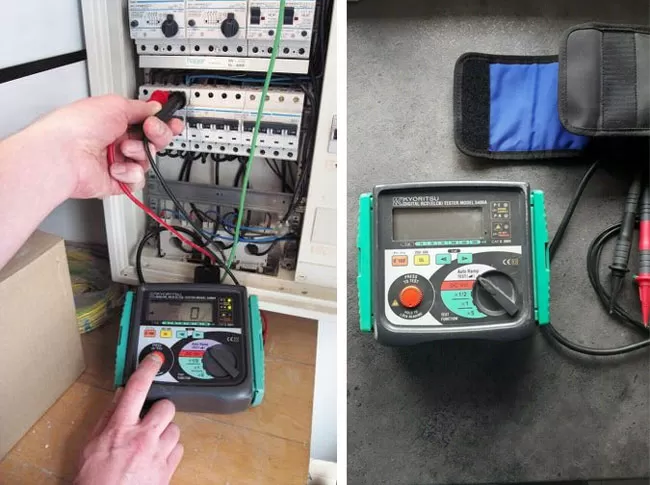

Thiết bị kiểm tra RCD là gì?

Thiết bị kiểm tra RCD (Residual Current Device Tester) là dụng cụ chuyên dụng dùng để kiểm tra khả năng hoạt động của RCD / RCCB / RCBO, nhằm đảm bảo thiết bị chống rò điện – chống giật vẫn hoạt động đúng thông số thiết kế sau thời gian vận hành.

Trong thực tế, rất nhiều RCD được lắp đặt nhưng:

• Không được kiểm tra định kỳ

• Bị kẹt cơ cấu

• Nhảy chậm hơn tiêu chuẩn

• Không cắt khi có dòng rò thực tế

👉 Vì vậy, thiết bị kiểm tra RCD là bắt buộc trong công tác nghiệm thu, bảo trì và an toàn điện.

RCD là gì và vì sao phải kiểm tra?

RCD (Residual Current Device) là thiết bị phát hiện dòng điện rò (dòng chênh lệch giữa pha và trung tính). Khi dòng rò vượt mức cài đặt (thường 30mA), RCD sẽ ngắt mạch trong vài chục mili giây để bảo vệ con người khỏi điện giật.

Tuy nhiên, theo tiêu chuẩn IEC:

• RCD phải được kiểm tra định kỳ 3–6 tháng

• Phải đo dòng tác động thực tế và thời gian cắt

• Không được chỉ test bằng nút “T”

👉 Nút “TEST” chỉ kiểm tra cơ khí, không đánh giá được độ an toàn thực sự.

Nguyên lý hoạt động của thiết bị kiểm tra RCD

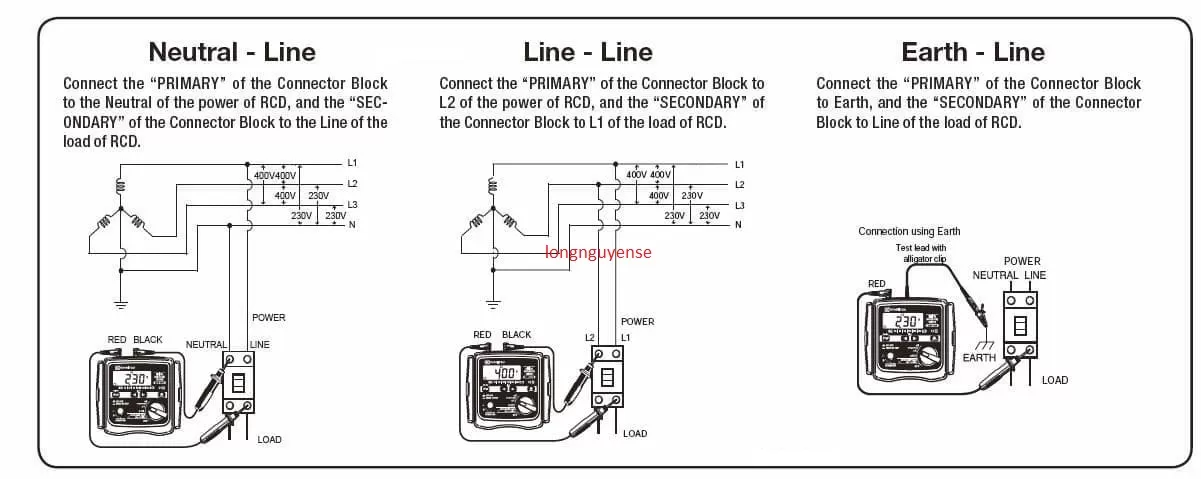

Thiết bị kiểm tra RCD hoạt động bằng cách:

1. Tạo dòng rò giả lập giữa pha và đất

2. Tăng dần dòng rò đến khi RCD tác động

3. Đo thời gian cắt (ms)

4. So sánh với tiêu chuẩn IEC 61008 / IEC 61009

Từ đó đánh giá:

• RCD có còn hoạt động hay không

• Nhảy đúng dòng hay nhảy sai

• Thời gian cắt có đủ nhanh để bảo vệ người dùng

Các thông số kỹ thuật quan trọng khi kiểm tra RCD

1. Dòng rò tác động (Residual Current)

• 10mA: khu vực đặc biệt (y tế, trẻ em)

• 30mA: chống giật cho con người

• 100–300mA: chống cháy, chống rò lớn

2. Thời gian tác động (Trip Time)

• < 300ms: RCD thường

• < 40ms: RCD tức thời

• Thời gian càng ngắn → độ an toàn càng cao

3. Kiểm tra đa chế độ

Thiết bị test RCD có thể đo:

• 0.5× IΔn (không được nhảy)

• 1× IΔn (phải nhảy)

• 5× IΔn (nhảy nhanh)

• 0° / 180° pha để kiểm tra toàn diện

Phân loại thiết bị kiểm tra RCD

1. Theo cấp độ chuyên nghiệp

• Thiết bị test RCD cầm tay: bảo trì cơ bản

• Thiết bị test đa năng: đo RCD + điện trở đất + cách điện

• Thiết bị test cao cấp: ghi dữ liệu, xuất báo cáo

2. Theo loại RCD

Thiết bị test có thể kiểm tra:

• RCD Type AC

• RCD Type A

• RCD Type F

• RCD Type B (DC sensitive – dùng cho EV, inverter, UPS)

Ứng dụng của thiết bị kiểm tra RCD trong thực tế

1. Nghiệm thu công trình

• Bắt buộc trong hồ sơ QA/QC

• Chứng minh hệ thống điện đạt chuẩn an toàn

• Phục vụ bàn giao chủ đầu tư

2. Bảo trì định kỳ hệ thống điện

• Nhà máy

• Tòa nhà

• Trường học

• Bệnh viện

• Trung tâm thương mại

3. An toàn lao động

• Bảo vệ kỹ sư, công nhân

• Giảm tai nạn điện giật

• Đáp ứng yêu cầu an toàn OSHA / IEC

4. Kiểm định – chứng nhận

• Đơn vị kiểm định điện

• Phòng thí nghiệm

• Đánh giá hệ thống điện trước khi vận hành

So sánh: Test RCD bằng nút TEST và thiết bị chuyên dụng

👉 Nút TEST không thay thế được thiết bị test RCD chuyên dụng.

Tiêu chuẩn áp dụng khi kiểm tra RCD

• IEC 61008 (RCCB)

• IEC 61009 (RCBO)

• IEC 60364 (Lắp đặt điện hạ thế)

• TCVN 7447

• OSHA – an toàn lao động

Một số hãng thiết bị kiểm tra RCD phổ biến

• Fluke

• Megger

• Kyoritsu

• Hioki

• Metrel

• Chauvin Arnoux

Lợi ích khi sử dụng thiết bị kiểm tra RCD chuyên dụng

✔ Đảm bảo RCD hoạt động đúng chức năng
✔ Phòng ngừa tai nạn điện giật
✔ Phát hiện sớm thiết bị hỏng
✔ Đáp ứng tiêu chuẩn nghiệm thu
✔ Tăng độ tin cậy hệ thống điện
✔ Giảm rủi ro pháp lý cho chủ đầu tư

Kết luận

Thiết bị kiểm tra RCD không chỉ là dụng cụ đo, mà là thiết bị đảm bảo an toàn sinh mạng con người. Trong mọi công trình, việc lắp RCD là chưa đủ – kiểm tra đúng và định kỳ mới là an toàn thật sự.

Nếu bạn là đơn vị thi công, bảo trì, tư vấn M&E, hoặc chủ đầu tư, hãy xem thiết bị kiểm tra RCD là một phần bắt buộc của hệ thống an toàn điện.
