Tắt chức năng mất pha và đảo pha trên EVR-3P44 Schneider
BƯỚC 1 – Vào chế độ xử lý

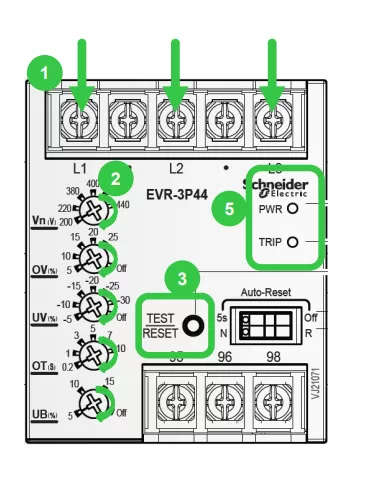

1. Chặn nguồn điện áp ba pha tới các cực L1/L2/L3.
2. Đặt tất cả các núm VR ở vị trí tối đa.
(Vị trí núm VR thực tế không được kiểm tra. Nó được đặt ở mức tối đa nhằm mục đích ngăn ngừa vấp ngã.)
3. Trong khi nhấn nút TEST/RESET, cấp điện áp một pha (L1-L2) hoặc ba pha vào các cực L1/L2/L3.
4. Giữ nút TEST/RESET trong hơn 1 giây để vào chế độ xử lý.
(Trong quá trình hoạt động bình thường, không thể nhập chế độ xử lý.)
5. Khi chế độ xử lý được nhập thành công, đèn LED PWR/TRIP sẽ nhấp nháy nhanh.
6. Nhấn nút TEST/RESET một lần để vào BƯỚC 2 và trạng thái cài đặt hiện tại được biểu thị bằng đèn LED.
có thể kiểm tra
| LED | On | OFF |
| PWR | Bảo vệ mất pha Bật | Bảo vệ mất pha Tắt |
| TRIP | Bảo vệ ngược pha Bật | Bảo vệ ngược pha Bật |
7. Nhấn nút TEST/RESET một lần để vào STEP3.
* Đặt Bật/Tắt bảo vệ mất pha/ngược pha bằng công tắc trượt (tự động đặt lại và cài đặt chế độ không an toàn)
Bạn có thể kiểm tra trạng thái thay đổi cài đặt bằng đèn LED
| Sile | 5s | Off |
| AR | Bảo vệ mất pha Tắt | Bảo vệ mất pha Bật |
| Sile | N | R |
| Fail - Safe | Bảo vệ ngược pha Tắt | Bảo vệ ngược pha Bật |
8. Nhấn nút TEST/RESET một lần để lưu cài đặt và thoát khỏi chế độ xử lý.
(Kiểm tra lại cài đặt chế độ tự động quay lại và không an toàn sau khi thay đổi cài đặt)
