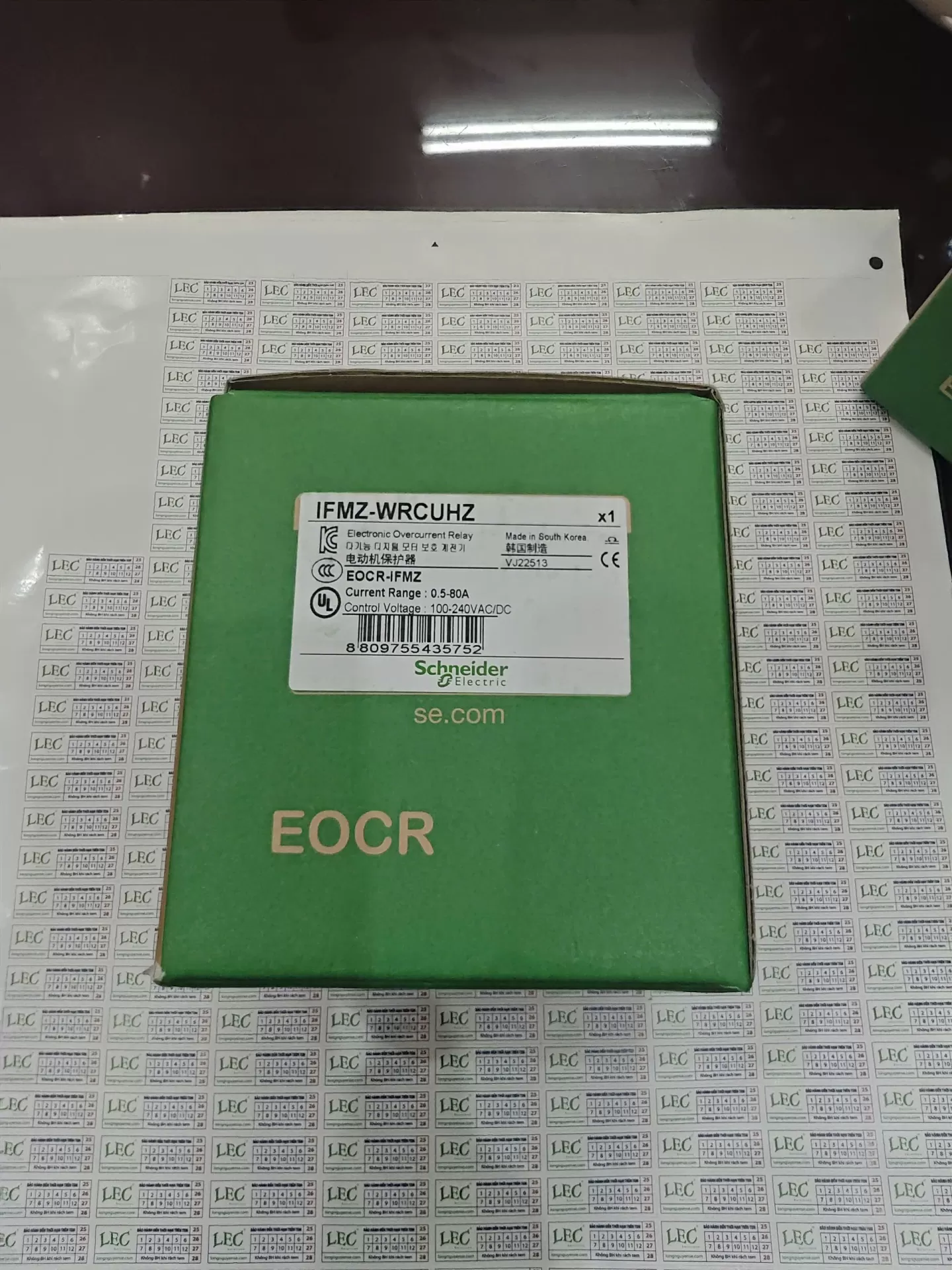

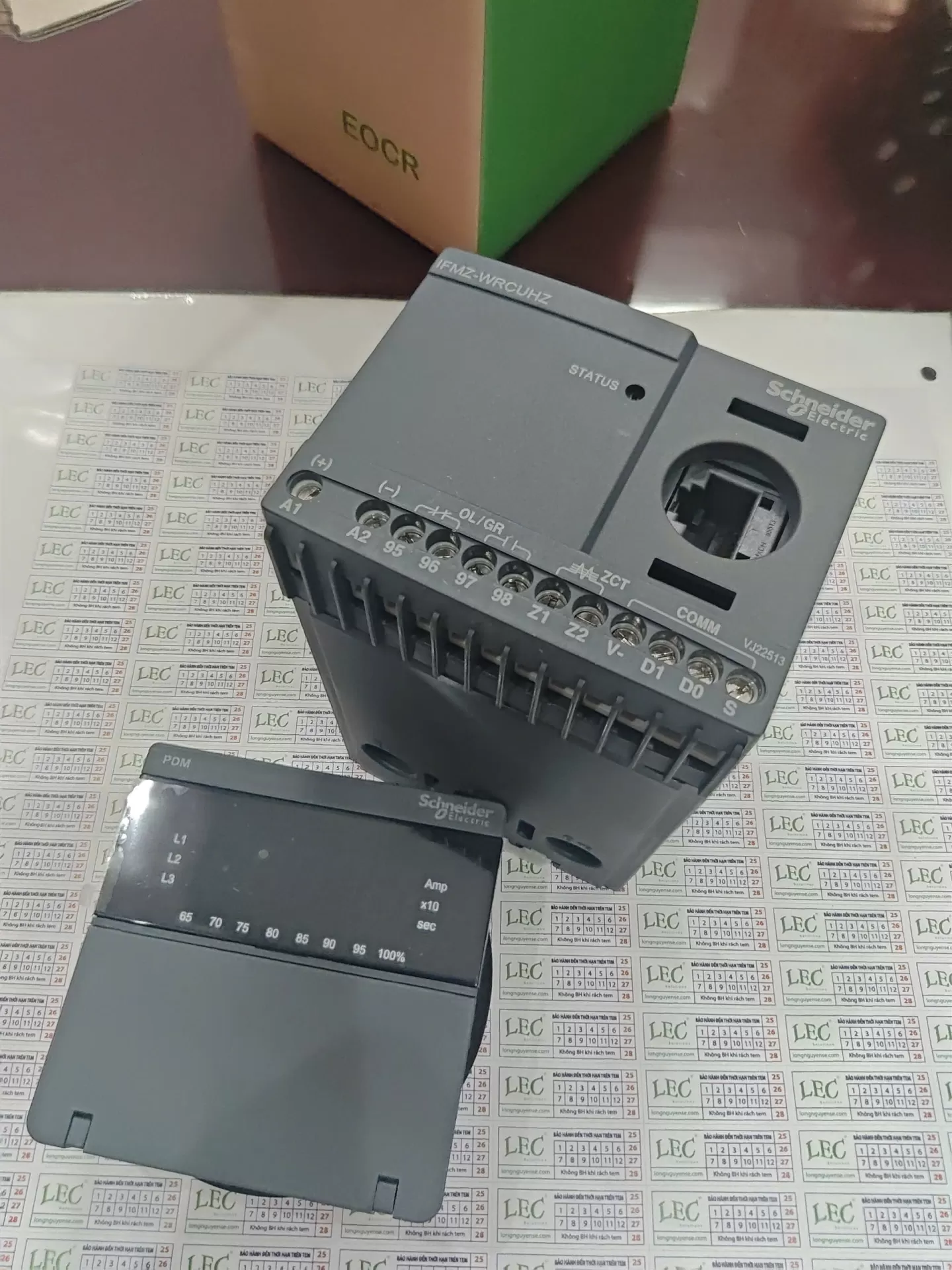

⚙️ Tổng quan EOCR-IFMZ Schneider
Rơ le EOCR-IFMZ là dòng rơ le bảo vệ động cơ điện tử thông minh, sử dụng vi xử lý (microprocessor) để giám sát và bảo vệ động cơ khỏi nhiều dạng sự cố điện.
Sản phẩm thuộc dòng EOCR-i series, tích hợp nhiều chức năng tiên tiến, phù hợp cho hệ thống điều khiển và tự động hóa hiện đại.
Các chức năng bảo vệ chính
-
Quá dòng (Overcurrent)
-
Thấp dòng (Undercurrent)
-
Mất pha (Phase loss)
-
Ngược pha (Phase reversal)
-
Lệch pha (Phase unbalance)
-
Kẹt rôto / Mắc tải (Stall / Jam)
-
Bảo vệ dòng rò đất (Earth fault – chỉ có ở model IFMZ)
-
Chức năng nhiệt (Thermal / Inverse time protection)
Các tính năng bổ trợ
-
Báo trước sự cố (Pre-alarm)
-
Ghi nhớ 3 lần sự cố gần nhất
-
Giới hạn số lần tự khởi động lại
-
Đếm giờ hoạt động (Running hours)
-
Chế độ Fail-safe
-
Giao tiếp Modbus RS-485
-
Hiển thị dòng 3 pha, nguyên nhân trip và tỷ lệ tải bằng LED và thanh bargraph
📋 Thông số kỹ thuật chi tiết
| Thông số | Giá trị / Khoảng hoạt động | Ghi chú |
|---|---|---|
| Phạm vi dòng quá dòng (OC) | 0,5 … 60 A | Dạng định mức (Definite time) |
| Phạm vi dòng bảo vệ nhiệt / nghịch | 0,5 … 32 A | Không cần CT ngoài |
| Thời gian trễ quá dòng (Definite delay) | 0 … 200 s | Có thể cài đặt tùy ứng dụng |
| Thời gian tác động (Definite trip time) | 0,2 … 30 s | Điều chỉnh được |
| Cấp bảo vệ nhiệt (Class) | Class 1 … 30 | Theo đặc tính nghịch |
| Cài đặt dòng rò (Earth fault current) | 0,03 … 10 A | Chỉ có ở model IFMZ |
| Thời gian trễ dòng rò (EF delay) | 0,05 … 10 s | Có thể điều chỉnh |
| Điện áp nguồn điều khiển | 100 … 240 VAC/DC hoặc 24 VAC/DC ±5% | Tùy model |
| Công suất tiêu thụ | ≤ 7 VA | Rất tiết kiệm năng lượng |
| Tiếp điểm đầu ra (Output contact) | 3 A / 250 VAC (resistive load) | Tiếp điểm cơ khí |
| Cấu hình tiếp điểm | 1a + 1b cho Overcurrent, 1a cho Ground fault | |
| Hiển thị | LED 7 đoạn + thanh bargraph | Hiển thị dòng, lỗi, tải |
| Giao tiếp truyền thông | RS-485 / Modbus RTU | Tùy chọn |
| Kiểu lắp đặt | Gắn bảng (panel mounting) hoặc lắp nổi (flush) | Theo phiên bản |
| Cách ly / điện áp chịu đựng | Cách ly 500 V DC, chịu đựng 2 kV giữa mạch và vỏ, 1 kV giữa tiếp điểm | Theo tiêu chuẩn IEC |
| Khoảng cách giám sát tối đa | 400 m | Khi dùng Modbus |
| Môi trường hoạt động | Nhiệt độ: –10 ~ +55 °C / Độ ẩm ≤ 85% RH | Không ngưng tụ |
📦 Ưu điểm nổi bật
-
Độ chính xác cao nhờ công nghệ số.
-
Bảo vệ đa chức năng trong cùng một thiết bị nhỏ gọn.
-
Hỗ trợ truyền thông RS-485 cho hệ thống SCADA hoặc PLC.
-
Dễ dàng cài đặt, hiển thị rõ ràng, dễ theo dõi lỗi.
-
Thích hợp cho động cơ 3 pha công suất nhỏ đến trung bình (tối đa 60A trực tiếp, cao hơn dùng CT ngoài).
