🔹 Thông tin chung
-

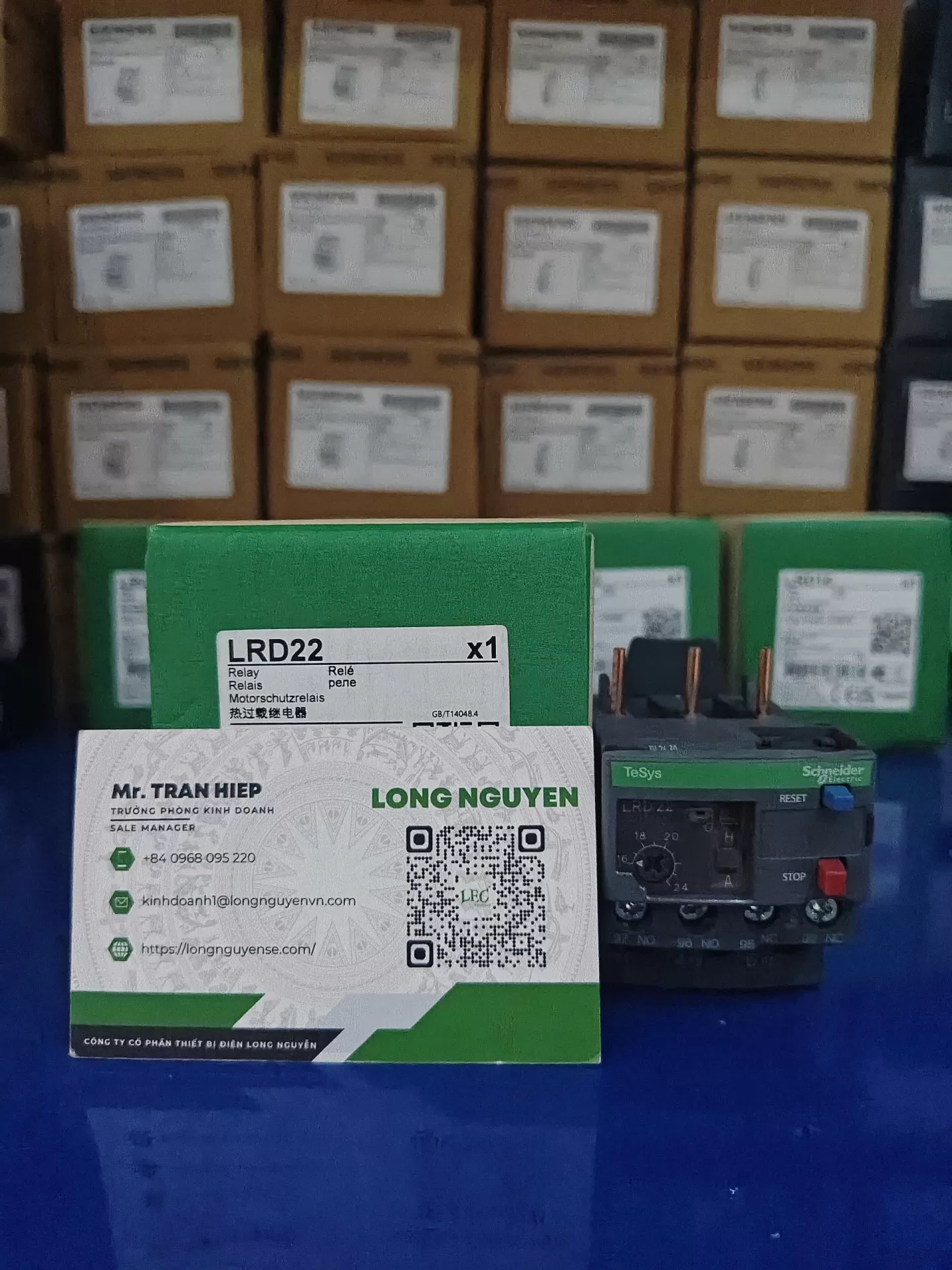

Mã sản phẩm: LRD22
-
Dòng sản phẩm: TeSys Deca – Thermal Overload Relay
-
Dải chỉnh định dòng: 16 – 24 A
-
Lớp tác động: Class 10A (IEC 60947-4-1)
-
Chức năng: Bảo vệ động cơ điện 3 pha chống quá tải, kẹt rôto, mất pha, lệch pha.
-
Lắp đặt: Gắn trực tiếp với contactor TeSys D (LC1D25, LC1D32, LC1D38).
🔹 Thông số kỹ thuật chi tiết
| Thông số | Giá trị |
|---|---|
| Điện áp cách điện định mức (Ui) | 690 V AC |
| Tần số hoạt động | 0 … 400 Hz |
| Dòng chỉnh định (Ir) | 16 – 24 A (có núm điều chỉnh) |
| Điện áp chịu xung (Uimp) | 6 kV |
| Tiếp điểm phụ | 1 NO + 1 NC |
| Reset | Manual (bằng tay) hoặc Auto (tự động) |
| Chỉ thị trạng thái | Có cờ báo tác động |
| Độ nhạy mất pha | Tác động khi dòng ≈ 130% Ir |
| Kiểu đấu nối | Vít siết (screw clamp terminals) |
| Kích thước (WxHxD) | ~ 45 × 66 × 70 mm |
| Khối lượng | ~ 0.128 kg |
| Nhiệt độ làm việc | -20 … +60 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | IEC 60947-4-1, UL, CSA, CCC, ATEX |
🔹 Đặc điểm nổi bật
-
Bảo vệ quá tải, mất pha, kẹt rôto an toàn cho động cơ.
-
Cơ chế reset linh hoạt: Auto hoặc Manual.
-
Cờ báo trạng thái giúp dễ dàng giám sát.
-
Thiết kế nhỏ gọn – lắp đặt trực tiếp với contactor TeSys D.
-
Đạt tiêu chuẩn quốc tế, vận hành ổn định trong môi trường công nghiệp.
🔹 Ứng dụng thực tế
-
Bảo vệ động cơ công suất từ 7.5 – 11 kW tại 400 V AC.
-
Thích hợp cho:
-
Hệ thống bơm nước công nghiệp.
-
Máy nén khí, băng tải, quạt công nghiệp.
-
Dây chuyền sản xuất và tủ điện tự động.
-
