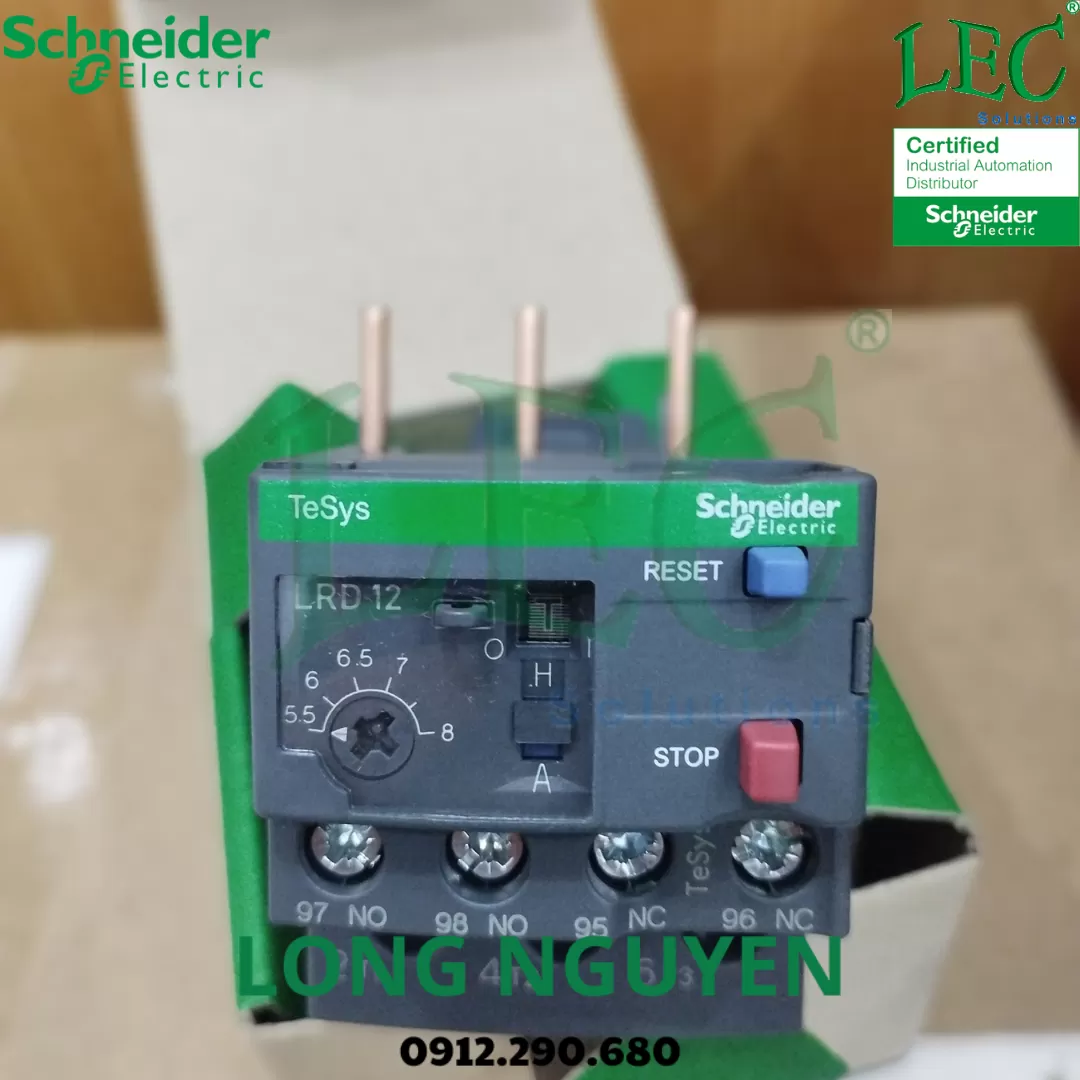

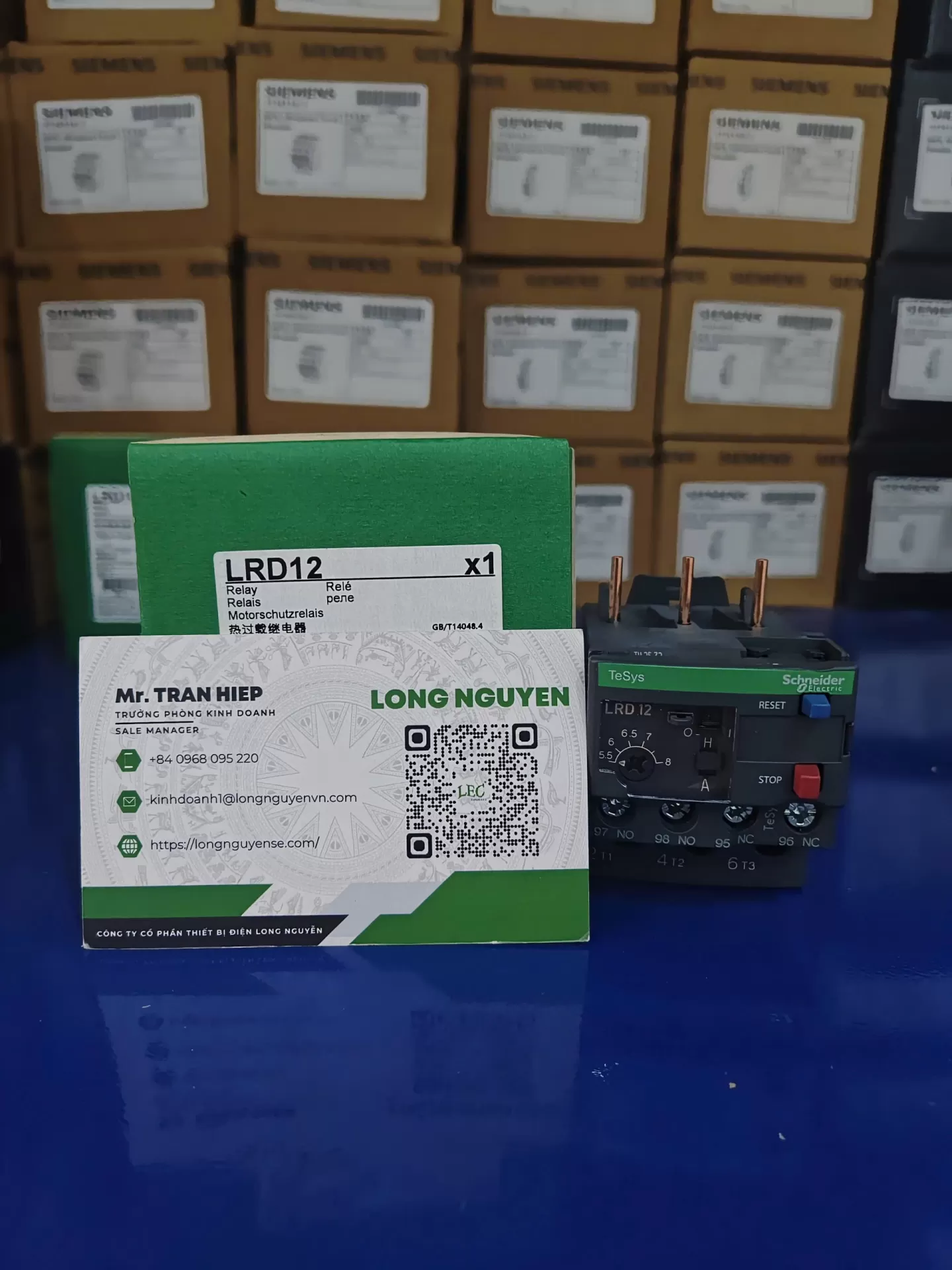

Dưới đây là thông số chi tiết của relay nhiệt LRD12 TeSys D (5.5 – 8.0A, Class 10A) Schneider Electric:
🔹 Thông tin chung
-
Mã sản phẩm: LRD12
-
Dòng sản phẩm: TeSys Deca – Thermal Overload Relay
-
Dải chỉnh định dòng: 5.5 – 8.0 A
-
Lớp tác động: Class 10A (theo IEC 60947-4-1)
-
Chức năng: Bảo vệ động cơ điện 3 pha chống quá tải, kẹt rôto, mất pha, lệch pha.
-
Lắp đặt: Gắn trực tiếp với contactor TeSys D (LC1D09 … LC1D32).
🔹 Thông số kỹ thuật chi tiết
| Thông số | Giá trị |
|---|---|
| Điện áp cách điện định mức (Ui) | 690 V AC |
| Dải tần số hoạt động | 0 … 400 Hz |
| Dòng chỉnh định (Ir) | 5.5 – 8.0 A (có núm vặn điều chỉnh) |
| Dòng chịu ngắn hạn (Ith) | 5 A (trên mạch phụ) |
| Bảo vệ | Quá tải nhiệt, kẹt rôto, mất pha |
| Tiếp điểm phụ (Auxiliary contacts) | 1 NO + 1 NC |
| Chế độ reset | Manual (bằng tay) hoặc Auto (tự động) |
| Chỉ thị trạng thái | Có cờ báo khi relay tác động |
| Cấp bảo vệ (IP) | IP20 |
| Khả năng chịu điện áp xung (Uimp) | 6 kV |
| Cách điện (Dielectric strength) | 1.89 kV AC, 50 Hz |
| Kích thước (WxHxD) | ~ 45 x 66 x 70 mm |
| Khối lượng | ~ 0.15 kg |
| Kiểu đấu nối | Vít siết (screw clamp terminals) |
| Nhiệt độ làm việc | -20 … +60 °C |
🔹 Đặc điểm nổi bật
-
Bảo vệ toàn diện động cơ: quá tải, mất pha, kẹt rôto.
-
Lựa chọn reset: Tự động hoặc bằng tay.
-
Cờ báo trạng thái: Giúp nhận biết khi relay tác động.
-
Lắp đặt nhanh chóng: Tích hợp dễ dàng với contactor TeSys D.
-
Độ tin cậy cao, tuổi thọ lâu dài.
🔹 Ứng dụng thực tế
-
Bảo vệ động cơ công suất khoảng 2.2 – 3.7 kW tại 400 V AC.
-
Ứng dụng phổ biến trong:
-
Hệ thống bơm nước, quạt gió.
-
Máy nén khí, băng tải.
-
Tủ điện công nghiệp và dây chuyền sản xuất.
-
