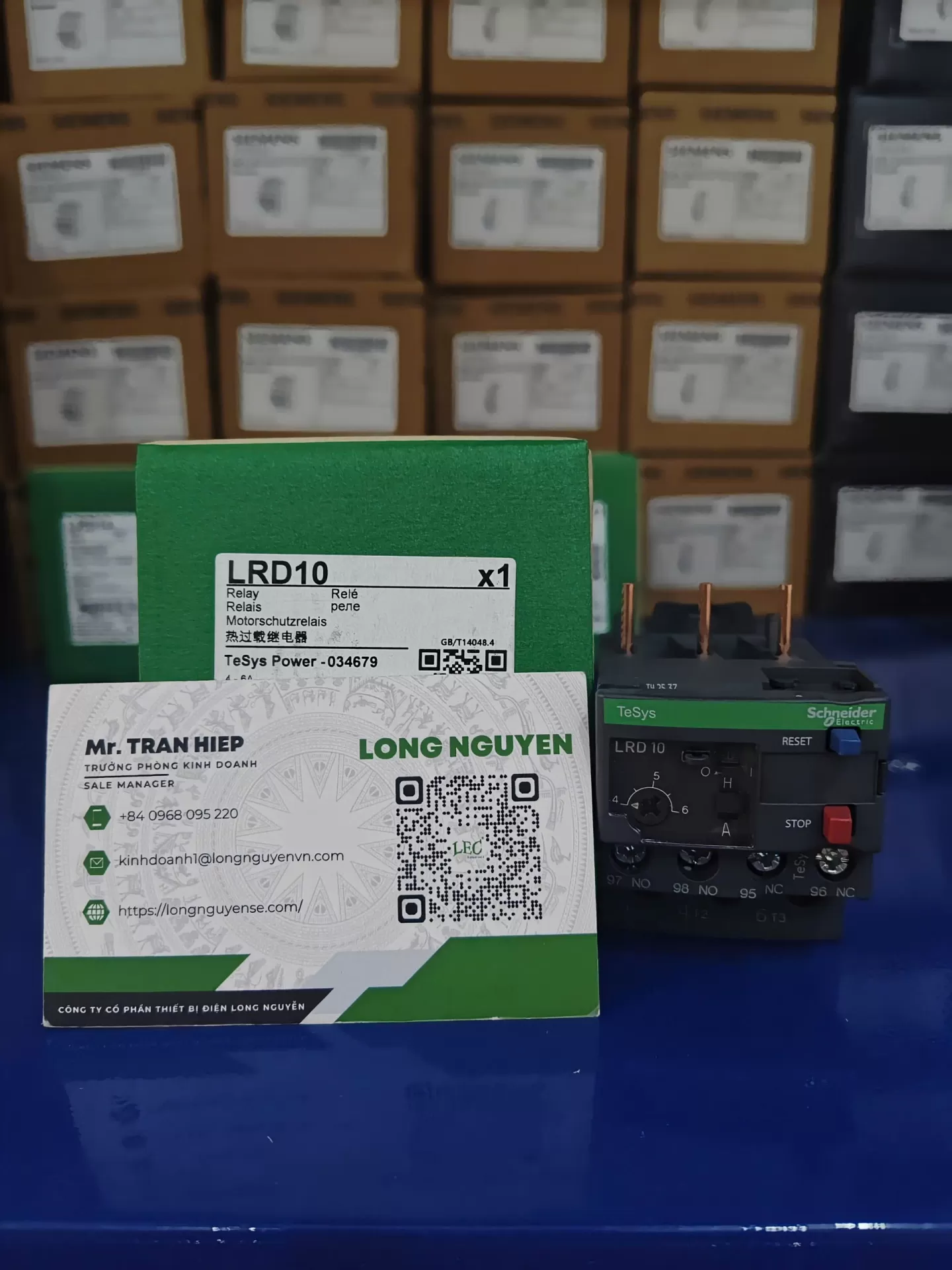

Dưới đây là thông số chi tiết của relay nhiệt LRD10 TeSys D (4.0 – 6.0A, Class 10A) của Schneider Electric:
🔹 Thông tin chung
-
Mã sản phẩm: LRD10
-
Dòng sản phẩm: TeSys Deca – Thermal Overload Relay
-
Dải chỉnh định dòng: 4.0 – 6.0 A
-
Lớp tác động: Class 10A (tác động ≤ 10 giây khi dòng đạt 7.2 lần In theo IEC 60947-4-1)
-
Chức năng: Bảo vệ động cơ điện 3 pha trước các sự cố quá tải, kẹt rôto, mất pha, lệch pha.
-
Lắp đặt: Gắn trực tiếp với contactor TeSys D (LC1D09 … LC1D32).
🔹 Thông số kỹ thuật chi tiết
| Thông số | Giá trị |
|---|---|
| Điện áp cách điện định mức (Ui) | 690 V AC |
| Dải tần số hoạt động | 0 … 400 Hz |
| Dòng chỉnh định (Ir) | 4.0 – 6.0 A (có núm vặn điều chỉnh) |
| Dòng chịu ngắn hạn (Ith) | 5 A (trên mạch tín hiệu phụ) |
| Bảo vệ | Quá tải nhiệt, kẹt rôto, mất pha |
| Tiếp điểm phụ (Auxiliary contacts) | 1 NO + 1 NC (báo sự cố hoặc liên động điều khiển) |
| Chế độ reset | Manual (bằng tay) hoặc Auto (tự động) |
| Chỉ thị trạng thái | Có cờ báo (trip indicator flag) khi tác động |
| Cấp bảo vệ (IP) | IP20 |
| Khả năng chịu điện áp xung (Uimp) | 6 kV |
| Khả năng cách điện (Dielectric strength) | 1.89 kV AC, 50 Hz |
| Kích thước (WxHxD) | ~ 45 x 66 x 70 mm |
| Khối lượng | ~ 0.15 kg |
| Phương thức đấu nối | Bằng vít siết (screw clamp terminals) |
| Nhiệt độ làm việc | -20 … +60 °C |
🔹 Đặc điểm nổi bật
-
Bảo vệ toàn diện: Quá tải, kẹt rôto, mất pha.
-
Có lựa chọn reset: Tự động hoặc bằng tay.
-
Dễ dàng lắp đặt: Gắn trực tiếp với contactor Schneider TeSys D.
-
Cờ chỉ thị trạng thái: Giúp giám sát trực quan khi relay tác động.
-
Thiết kế nhỏ gọn: Tiết kiệm không gian trong tủ điện.
🔹 Ứng dụng thực tế
-
Bảo vệ động cơ công suất khoảng 1.5 – 2.2 kW tại 400 V AC.
-
Thường dùng trong:
-
Hệ thống bơm nước, máy nén khí.
-
Băng tải, quạt gió, máy trộn.
-
Các tủ điện công nghiệp, dây chuyền sản xuất.
-
