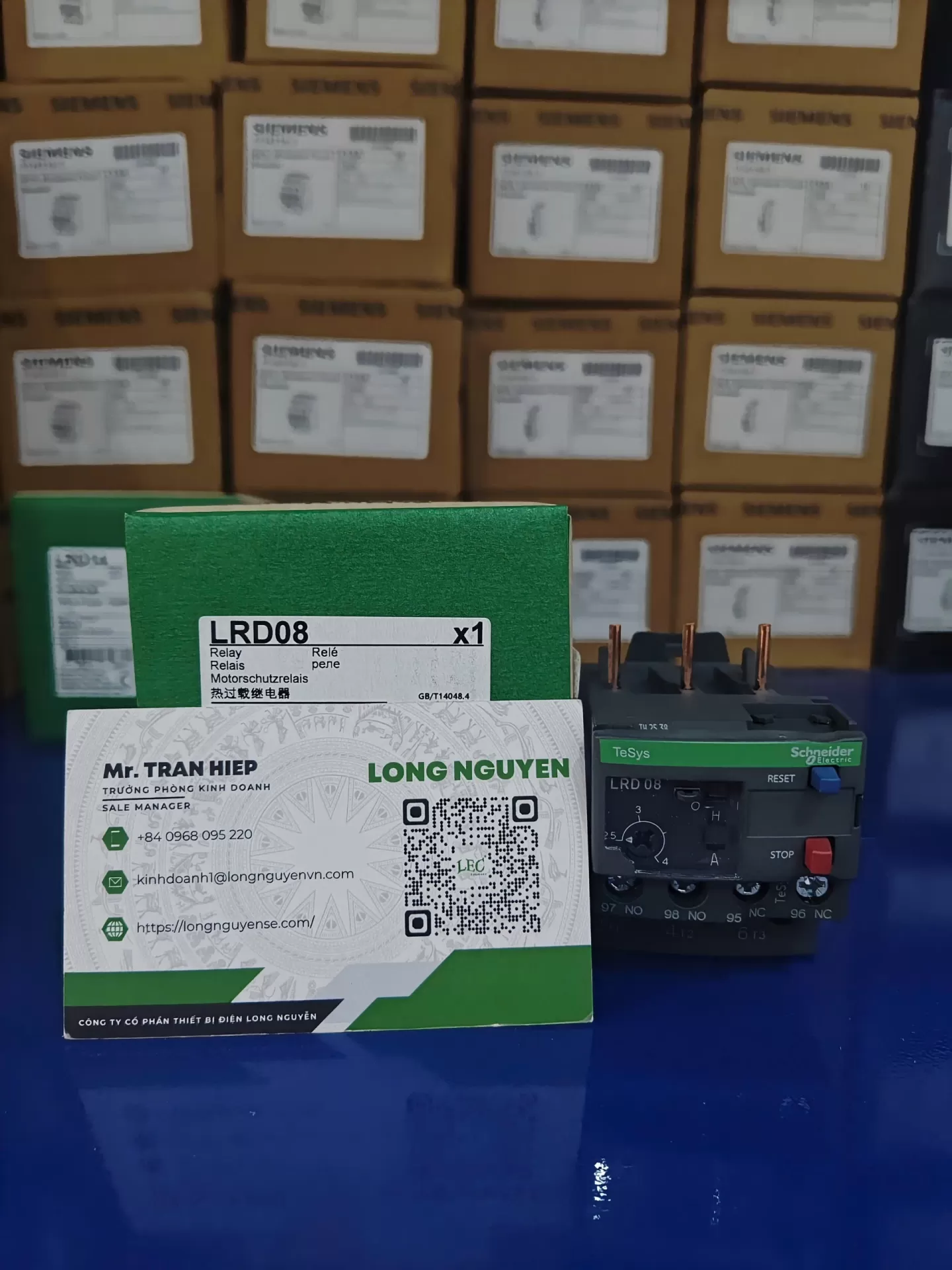

Dưới đây là thông số chi tiết của relay nhiệt LRD08 TeSys D (2.5 – 4.0A, Class 10A) của Schneider Electric:
🔹 Thông tin chung
-
Mã sản phẩm: LRD08
-
Dòng sản phẩm: TeSys Deca – Thermal Overload Relay
-
Dải chỉnh định dòng: 2.5 – 4.0 A
-
Lớp tác động: Class 10A (ngắt ≤ 10 giây khi quá tải 7.2 lần In, theo IEC 60947-4-1)
-
Chức năng: Bảo vệ động cơ điện 3 pha trước các sự cố quá tải, kẹt rôto, mất pha, lệch pha.
-
Tương thích: Kết hợp trực tiếp với contactor TeSys D (LC1D09 … LC1D32).
🔹 Thông số kỹ thuật chi tiết
| Thông số | Giá trị |
|---|---|
| Điện áp cách điện định mức (Ui) | 690 V AC |
| Dải tần số hoạt động | 0 … 400 Hz |
| Dòng chỉnh định (Ir) | 2.5 – 4.0 A (có núm vặn điều chỉnh) |
| Dòng chịu ngắn hạn (Ith) | 5 A (trên mạch tín hiệu phụ) |
| Khả năng bảo vệ | Quá tải nhiệt, kẹt rôto, mất pha |
| Tiếp điểm phụ (Auxiliary contacts) | 1 NO + 1 NC (báo sự cố hoặc điều khiển liên động) |
| Chế độ reset | Manual (bằng tay) hoặc Auto (tự động) |
| Cấp bảo vệ vỏ (IP) | IP20 |
| Khả năng chịu điện áp xung (Uimp) | 6 kV |
| Khả năng cách điện (Dielectric strength) | ~ 1.89 kV AC, 50 Hz |
| Chỉ thị trạng thái | Có cờ báo trạng thái khi relay tác động |
| Nhiệt độ làm việc | -20 … +60 °C |
| Kích thước (WxHxD) | ~ 45 x 66 x 70 mm |
| Khối lượng | Khoảng 0.15 kg |
| Cách đấu nối | Bằng vít siết (screw clamp terminals) |
🔹 Đặc điểm nổi bật
-
Bảo vệ toàn diện: Quá tải, kẹt rôto, mất pha.
-
Cờ chỉ thị (trip indicator flag): Giúp kỹ thuật viên dễ dàng nhận biết tình trạng relay.
-
Lắp đặt linh hoạt: Có thể gắn trực tiếp vào contactor hoặc dùng chân đế phụ.
-
Chế độ reset kép: Người dùng có thể chọn chế độ tự động hoặc bằng tay.
-
Tiết kiệm không gian: Thiết kế nhỏ gọn, phù hợp cho tủ điện công nghiệp.
🔹 Ứng dụng thực tế
-
Bảo vệ động cơ công suất khoảng 0.75 – 1.1 kW tại điện áp 400 V AC.
-
Sử dụng nhiều trong:
-
Hệ thống bơm công nghiệp và dân dụng.
-
Quạt gió, băng tải, máy nén khí.
-
Tủ điện điều khiển động cơ công suất nhỏ – trung bình.
-
