MPCB - Bộ ngắt mạch bảo vệ động cơ là gì ??

MPCB Là Gì?

MPCB (Motor Protection Circuit Breaker) - Bộ ngắt mạch bảo vệ động cơ, là một thiết bị điện kết hợp giữa chức năng của một CB (aptomat) thông thường và các chức năng bảo vệ chuyên biệt dành riêng cho động cơ điện. Không giống với CB chỉ bảo vệ khỏi ngắn mạch và quá tải đơn thuần, MPCB được thiết kế để hiểu và bảo vệ động cơ khỏi các tình huống sự cố đặc thù mà nó phải đối mặt.

Về cơ bản, một MPCB tích hợp ba chức năng chính trong một vỏ thiết bị:

Cầu dao cách ly: Cho phép cách ly động cơ một cách an toàn để bảo trì.
Bộ phận chống quá tải (Thermal Overload): Bảo vệ động cơ khỏi dòng điện quá tải kéo dài.
Bộ phận cắt ngắn mạch (Magnetic Short-Circuit): Ngắt mạch ngay lập tức khi xảy ra sự cố chạm chập, ngắn mạch.

Cấu Tạo và Nguyên Lý Hoạt Động của MPCB

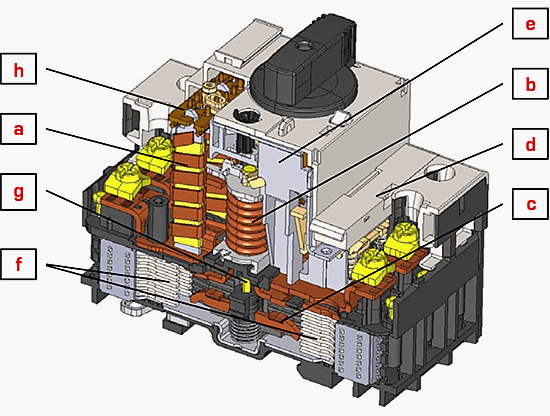

Cấu Tạo

Một MPCB điển hình bao gồm các bộ phận chính:

Tiếp điểm chính: Thực hiện đóng/cắt dòng điện.
Hộp dập hồ quang: Dập tắt hồ quang phát sinh khi ngắt mạch.
Cơ cấu truyền động đóng cắt: Thường là thao tác bằng tay hoặc motor.
Mạch vòng dẫn điện: Dẫn dòng điện chính.
Bộ phận bảo vệ quá tải (Rơ-le nhiệt): Sử dụng lưỡng kim (bimetal) giãn nở nhiệt khi dòng điện vượt ngưỡng, tác động đến cơ cấu ngắt.
Bộ phận bảo vệ ngắn mạch (Rơ-le từ): Sử dụng cuộn solenoid, khi dòng ngắn mạch cực lớn chạy qua sẽ tạo ra lực từ hút và tác động ngắt mạch tức thời.
Nút điều chỉnh dòng điện: Cho phép người dùng cài đặt dòng điện định mức phù hợp với động cơ.

Nguyên Lý Hoạt Động

Chế độ hoạt động bình thường: Khi dòng điện nằm trong ngưỡng cho phép, MPCB đóng mạch bình thường, động cơ hoạt động ổn định.
Khi xảy ra quá tải: Dòng điện vượt quá giá trị cài đặt (thường từ 1.05 đến 1.2 lần Iđm) trong một khoảng thời gian nhất định. Bộ phận rơ-le nhiệt (bimetal) nóng lên, cong lại và kích hoạt cơ cấu ngắt. Thời gian ngắt phụ thuộc vào mức độ quá tải (đặc tính I²t), phù hợp với khả năng chịu đựng của động cơ.
Khi xảy ra ngắn mạch: Dòng điện tăng đột biến (từ 7 đến 15 lần Iđm trở lên). Ngay lập tức, bộ phận rơ-le từ tạo ra lực hút, đập vào cơ cấu ngắt làm hở mạch ngay lập tức (trong vòng vài mili giây), ngăn chặn thiệt hại nghiêm trọng.

Các Chức Năng Bảo Vệ Quan Trọng của MPCB

Bảo vệ quá tải (Overload Protection): Đây là chức năng quan trọng nhất, mô phỏng đường cong giới hạn nhiệt của động cơ. Nó cho phép động cơ chịu đựng dòng khởi động cao trong thời gian ngắn mà không bị ngắt, nhưng sẽ ngắt nếu quá tải kéo dài.
Bảo vệ ngắn mạch (Short-Circuit Protection): Phản ứng nhanh chóng với các sự cố chập mạch, bảo vệ động cơ, dây dẫn và chính MPCB khỏi hỏng hóc.
Bảo vệ mất pha (Phase Loss/Unbalance Protection): Khi một trong ba pha bị mất, dòng điện ở hai pha còn lại sẽ tăng cao. MPCB sẽ phát hiện sự mất cân bằng này và ngắt mạch để bảo vệ động cơ khỏi bị cháy.
Bảo vệ kẹt rotor (Rotor Jam Protection): Khi rotor động cơ bị kẹt, dòng điện tăng rất cao tương tự ngắn mạch. MPCB sẽ ngắt mạch nhanh chóng.
Chức năng cách ly (Isolation Function): Cung cấp một khe hở cách ly rõ ràng, đảm bảo an toàn cho nhân viên khi bảo trì.

Tại Sao Nên Sử Dụng MPCB Thay Vì Aptomat Thông Thường?

Nhiều người thắc mắc tại sao không dùng CB kết hợp với rơ-le nhiệt. Dưới đây là lý do MPCB được ưu tiên:

Tích hợp và tối ưu hóa: MPCB gom nhiều chức năng vào một thiết bị, tiết kiệm không gian tủ điện, giảm chi phí lắp đặt và đấu nối.
Bảo vệ chuyên biệt: Đường cong đặc tính ngắt của MPCB được thiết kế riêng để phù hợp với đặc tính khởi động và chịu tải của động cơ, trong khi CB thông thường có thể ngắt nhầm khi động cơ khởi động.
Bảo vệ mất pha: Hầu hết MPCB đều có chức năng này, trong khi bộ CB + Rơ-le nhiệt rời có thể không có hoặc phải lắp thêm.
Độ tin cậy cao: Việc tích hợp giúp giảm số điểm đấu nối, tăng độ tin cậy cho toàn hệ thống.

Ứng Dụng Của MPCB Trong Thực Tế

MPCB được sử dụng rộng rãi trong mọi ngành công nghiệp có sử dụng động cơ điện:

Hệ thống bơm nước, bơm công nghiệp.
Máy nén khí.
Băng tải, hệ thống vận chuyển.
Quạt thông gió, điều hòa không khí.
Máy móc sản xuất: Máy ép, máy trộn, máy cán...

Hướng Dẫn Lựa Chọn MPCB Phù Hợp

Để chọn MPCB chính xác, cần dựa trên các thông số sau:

Dòng điện định mức của động cơ (Iđm): Đây là thông số cơ bản nhất. Chọn MPCB có dải điều chỉnh dòng điện bao phủ dòng định mức của động cơ.
Dòng điện khởi động và thời gian khởi động: Đảm bảo MPCB không ngắt trong quá trình khởi động.
Điện áp làm việc: Phù hợp với điện áp hệ thống (380VAC, 415VAC...).
Khả năng cắt ngắn mạch (Icu/Ics): Chọn MPCB có khả năng cắt lớn hơn dòng ngắn mạch tính toán tại vị trí lắp đặt.
Số cực: Thường là 3 cực cho động cơ 3 pha.

Lắp đặt và bảo trì MPCB

Lắp đặt: MPCB nên được lắp đặt trong tủ điện, đảm bảo không gian thông thoáng và dễ dàng thao tác.
Bảo trì định kỳ: Kiểm tra tiếp điểm, thử chức năng ngắt quá tải, ngắn mạch và bảo vệ lệch pha để đảm bảo thiết bị hoạt động ổn định.
Điều chỉnh dòng bảo vệ: Định kỳ kiểm tra và điều chỉnh dòng bảo vệ theo tải thực tế của động cơ để tối ưu hóa hiệu suất và tuổi thọ.

MPCB và các thiết bị bảo vệ động cơ khác

Ngoài MPCB, một số thiết bị bảo vệ khác cũng được sử dụng:

Contactor + Rơ le nhiệt (Overload Relay): Thường dùng cho động cơ nhỏ, cần phối hợp nhiều thiết bị.
MCCB + Relay bảo vệ: Phù hợp với động cơ lớn, cần bảo vệ cao cấp và tính năng mở rộng.
EOCR (Electronic Overcurrent Relay): Bảo vệ điện tử, chính xác và tích hợp nhiều tính năng thông minh.

MPCB ưu điểm là tích hợp đầy đủ chức năng bảo vệ trong một thiết bị duy nhất, giúp tiết kiệm không gian, chi phí và đơn giản hóa hệ thống.

Kết luận:

MPCB không còn là một thiết bị xa lạ mà đã trở thành "lá chắn thép" không thể thiếu cho mọi động cơ công nghiệp. Việc hiểu rõ nguyên lý, chức năng và cách lựa chọn MPCB phù hợp sẽ giúp các kỹ sư, nhà vận hành tối ưu hóa hệ thống, ngăn ngừa sự cố, giảm thiểu thời gian ngừng máy và quan trọng nhất là đảm bảo an toàn cho con người và thiết bị. Đầu tư một MPCB chất lượng chính là đầu tư cho sự ổn định và bền vững của cả dây chuyền sản xuất.
