Giới thiệu chung về rơ le bảo vệ EOCR Schneider

Rơ le bảo vệ quá tải EOCR của Schneider là thiết bị điện tử thông minh, chuyên dùng để bảo vệ động cơ khỏi các tình trạng như: quá tải, kẹt rôto, mất pha, ngược pha, lệch pha, dòng không đối xứng... Với công nghệ hiện đại, rơ le EOCR mang lại độ chính xác cao, phản ứng nhanh và tuổi thọ bền bỉ. Trong số đó, ba dòng sản phẩm phổ biến nhất hiện nay là: EOCRSS, EOCRSSD và EOCRDS3.

Mỗi dòng có tính năng và ưu điểm riêng, phù hợp với từng nhu cầu sử dụng khác nhau trong công nghiệp, dân dụng hay tòa nhà thông minh. Vậy nên chọn loại nào cho phù hợp? Hãy cùng phân tích chi tiết.

1. Rơ le EOCRSS – Giải pháp bảo vệ cơ bản, hiệu quả

Tính năng nổi bật:

• Bảo vệ quá tải, kẹt rôto, mất pha, ngược pha.

• Dải dòng từ 0.5 – 60A. Lên đến 400A khi kết hợp với biến dòng CT

• Hoạt động kiểu điện tử thông minh với nút vặn chỉnh đơn giản.

• Đầu ra rơ le dạng khô (Dry Contact).

• Kích thước nhỏ gọn, lắp trên thanh DIN dễ dàng.

Phù hợp với:

• Ứng dụng vừa và nhỏ: động cơ bơm, quạt, máy nén khí công suất <45kW.

• Hệ thống không yêu cầu hiển thị số hoặc giao tiếp truyền thông.

• Nhà máy vừa và nhỏ, hệ thống cấp nước, HVAC, băng tải nhỏ...

Ưu điểm:

• Giá thành hợp lý.

• Thiết kế đơn giản, dễ cài đặt.

• Độ tin cậy cao trong các môi trường công nghiệp tiêu chuẩn.

2. Rơ le EOCRSSD – Tích hợp màn hình LED và chức năng mở rộng

Tính năng nổi bật:

• Tương tự EOCRSS nhưng được nâng cấp với:

  • Màn hình hiển thị LED thông số vận hành.

  • Bảo vệ 2 dây

  • Dải dòng cơ bản tùy chọn theo mã hàng từ 0.5 – 60A, có model lên đến 400A khi kết hợp với biến dòng CT

  • Tùy chọn cấp điện AC hoặc DC.

• Có thể ghi lại lỗi gần nhất giúp dễ bảo trì.

Phù hợp với:

• Hệ thống cần giám sát chi tiết hoạt động động cơ.

• Các trạm bơm lớn, máy ép, hệ thống tự động hóa cần truyền thông.

• Nhà máy công nghiệp trung bình – lớn, nhà máy xử lý nước, thực phẩm...

Ưu điểm:

• Theo dõi dễ dàng nhờ màn hình LED.

• Giao tiếp truyền thông giúp kết nối SCADA, PLC.

• Giúp phát hiện lỗi nhanh, nâng cao khả năng bảo trì chủ động.

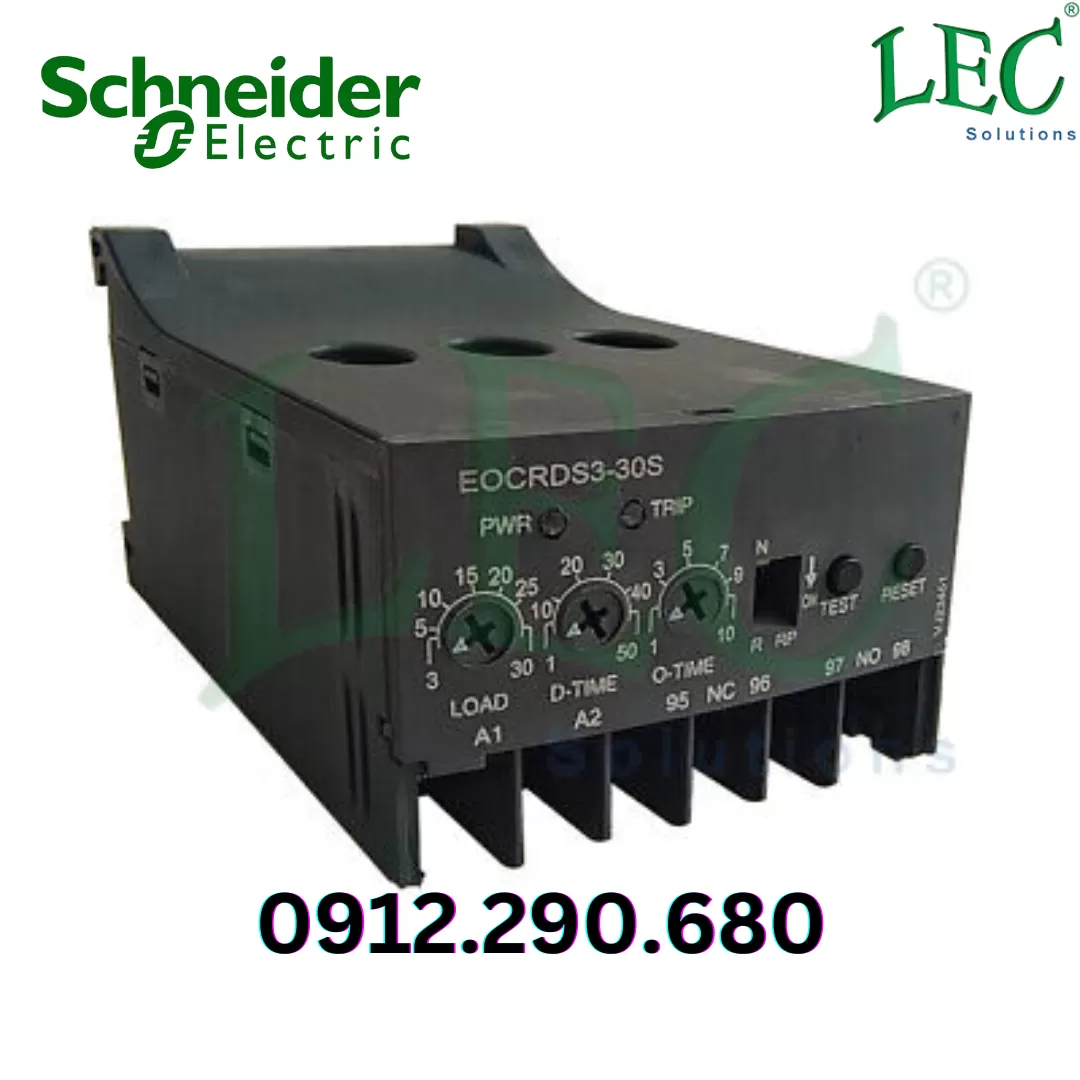

3. Rơ le EOCRDS3 – Bảo vệ toàn diện, tích hợp đa chức năng

Tính năng nổi bật:

• Bảo vệ toàn diện: quá tải, kẹt rôto, mất pha, ngược pha, dòng không đối xứng, quá dòng, thấp dòng, mất dòng, thời gian khởi động.

• Bảo vệ 3 Pha.

• Dải dòng rộng: 0.5 – 800A (khi kết hợp với biến dòng CT)..

• Khả năng chịu môi trường khắc nghiệt.

Phù hợp với:

• Hệ thống yêu cầu giám sát và bảo vệ phức tạp: nhà máy sản xuất tự động, nhà máy hóa chất, luyện kim, xử lý nước quy mô lớn.

• Động cơ công suất lớn hoặc hoạt động trong môi trường khắc nghiệt.

• Các ứng dụng cần báo lỗi từ xa, tích hợp với hệ thống điều khiển trung tâm.

Ưu điểm:

• Tính năng bảo vệ vượt trội.

• Quản lý động cơ chính xác và chuyên nghiệp.

• Dễ dàng tích hợp hệ thống SCADA, DCS...

So sánh tổng quan giữa EOCRSS – EOCRSSD – EOCRDS3

Lựa chọn rơ le phù hợp theo nhu cầu thực tế

• Bạn chỉ cần bảo vệ quá tải cơ bản? → Chọn EOCRSS.

• Bạn cần theo dõi và điều khiển từ xa, nhưng không quá phức tạp? → EOCRSSD là lựa chọn tốt.

• Bạn muốn bảo vệ toàn diện, giám sát chuyên sâu và tích hợp hệ thống hiện đại? → EOCRDS3 là giải pháp tối ưu.

Kết luận

Tùy vào mục đích sử dụng, công suất động cơ, mức độ giám sát và ngân sách, bạn có thể lựa chọn EOCRSS, EOCRSSD hoặc EOCRDS3 phù hợp nhất. Mỗi dòng sản phẩm đều mang lại giải pháp bảo vệ đáng tin cậy cho hệ thống điện, giúp bạn yên tâm vận hành, giảm thiểu rủi ro và tiết kiệm chi phí bảo trì.

Nếu bạn cần tư vấn kỹ hơn về thông số kỹ thuật và lắp đặt, hãy liên hệ với nhà phân phối thiết bị điện Schneider chính hãng để được hỗ trợ chuyên sâu và báo giá tốt nhất.
