Trong hệ thống điều khiển và bảo vệ động cơ, MPCB (Motor Protection Circuit Breaker) – bộ ngắt mạch bảo vệ động cơ – là thiết bị không thể thiếu để đảm bảo an toàn và tăng tuổi thọ cho toàn bộ dây chuyền sản xuất. MPCB được thiết kế chuyên dụng hơn MCCB hay MCB, với khả năng bảo vệ kết hợp quá tải, ngắn mạch và mất pha ngay trong một thiết bị nhỏ gọn. Tuy nhiên, để lựa chọn MPCB phù hợp với nhu cầu sử dụng, người dùng cần nắm rõ các tiêu chí kỹ thuật, đặc điểm của từng dòng sản phẩm, cũng như môi trường ứng dụng thực tế.

Bài viết này sẽ giúp bạn hiểu rõ cách chọn MPCB đúng tiêu chuẩn, tối ưu chi phí và hiệu quả vận hành.

⭐ 1. MPCB là gì? Tại sao cần phải sử dụng?

MPCB – Motor Protection Circuit Breaker là thiết bị đóng cắt và bảo vệ chuyên dụng cho động cơ. Khác với MCCB hoặc MCB, MPCB được thiết kế theo đặc tính dòng điện của động cơ, giúp bảo vệ chính xác và toàn diện hơn.

1.1 Chức năng chính của MPCB

• Bảo vệ quá tải: thông qua cơ chế rơ-le nhiệt, MPCB tự ngắt khi dòng vượt ngưỡng định mức.

• Bảo vệ ngắn mạch: phản ứng cực nhanh bằng bộ phận tác động từ (magnetic trip).

• Bảo vệ mất pha / kẹt tải: giúp động cơ tránh cháy cuộn dây khi tải không đồng đều.

• Đóng cắt động cơ trực tiếp: nhiều dòng MPCB có khả năng thay thế contactor ở tải nhỏ.

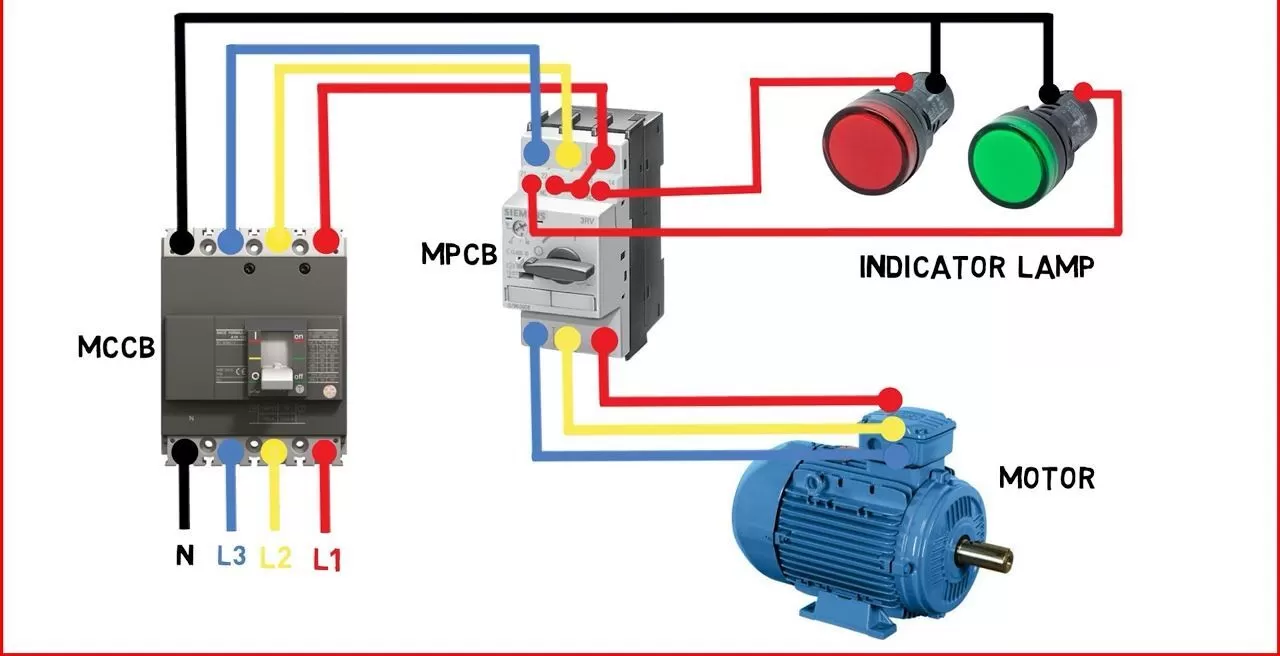

1.2 Ứng dụng của MPCB

• Hệ thống bơm nước, máy nén, quạt, băng tải

• Dây chuyền sản xuất trong nhà máy

• Tủ phân phối động cơ MCC

• Máy CNC, máy sấy, hệ thống HVAC

Nhờ thiết kế chuyên biệt, MPCB giúp động cơ vận hành ổn định, giảm thời gian dừng máy, giảm chi phí sửa chữa và bảo trì.

⭐ 2. Lợi ích khi chọn MPCB đúng chuẩn

Việc lựa chọn đúng MPCB theo công suất và tính chất hoạt động của động cơ mang lại lợi ích lớn:

✔ Bảo vệ toàn diện

Ngăn chặn hiệu quả sự cố quá tải, kẹt tải, ngắn mạch, sụt áp.

✔ Tăng tuổi thọ động cơ

Giảm nóng cuộn dây, tránh cháy động cơ.

✔ Giảm chi phí vận hành

Giảm hỏng hóc và thời gian downtime trong nhà máy.

✔ Đảm bảo an toàn cho người vận hành

Ngăn ngừa nguy cơ cháy nổ và sự cố điện.

⭐ 3. Các tiêu chí quan trọng khi lựa chọn MPCB phù hợp

Để chọn đúng MPCB cho động cơ, người dùng cần dựa vào các tiêu chí kỹ thuật sau:

🔷 3.1 Công suất và dòng định mức của động cơ

Động cơ có công suất càng lớn thì dòng khởi động và dòng làm việc càng cao. MPCB cần có Ith, In phù hợp với thông số động cơ.

Ví dụ:

• Động cơ 5.5kW – 11A → chọn MPCB dải 10–16A

• Động cơ 15kW – 29A → chọn MPCB dải 25–32A

Dải chỉnh dòng của MPCB phải bao phủ ít nhất 1.0 × In đến 1.6 × In để vận hành ổn định.

🔷 3.2 Khả năng cắt ngắn mạch (Icu)

Icu là thông số cực kỳ quan trọng để đảm bảo an toàn.

• Khu vực công nghiệp → cần MPCB Icu ≥ 10kA

• Tải nhỏ, dân dụng → Icu 6kA là đủ

Nếu khu vực có dòng sự cố cao mà dùng MPCB Icu thấp, thiết bị sẽ không chịu được sự cố, gây nguy hiểm và dễ hỏng.

🔷 3.3 Loại tải và chế độ hoạt động

Tải càng nặng – động cơ càng cần MPCB nhạy và dải chỉnh dòng rộng.

• Tải nhẹ: quạt, băng tải nhỏ

• Tải trung bình: máy nén, bơm nước

• Tải nặng: nghiền, cẩu trục, máy ép

🔷 3.4 Môi trường lắp đặt

Nhiệt độ, độ ẩm, rung động có thể làm thay đổi ngưỡng hoạt động của MPCB.

• Lắp ở tủ ngoài trời → chọn MPCB chuẩn IP cao, vật liệu bền

• Lắp trong nhà máy nhiều bụi → cần loại có vỏ cách điện chắc chắn

• Lắp trong môi trường nhiệt độ cao → xem xét hệ số giảm dòng (derating)

🔷 3.5 Phụ kiện mở rộng

Một số MPCB hỗ trợ nhiều phụ kiện giúp gia tăng tính linh hoạt:

• Tiếp điểm phụ NO/NC

• Khóa liên động

• Bộ tay quay

• Bộ gắn DIN rail

• Module báo hiệu

Chọn MPCB hỗ trợ phụ kiện sẽ thuận tiện cho việc mở rộng hệ thống sau này.

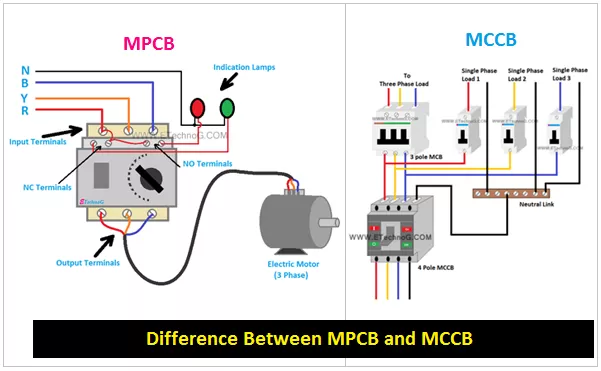

⭐ 4. So sánh MPCB với MCB và MCCB – Nên dùng loại nào?

➜ Nếu đang dùng động cơ → phải sử dụng MPCB, không thay bằng MCB hoặc MCCB.

⭐ 5. Gợi ý chọn MPCB theo thương hiệu uy tín

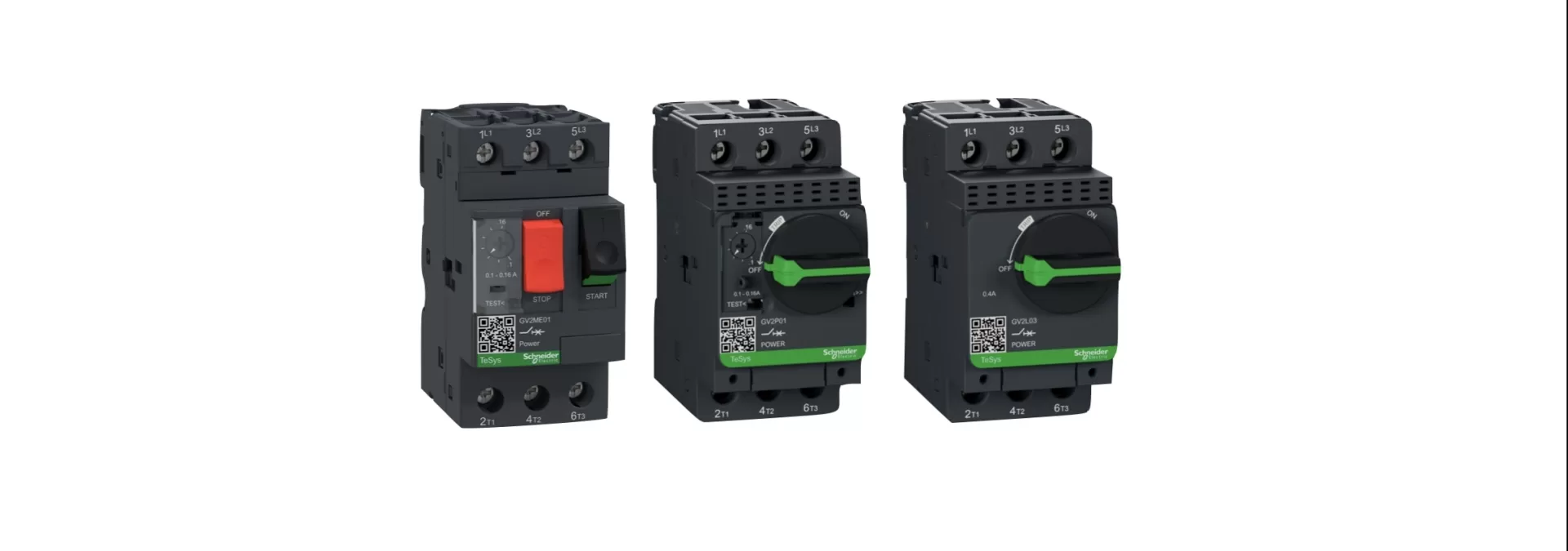

✔ MPCB Schneider GV2 / GV3

• Bền, chính xác

• Linh kiện dễ tìm

• Phù hợp hầu hết hệ thống công nghiệp

✔ MPCB ABB MS116 / MS132

• Khả năng cắt cao

• Chịu tải tốt

• Phù hợp tải nặng

✔ MPCB LS Electric Metasol MMS

• Giá tốt

• Đủ tính năng

• Phù hợp hệ thống vừa và nhỏ

⭐ 6. Quy trình chọn MPCB nhanh – 5 bước

1️⃣ Xác định công suất và dòng định mức của động cơ
2️⃣ Chọn dải chỉnh dòng phù hợp
3️⃣ Kiểm tra Icu và tiêu chuẩn an toàn
4️⃣ Chọn loại phù hợp với môi trường lắp đặt
5️⃣ Ưu tiên thương hiệu uy tín – dễ mua phụ kiện thay thế

⭐ 7. Kết luận: Chọn MPCB đúng chuẩn để bảo vệ động cơ hiệu quả

Việc lựa chọn MPCB phù hợp với nhu cầu sử dụng không chỉ giúp bảo vệ động cơ tối ưu, mà còn giảm chi phí vận hành, nâng cao hiệu suất và duy trì sự ổn định cho toàn bộ hệ thống điện. MPCB là thiết bị bắt buộc trong các ứng dụng công nghiệp, đặc biệt là các dây chuyền yêu cầu sự liên tục và an toàn cao.

Nếu bạn đang phân vân loại MPCB nào phù hợp với công suất động cơ của mình, hãy để lại thông tin — tôi có thể hỗ trợ bạn chọn đúng thiết bị, đúng dải dòng và đúng thương hiệu.
