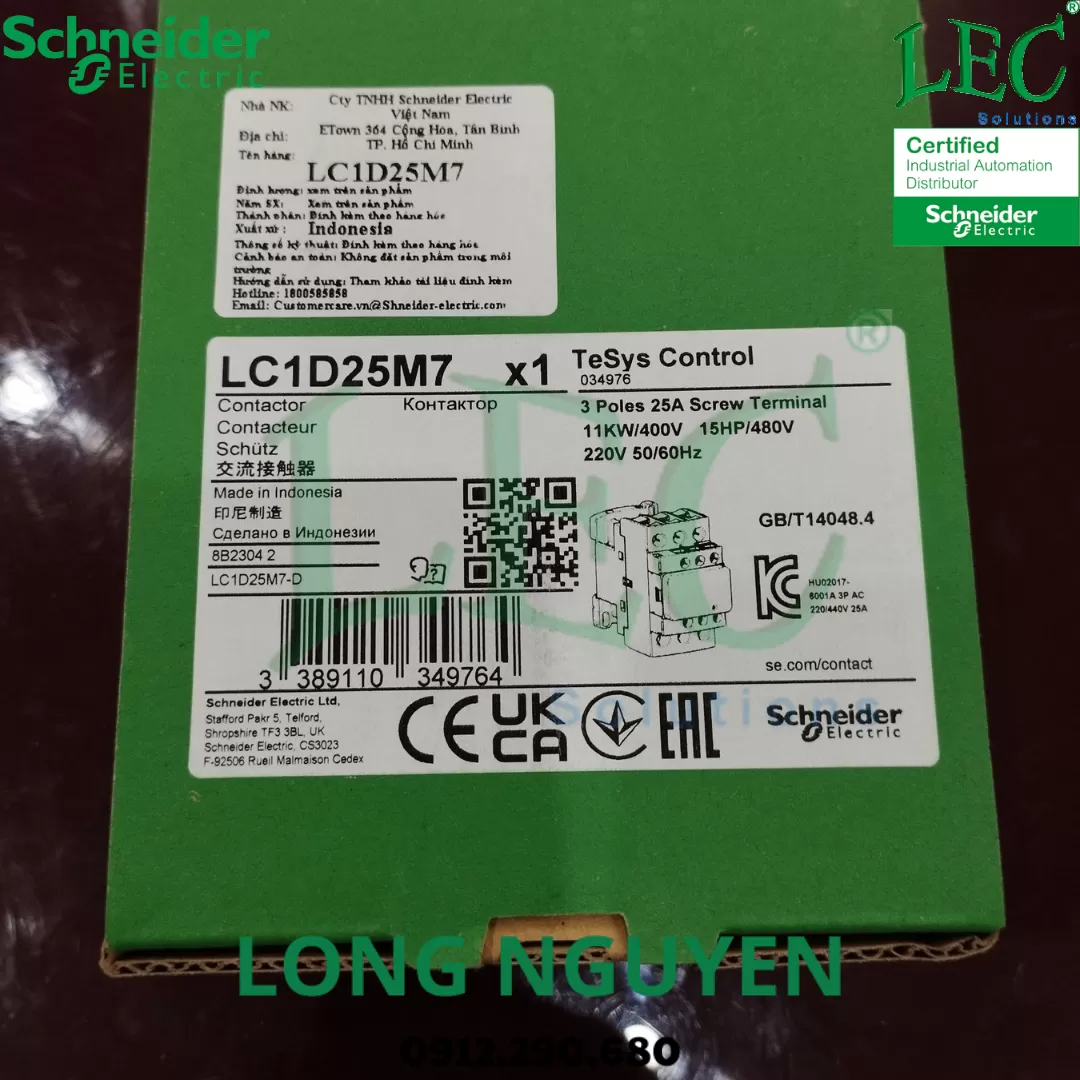

Khởi động từ Schneider LC1D25M7 25A 3P cuộn hút 220V AC
Khởi động từ Schneider LC1D25M7 thuộc dòng TeSys Deca, chuyên dùng để đóng cắt và điều khiển động cơ điện trong hệ thống công nghiệp. Sản phẩm có 3 cực chính thường mở (3NO), dòng định mức 25A theo cấp sử dụng AC-3 và cuộn hút 220V AC 50/60Hz. Thiết bị phù hợp cho tủ điện điều khiển, hệ thống bơm, quạt và máy móc công nghiệp.
1. Thông số kỹ thuật LC1D25M7
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | LC1D25M7 |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | TeSys Deca |
| Loại thiết bị | Khởi động từ (Contactor) |
| Số cực chính | 3P – 3NO |
| Dòng định mức AC-3 | 25A tại điện áp đến 440V AC |
| Dòng định mức AC-1 | 40A |
| Điện áp mạch lực | Tối đa 690V AC |
| Điện áp cuộn hút | 220V AC |
| Tần số cuộn hút | 50/60Hz |
| Tiếp điểm phụ tích hợp | 1NO + 1NC |
| Công suất động cơ tham khảo | 11kW tại 380–400V AC, chế độ AC-3 |
| Kiểu đấu nối | Cầu đấu vít |
| Kiểu lắp đặt | Thanh DIN hoặc bắt vít |
| Ứng dụng | Đóng cắt và điều khiển động cơ điện |
2. Ưu điểm nổi bật của khởi động từ Schneider LC1D25M7
-
Dòng định mức AC-3 25A: Phù hợp điều khiển động cơ điện theo yêu cầu tải và điều kiện vận hành thực tế.
-
Cuộn hút 220V AC: Dễ dàng tích hợp vào mạch điều khiển sử dụng nguồn điện xoay chiều 220V.
-
Tiếp điểm phụ 1NO + 1NC: Hỗ trợ mạch tự giữ, liên động và phản hồi trạng thái.
-
Thiết kế nhỏ gọn: Thuận tiện lắp đặt trong tủ điện điều khiển và máy móc công nghiệp.
-
Khả năng phối hợp phụ kiện: Có thể kết hợp với rơ le nhiệt và các phụ kiện tương thích thuộc hệ sinh thái TeSys của Schneider Electric.
3. Ứng dụng thực tế
Khởi động từ LC1D25M7 được sử dụng trong:
-
Tủ điện khởi động trực tiếp động cơ (DOL).
-
Hệ thống bơm nước, quạt thông gió và máy nén.
-
Máy móc và dây chuyền sản xuất công nghiệp.
-
Hệ thống điều khiển động cơ ba pha.
-
Mạch điều khiển sử dụng nút nhấn, rơ le trung gian hoặc PLC.
4. Rơ le nhiệt lắp kèm LC1D25M7
Khi sử dụng LC1D25M7 để điều khiển động cơ, nên phối hợp với rơ le nhiệt Schneider dòng LRD tương thích. Dải chỉnh dòng của rơ le nhiệt phải phù hợp với dòng định mức ghi trên nhãn động cơ.
Ngoài ra, cần lựa chọn thiết bị bảo vệ ngắn mạch phù hợp để bảo vệ hệ thống và phối hợp với công tắc tơ.
5. Lưu ý khi lựa chọn và lắp đặt
-
Kiểm tra điện áp cuộn hút 220V AC, 50/60Hz trước khi cấp nguồn.
-
Chọn công tắc tơ theo dòng động cơ và cấp sử dụng AC-3.
-
Kiểm tra sơ đồ đấu nối tiếp điểm chính, tiếp điểm phụ và mạch điều khiển.
-
Tuân thủ hướng dẫn đấu dây, lực siết đầu nối và quy trình an toàn điện.
6. Mua khởi động từ Schneider LC1D25M7 tại Long Nguyễn
Công ty Cổ phần Thiết bị Điện Long Nguyễn tư vấn lựa chọn khởi động từ Schneider Electric, rơ le nhiệt LRD và các thiết bị đóng cắt, bảo vệ cho hệ thống điện công nghiệp.
Liên hệ Long Nguyễn để được tư vấn lựa chọn LC1D25M7 và phụ kiện phù hợp với nhu cầu sử dụng.
