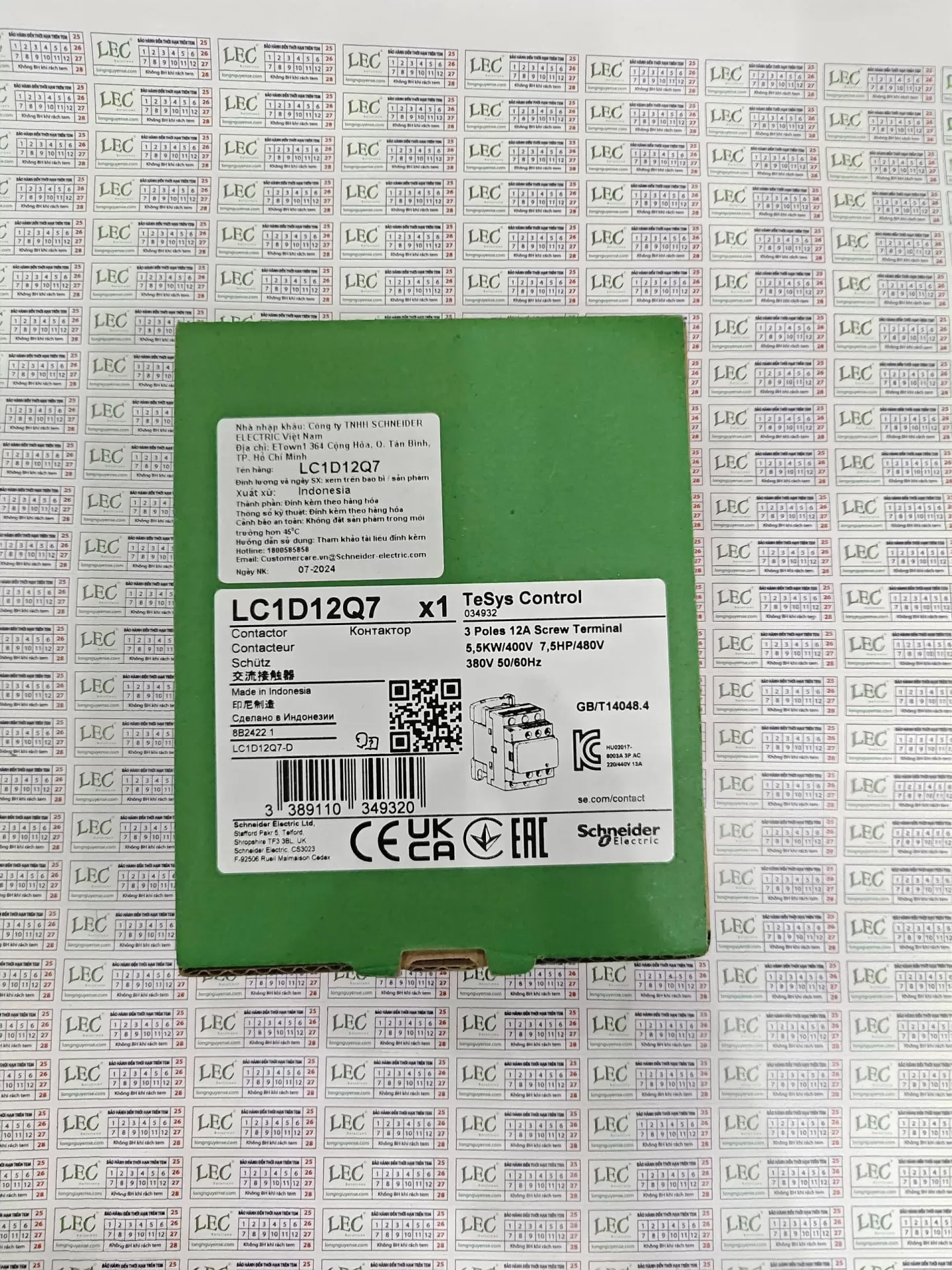

LC1D12Q7 – Khởi động từ Schneider 12A cuộn hút 380VAC
1. Giới thiệu sản phẩm
Khởi động từ Schneider LC1D12Q7 thuộc dòng TeSys D/TeSys Deca, chuyên dùng để đóng cắt và điều khiển động cơ điện trong hệ thống công nghiệp, tủ điện động lực và dây chuyền tự động hóa.
Sản phẩm có 3 cực chính thường mở (3P – 3NO), dòng định mức 12A theo cấp sử dụng AC-3 và cuộn hút 380VAC, 50/60Hz. Thiết bị phù hợp với mạch điều khiển sử dụng nguồn xoay chiều 380V, hỗ trợ đóng cắt động cơ và tích hợp vào hệ thống điều khiển công nghiệp.
2. Thông số kỹ thuật LC1D12Q7
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | LC1D12Q7 |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | TeSys D / TeSys Deca |
| Loại thiết bị | Khởi động từ (contactor) |
| Số cực chính | 3P |
| Tiếp điểm chính | 3NO |
| Dòng định mức AC-3 | 12A |
| Dòng định mức AC-1 | 25A |
| Điện áp mạch lực | Tối đa 690VAC |
| Điện áp cuộn hút | 380VAC |
| Tần số cuộn hút | 50/60Hz |
| Công suất động cơ tham khảo | 5,5kW tại 380–400VAC, cấp AC-3 |
| Tiếp điểm phụ tích hợp | 1NO + 1NC |
| Điện áp chịu xung định mức | 6kV |
| Kiểu đấu nối | Cọc vít |
| Chiều rộng tham khảo | 45mm |
3. Đặc điểm nổi bật của khởi động từ Schneider LC1D12Q7
Cuộn hút 380VAC
LC1D12Q7 sử dụng cuộn hút 380VAC, 50/60Hz, phù hợp với mạch điều khiển có nguồn cấp tương ứng. Khi lựa chọn hoặc thay thế thiết bị, cần kiểm tra điện áp thực tế tại hai đầu cuộn hút để đảm bảo contactor hoạt động đúng.
Đóng cắt động cơ hiệu quả
Với dòng định mức 12A theo cấp AC-3, sản phẩm phù hợp điều khiển các động cơ có dòng điện tương ứng. Công suất tham khảo đạt 5,5kW tại 380–400VAC; cần căn cứ vào dòng định mức trên nhãn động cơ và điều kiện vận hành thực tế.
Tích hợp tiếp điểm phụ 1NO + 1NC
Tiếp điểm phụ hỗ trợ thiết kế mạch tự giữ, liên động và phản hồi trạng thái hoạt động của contactor theo sơ đồ điều khiển.
Thiết kế nhỏ gọn
Khởi động từ có chiều rộng tham khảo 45mm, thuận tiện bố trí trong tủ điện điều khiển và hệ thống tự động hóa công nghiệp.
4. Ứng dụng của LC1D12Q7
-
Điều khiển đóng cắt động cơ điện 3 pha.
-
Điều khiển máy bơm, quạt công nghiệp và các cơ cấu truyền động phù hợp công suất.
-
Lắp đặt trong tủ điện động lực và tủ điều khiển máy móc.
-
Sử dụng trong dây chuyền sản xuất và hệ thống tự động hóa.
-
Kết hợp với rơ le nhiệt để bảo vệ động cơ khi quá tải.
5. Lưu ý khi lựa chọn và lắp đặt
-
Kiểm tra đúng mã LC1D12Q7 và điện áp cuộn hút 380VAC.
-
Không nhầm cuộn hút 380VAC với các phiên bản 110VAC, 220VAC hoặc điện áp khác.
-
Chọn rơ le nhiệt theo dòng định mức của động cơ và phạm vi điều chỉnh phù hợp.
-
Phân biệt dòng AC-1 và AC-3 khi lựa chọn contactor cho tải động cơ.
-
Phối hợp contactor với aptomat, dây dẫn và thiết bị bảo vệ theo thiết kế hệ thống.
-
Ngắt nguồn điện trước khi lắp đặt hoặc bảo trì.
6. Mua khởi động từ Schneider LC1D12Q7 tại Long Nguyễn
Công ty Cổ phần Thiết bị Điện Long Nguyễn tư vấn lựa chọn khởi động từ Schneider theo mã sản phẩm, dòng định mức, điện áp cuộn hút và nhu cầu sử dụng thực tế.
Liên hệ Long Nguyễn để được tư vấn và báo giá khởi động từ Schneider LC1D12Q7 12A, cuộn hút 380VAC, cùng các thiết bị bảo vệ động cơ và phụ kiện tủ điện tương thích.
