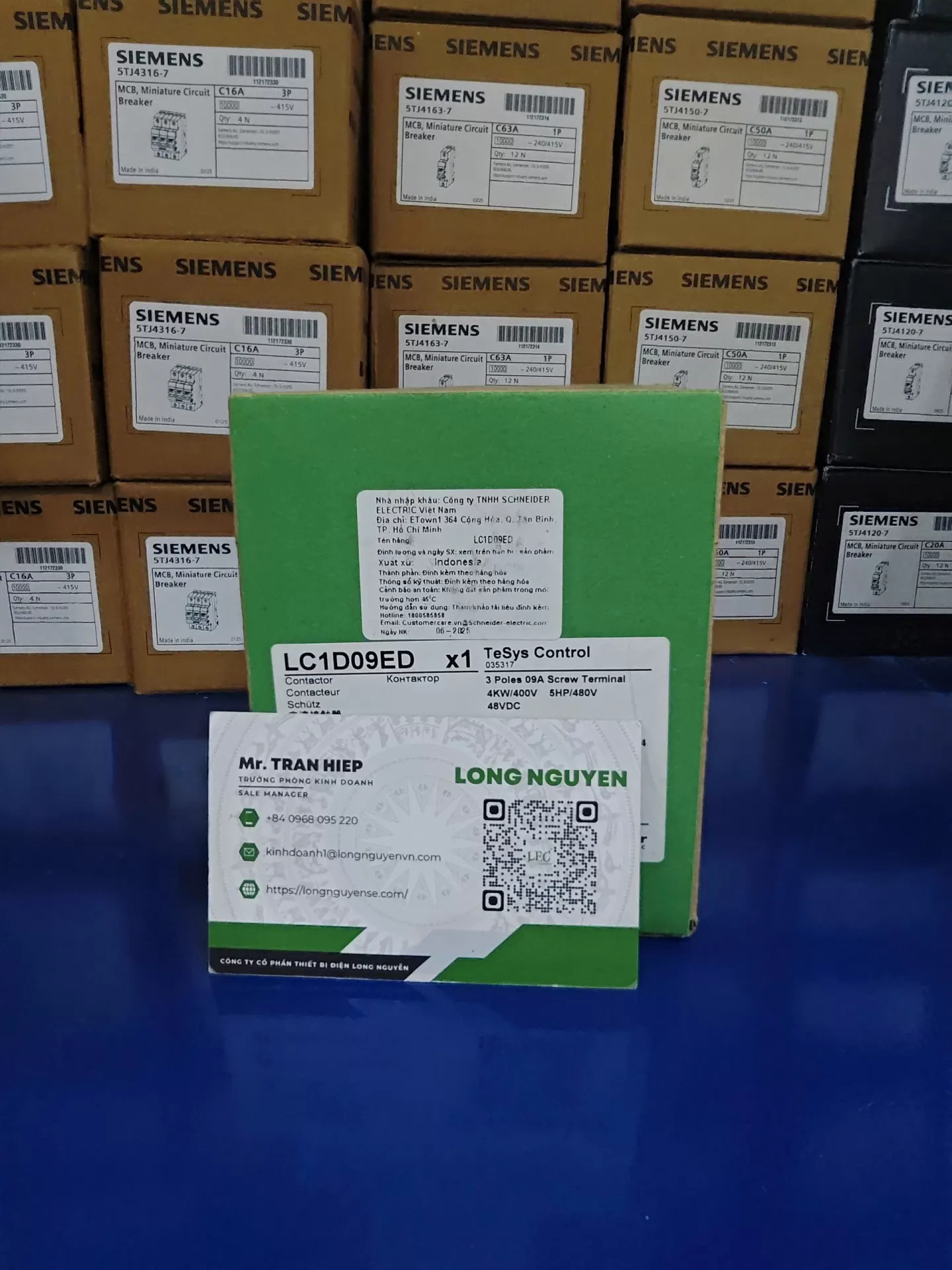

Khởi động từ Schneider LC1D09ED 9A, cuộn hút 48VDC
1. Giới thiệu sản phẩm
Khởi động từ Schneider LC1D09ED thuộc dòng TeSys D/TeSys Deca, được sử dụng để đóng cắt và điều khiển động cơ điện trong hệ thống tự động hóa, máy móc công nghiệp và tủ điện điều khiển.
Sản phẩm có 3 cực chính 3NO, dòng định mức 9A theo cấp sử dụng AC-3 và cuộn hút 48VDC. Thiết bị phù hợp với các mạch điều khiển sử dụng nguồn điện một chiều 48V, giúp điều khiển đóng cắt mạch động lực theo tín hiệu điều khiển.
2. Thông số kỹ thuật LC1D09ED
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | LC1D09ED |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | TeSys D / TeSys Deca |
| Loại thiết bị | Khởi động từ (contactor) |
| Số cực chính | 3P |
| Tiếp điểm chính | 3NO |
| Dòng định mức AC-3 | 9A |
| Điện áp hoạt động mạch lực | Tối đa 690VAC |
| Điện áp cuộn hút | 48VDC |
| Công suất động cơ tham khảo | 4kW tại 380–400VAC, cấp AC-3 |
| Dòng nhiệt quy ước Ith | 25A |
| Tiếp điểm phụ tích hợp | 1NO + 1NC |
| Kiểu đấu nối | Cọc vít |
| Ứng dụng | Điều khiển động cơ, đóng cắt tải |
3. Đặc điểm nổi bật của Schneider LC1D09ED
Cuộn hút 48VDC
LC1D09ED sử dụng cuộn hút 48VDC, thích hợp với hệ thống điều khiển có nguồn 48V một chiều. Khi lựa chọn hoặc thay thế contactor, cần kiểm tra đúng điện áp và loại nguồn cấp cho cuộn hút.
Khả năng đóng cắt động cơ
Với dòng định mức 9A ở cấp AC-3, sản phẩm phù hợp điều khiển các động cơ có dòng điện tương ứng. Công suất động cơ tham khảo đạt 4kW tại 380–400VAC; cần căn cứ vào dòng định mức trên nhãn động cơ và điều kiện vận hành thực tế.
Tiếp điểm phụ hỗ trợ điều khiển
Các tiếp điểm phụ 1NO + 1NC hỗ trợ thiết kế mạch tự giữ, liên động và phản hồi trạng thái tùy theo sơ đồ đấu nối.
Thiết kế phù hợp cho tủ điện công nghiệp
Khởi động từ có thiết kế nhỏ gọn, thuận tiện bố trí trong tủ điện điều khiển, máy móc sản xuất và các hệ thống tự động hóa.
4. Ứng dụng của khởi động từ LC1D09ED
-
Đóng cắt và điều khiển động cơ điện 3 pha.
-
Điều khiển bơm nước, quạt và các cơ cấu truyền động phù hợp công suất.
-
Lắp đặt trong tủ điện công nghiệp và tủ điều khiển máy móc.
-
Sử dụng trong mạch điều khiển có nguồn cuộn hút 48VDC.
-
Kết hợp với rơ le nhiệt để bảo vệ động cơ khi quá tải.
5. Lưu ý khi lựa chọn và lắp đặt
-
Kiểm tra đúng mã LC1D09ED, đặc biệt là cuộn hút 48VDC; không nhầm với các phiên bản 24VDC, 36VDC hoặc cuộn hút AC.
-
Chọn rơ le nhiệt theo dòng định mức của động cơ và phạm vi điều chỉnh phù hợp.
-
Dòng 9A ở cấp AC-3 không có nghĩa contactor phù hợp với mọi tải 9A; cần xét đặc tính tải và tần suất đóng cắt.
-
Tuân thủ sơ đồ đấu dây và hướng dẫn của nhà sản xuất; ngắt nguồn trước khi lắp đặt hoặc bảo trì.
6. Mua khởi động từ Schneider LC1D09ED tại Long Nguyễn
Công ty Cổ phần Thiết bị Điện Long Nguyễn tư vấn lựa chọn khởi động từ Schneider theo mã sản phẩm, điện áp cuộn hút, dòng định mức và nhu cầu sử dụng thực tế.
Liên hệ Long Nguyễn để được tư vấn và báo giá khởi động từ Schneider LC1D09ED 9A, cuộn hút 48VDC, cùng các thiết bị bảo vệ động cơ và phụ kiện tủ điện tương thích.
