Khởi Động Trực Tiếp DOL: Cách Tính Chọn Contactor Và Rơ Le Nhiệt Chuẩn Nhất

Trong hệ thống cơ điện công nghiệp, bảo vệ và vận hành động cơ điện ba pha luôn là ưu tiên hàng đầu của các kỹ sư và thợ điện. Trong số các phương pháp vận hành, khởi động trực tiếp DOL (Direct On Line) là giải pháp phổ biến nhất cho các dòng động cơ có công suất nhỏ và trung bình nhờ tính đơn giản, chi phí thấp và mô-men khởi động mạnh mẽ. Tuy nhiên, do dòng khởi động trực tiếp thường vọt lên rất cao từ 5 đến 8 lần dòng định mức, việc tính toán phối hợp thiết bị đóng cắt bảo vệ là cực kỳ quan trọng.

Bài viết này sẽ hướng dẫn chi tiết cách tính chọn contactor và chọn rơ le nhiệt cho mạch khởi động trực tiếp chuẩn kỹ thuật nhất, giúp động cơ của bạn hoạt động bền bỉ, an toàn và tránh xa các sự cố cháy nổ không đáng có.

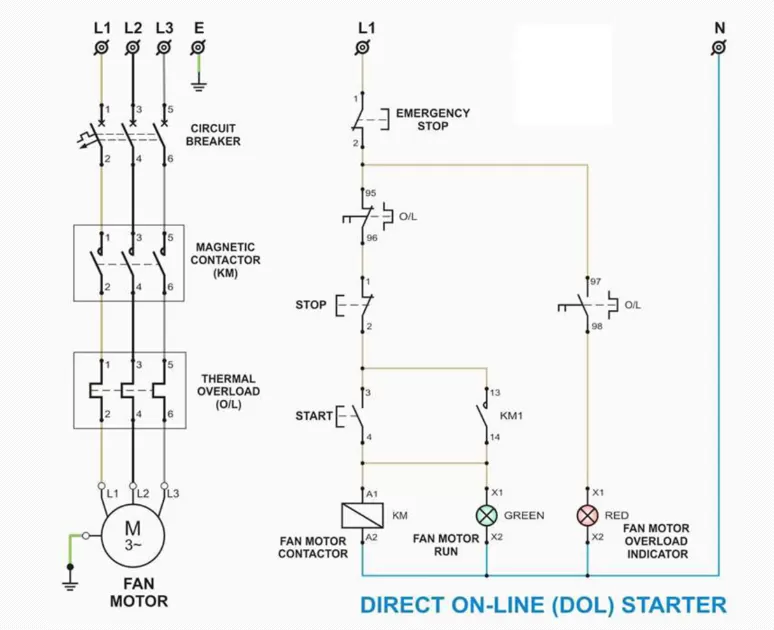

1. Mạch khởi động trực tiếp DOL là gì?

Khởi động trực tiếp DOL là phương pháp đấu nối trực tiếp động cơ không đồng bộ ba pha vào nguồn lưới điện thông qua các thiết bị đóng cắt mà không qua bất kỳ thiết bị giảm áp trung gian nào (như khởi động mềm hay biến tần).

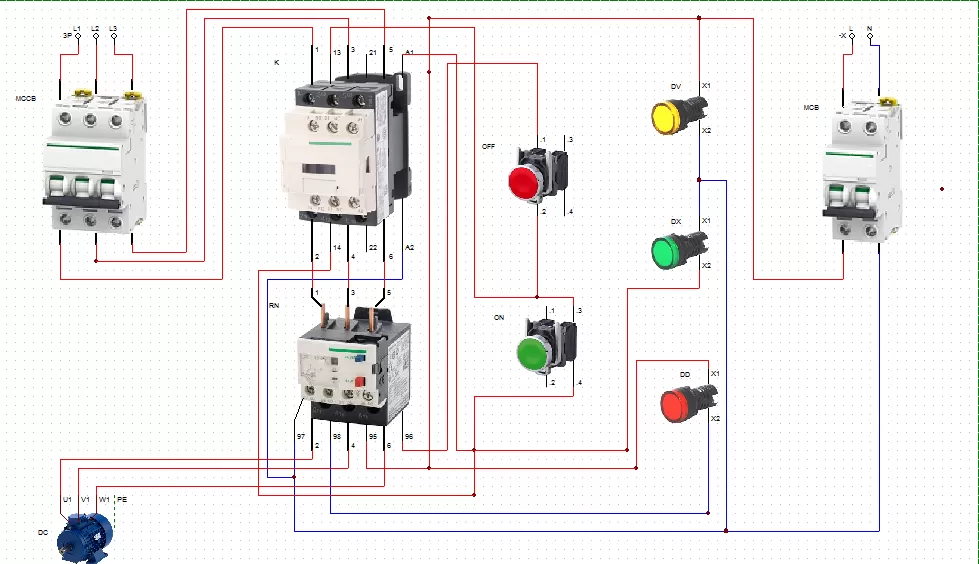

Cấu tạo cơ bản của tủ điện DOL bao gồm:

Thiết bị bảo vệ ngắn mạch: Thường sử dụng MCB (Aptomat tép) hoặc MCCB (Aptomat khối).
Contactor (Khởi động từ): Thiết bị đóng cắt nguồn động lực chính cho động cơ.
Rơ le quá tải nhiệt (Thermal Overload Relay): Thiết bị bảo vệ động cơ khi xảy ra sự cố quá tải hoặc mất pha.
Hệ thống nút nhấn: Nút START (Mở) và STOP (Dừng).

Mặc dù có ưu điểm là sơ đồ đấu nối đơn giản và chi phí đầu tư thấp, phương pháp này lại tạo ra dòng khởi động lớn dễ gây sụt áp lưới điện cục bộ. Chính vì vậy, người thiết kế bắt buộc phải nắm rõ cách tính chọn contactor cũng như cách chọn rơ le nhiệt để đảm bảo hệ thống chịu đựng được dòng khởi động này mà vẫn ngắt điện kịp thời khi quá tải.

2. Bước 1: Xác định dòng định mức động cơ ( $I_$ )

Để lựa chọn bất kỳ thiết bị điện nào, thông số đầu tiên và quan trọng nhất bạn cần có là dòng định mức động cơ. Thông số này thường được nhà sản xuất in rõ ràng trên nhãn máy (Nameplate) ký hiệu là $I_n$ hoặc Idm (đơn vị Ampe - A).

Trong trường hợp nhãn máy bị mờ hoặc chỉ biết công suất động cơ P (kW hoặc HP), bạn có thể tính toán dòng điện định mức của động cơ 3 pha (380V) dựa trên công thức vật lý sau:

I_ = \frac{\sqrt \times U \times \cos\varphi \times \eta}

Trong đó:

$P$ : Công suất định mức của động cơ (đơn vị kW).
$U$ : Điện áp định mức lưới điện (tại Việt Nam thường là 380V).
$\cos\varphi$ : Hệ số công suất của động cơ (thường nằm trong khoảng từ 0.8 đến 0.85).
$\eta$ : Hiệu suất của động cơ (thường dao động từ 0.85 đến 0.9).

Mẹo nhẩm nhanh của thợ điện lành nghề:

Đối với lưới điện hạ thế 3 pha 380V tại Việt Nam, bạn có thể áp dụng công thức ước lượng nhanh cực kỳ chính xác:

Idm = 2 x P(kW)
Ví dụ: Động cơ có công suất 7.5 kW sẽ có dòng định mức động cơ xấp xỉ là $7.5 \times 2 = 15\text{ A}$ (Tính toán chi tiết theo công thức thực tế sẽ ra khoảng 15.2A).

3. Bước 2: Hướng dẫn cách tính chọn Contactor (Khởi động từ)

Khởi động từ (Contactor) chịu trách nhiệm đóng ngắt trực tiếp nguồn điện chính. Khi động cơ khởi động, các tiếp điểm của contactor phải chịu một dòng điện rất lớn gấp nhiều lần dòng làm việc bình thường. Nếu bạn lựa chọn dòng định mức của contactor quá sát với dòng của động cơ, tiếp điểm sẽ nhanh chóng bị cháy, rỗ và dính tiếp điểm do hồ quang điện.

Công thức tiêu chuẩn để tính chọn dòng định mức cho contactor ( $I_$ ):

I_ = (1.2 \text{ đến } 1.5) \times I_

Hệ số 1.2: Thích hợp áp dụng cho các tải nhẹ, thời gian khởi động ngắn và tần suất đóng cắt thấp (Ví dụ: Máy bơm nước sinh hoạt, quạt thông gió nhỏ).
Hệ số 1.4 – 1.5: Thích hợp cho các tải nặng, thời gian khởi động kéo dài hoặc hệ thống hoạt động liên tục với tần suất đóng cắt cao (Ví dụ: Băng tải, máy nén khí, máy nghiền đá, hệ thống máy khuấy).

Lưu ý bắt buộc về cấp dòng tải AC-3:

Khi chọn contactor cho động cơ không đồng bộ rotor lồng sóc, bạn bắt buộc phải tra cứu dòng định mức theo tiêu chuẩn AC-3 (tiêu chuẩn chuyên dụng cho tải động cơ) được ghi trong catalog của nhà sản xuất, tuyệt đối không sử dụng dòng định mức AC-1 (chỉ dành cho tải thuần trở như điện trở sấy, bóng đèn).

4. Bước 3: Hướng dẫn cách chọn Rơ le nhiệt chuẩn kỹ thuật

Khác với contactor cần chọn dư tải để tăng độ bền cơ học, rơ le quá tải nhiệt cần được chọn chính xác nhằm bám sát đặc tính phát nhiệt của động cơ. Nếu chọn rơ le nhiệt quá lớn, động cơ sẽ cháy trước khi rơ le kịp nhảy. Ngược lại, nếu chọn quá nhỏ, rơ le sẽ thường xuyên tác động nhầm gây gián đoạn sản xuất.

Nguyên tắc chọn dải cài đặt rơ le nhiệt:

Rơ le nhiệt luôn có một dải điều chỉnh dòng điện bằng núm xoay vật lý (ví dụ dải 12 - 18A). Bạn phải lựa chọn mã rơ le sao cho dòng định mức động cơ nằm ở khoảng giữa (tốt nhất là mức 2/3) của dải điều chỉnh đó:

I_ \le I_ \le I_

I_ \le I_ \le I_

Không nên chọn rơ le nhiệt có dòng định mức động cơ nằm sát giới hạn trên (Irln max) hoặc giới hạn dưới (Irln min) của dải chỉnh vì khi đó việc tinh chỉnh dòng bảo vệ sẽ thiếu độ chính xác.
Khi đưa hệ thống vào vận hành thực tế, kỹ thuật viên cần dùng tuốc nơ vít xoay núm chỉnh dòng trên rơ le nhiệt về đúng giá trị dòng điện định mức thực tế của động cơ chạy tải: $I_ = I_$ (thông thường chỉnh ở mức 100% đến 110% $I_$ ghi trên nhãn máy).

5. Ví dụ thực tế: Tính chọn thiết bị cho động cơ 11 kW

Để bạn dễ hình dung, chúng ta hãy cùng thực hành tính toán thiết kế bộ khởi động trực tiếp DOL cho một động cơ 3 pha có công suất 11 kW (điện áp 380V, tải băng tải công nghiệp nhẹ).

Bước 1: Tính dòng định mức động cơ

Áp dụng công thức nhẩm nhanh:

I_ \approx 11 \times 2 = 22\text{ A}

(Nếu tính chi tiết theo hiệu suất động cơ tiêu chuẩn của hãng ABB hoặc Siemens, dòng điện định mức thực tế sẽ rơi vào khoảng 21A đến 22.5A).

Bước 2: Cách tính chọn Contactor

Do đây là tải băng tải, chúng ta lựa chọn hệ số an toàn tối ưu là 1.4:

I_ = 22\text{ A} \times 1.4 = 30.8\text{ A}

Lựa chọn thực tế: Đối chiếu catalog của hãng thiết bị điện Schneider Electric, dòng contactor tiêu chuẩn lớn hơn gần nhất là 32A (Mã sản phẩm tham khảo: LC1D32).

Bước 3: Cách chọn Rơ le nhiệt

Với dòng định mức động cơ là $22\text{ A}$ , ta cần tìm một rơ le nhiệt có dải chỉnh bao phủ giá trị này và đặt 22A nằm gần vùng giữa dải.

Lựa chọn thực tế: Mã rơ le nhiệt có dải dòng từ 17A đến 25A hoặc 23A đến 32A là phù hợp nhất. Ở đây, chọn dải 17 - 25A (Mã sản phẩm tham khảo: LRD22 của Schneider) là tối ưu nhất vì điểm 22A nằm rất đẹp ở phân khúc trên của dải này. Khi lắp đặt, vặn núm chỉnh về vạch 22A.

6. Bảng tra chọn nhanh Contactor và Rơ le nhiệt cho động cơ 3 Pha (380V)

Để tiết kiệm thời gian tính toán thiết kế tủ điện điều khiển, dưới đây là bảng tổng hợp thông số chọn nhanh bộ khởi động khởi động trực tiếp DOL cho các dải công suất động cơ phổ biến từ 0.75 kW đến 15 kW:

Công suất động cơ (kW)	Công suất (HP)	Dòng định mức Idm (A)	Dòng Contactor khuyến nghị (A)	Dải điều chỉnh Rơ le nhiệt phù hợp (A)
0.75 kW	1 HP	2 A	9 A	1.6 - 2.5 A
1.5 kW	2 HP	3.5 A	9 A	3 - 5 A hoặc 4 - 6 A
2.2 kW	3 HP	5 A	9 A	4 - 6 A
3.7 kW	5 HP	8.2 A	12 A	7 - 10 A
5.5 kW	7.5 HP	11.5 A	18 A	9 - 13 A hoặc 12 - 18 A
7.5 kW	10 HP	15.2 A	25 A	12 - 18 A hoặc 16 - 24 A
11 kW	15 HP	22 A	32 A	17 - 25 A
15 kW	20 HP	30 A	40 A	23 - 32 A hoặc 30 - 40 A

Lời kết

Việc nắm vững cách tính chọn contactor và chọn rơ le nhiệt chuẩn kỹ thuật không chỉ bảo vệ an toàn cho hệ thống động cơ đắt tiền của bạn mà còn giúp tối ưu hóa chi phí đầu tư ban đầu cho tủ điện điều khiển khởi động trực tiếp DOL. Hãy luôn ưu tiên lựa chọn các dòng thiết bị điện chính hãng từ các thương hiệu uy tín để đảm bảo chất lượng tiếp điểm và dải tác động nhiệt chính xác nhất khi có sự cố xảy ra.
