Hướng Dẫn Sử Dụng Máy Đo Điện Trở Nối Đất Kyoritsu 4105A

Kiểm tra thiết bị:
- Đảm bảo máy đo điện trở nối đất Kyoritsu 4105A ở trạng thái hoạt động tốt.
- Kiểm tra pin và thay thế nếu cần thiết.

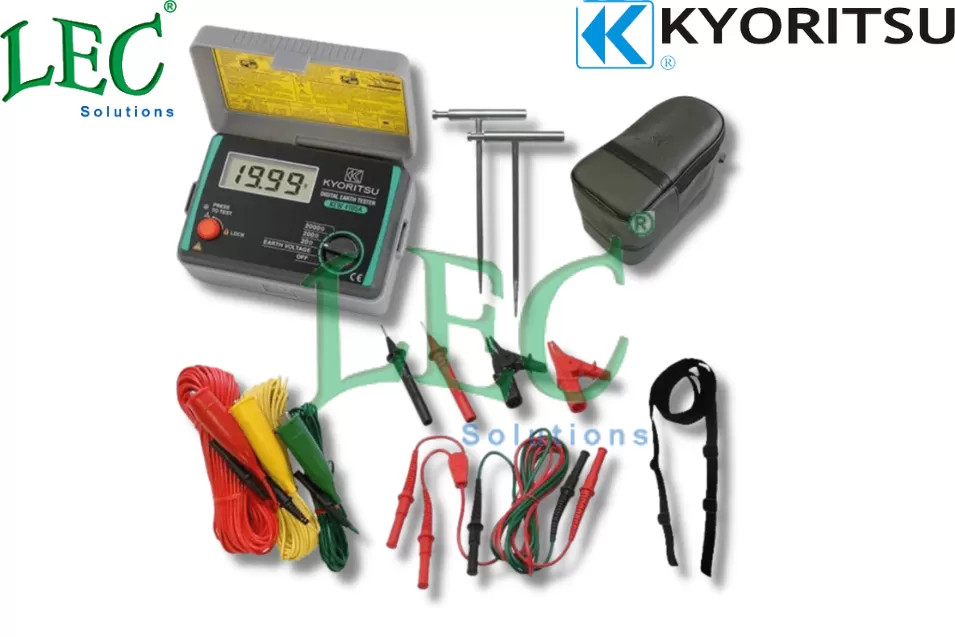

- Kiểm tra các phụ kiện đi kèm như cáp đo, cọc nối đất và kiểm tra xem chúng có bị hỏng hóc không.
Chọn vị trí đo:
- Chọn một vị trí đo thích hợp, cách xa các nguồn điện và vật kim loại lớn để tránh nhiễu.

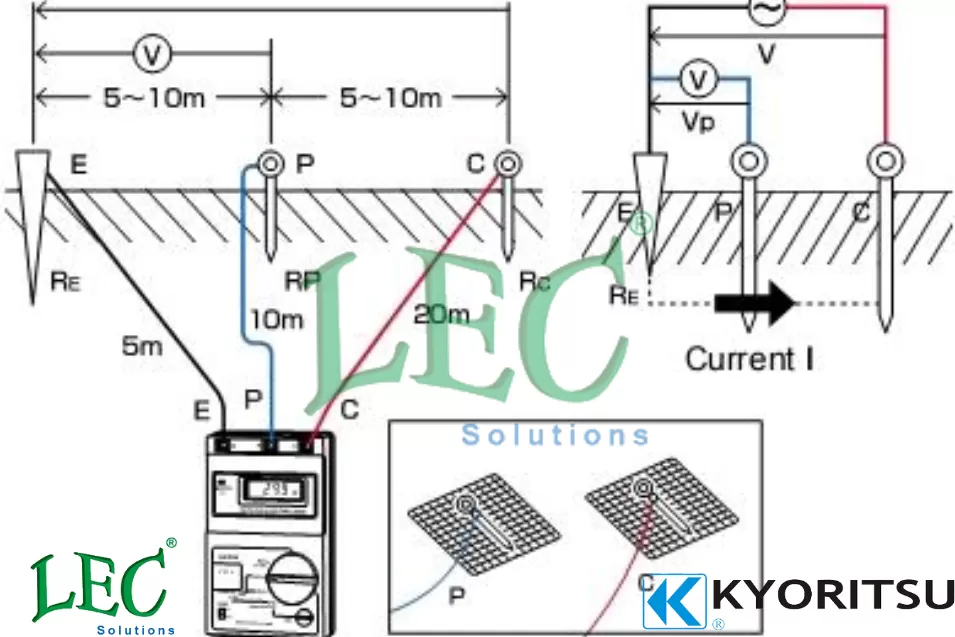

Đặt cọc nối đất chính (E):
- Cắm cọc nối đất chính vào đất ở vị trí cần đo điện trở nối đất.
Đặt cọc dòng (C):
- Cắm cọc dòng cách cọc nối đất chính khoảng 10-20 mét (tùy thuộc vào điều kiện thực tế).
Đặt cọc điện áp (P):
- Cắm cọc điện áp giữa cọc nối đất chính và cọc dòng, cách cọc nối đất chính khoảng 5-10 mét.
Kết nối dây cáp:
- Kết nối dây cáp màu xanh lá (E) vào cọc nối đất chính.
- Kết nối dây cáp màu vàng (P) vào cọc điện áp.
- Kết nối dây cáp màu đỏ (C) vào cọc dòng.

Bật máy đo:
- Xoay núm vặn đến vị trí “2000Ω”, “200Ω” hoặc “20Ω” tùy thuộc vào dự kiến điện trở của hệ thống nối đất.
Thực hiện đo:
- Nhấn nút “PRESS TO TEST” để bắt đầu quá trình đo.
- Chờ máy đo hiển thị kết quả. Kết quả sẽ hiển thị trên màn hình LCD của máy đo.
Đọc kết quả:
- Đọc giá trị điện trở nối đất hiển thị trên màn hình. Giá trị này sẽ là điện trở nối đất của hệ thống được đo.

Tắt máy đo:
- Sau khi hoàn thành đo, xoay núm vặn về vị trí "OFF" để tắt máy.
Tháo dây cáp và cọc đo:
- Tháo các dây cáp kết nối và cọc đo khỏi mặt đất.
Ghi chép kết quả:
- Ghi chép lại kết quả đo vào sổ sách hoặc báo cáo để lưu trữ và theo dõi.

Đảm bảo các cọc đo và dây cáp được cách điện tốt và không bị hư hỏng.
Tránh đo điện trở nối đất trong điều kiện thời tiết xấu như mưa lớn hoặc sét đánh.
Tuân thủ các quy định an toàn điện khi thực hiện đo để tránh nguy hiểm.

- Tháo pin thiết bị khi không sử dụng trong một thời gian dài tránh việc pin bị chảy nước.

Sử dụng máy đo điện trở nối đất Kyoritsu 4105A đúng cách sẽ giúp đảm bảo đo lường chính xác và duy trì an toàn cho hệ thống điện.
