1. Giới thiệu về chống sét lan truyền Schneider
Schneider Electric cung cấp hai dòng thiết bị chống sét lan truyền chính:
- Easy9 SPD (EZ9L Series): Phù hợp cho hệ thống điện dân dụng, giá thành hợp lý.
- Acti9 SPD (A9L Series): Dòng cao cấp hơn, ứng dụng rộng rãi trong công nghiệp, tòa nhà, hệ thống điện yêu cầu bảo vệ cao.
Cả hai dòng đều giúp bảo vệ thiết bị điện khỏi xung điện đột biến do sét đánh gián tiếp hoặc quá áp từ lưới điện.
2. Cách chọn thiết bị chống sét lan truyền Schneider phù hợp
🔹 Easy9 EZ9L: Dùng cho hệ thống điện dân dụng, nhà ở, văn phòng nhỏ.
🔹 Acti9 A9L: Dùng cho công trình lớn, hệ thống công nghiệp, yêu cầu bảo vệ cao hơn.
3. Hướng dẫn lắp đặt chống sét lan truyền Schneider
3.1. Chuẩn bị trước khi lắp đặt
✔ Dụng cụ cần thiết: Tua vít, kìm cắt dây, đồng hồ đo điện.
✔ Kiểm tra thông số thiết bị: Chọn thiết bị phù hợp (1P+N, 3P+N, Uc, Imax).
✔ Ngắt nguồn điện trước khi lắp đặt để đảm bảo an toàn.

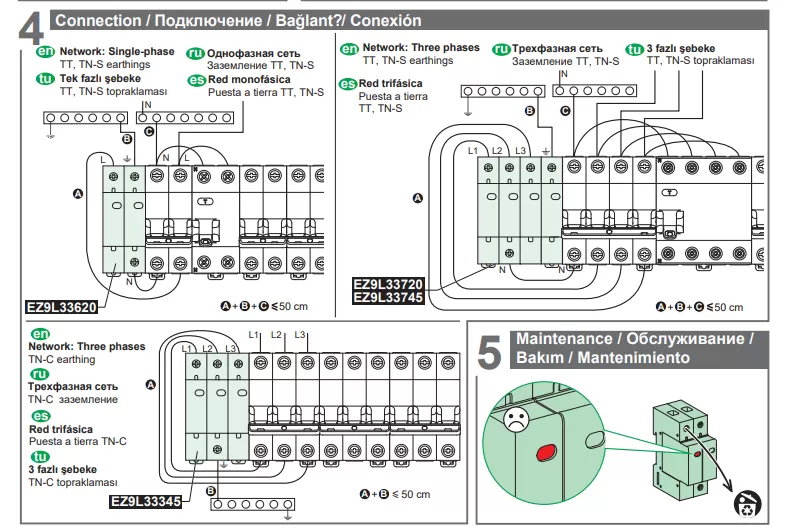

3.2. Sơ đồ đấu nối chống sét lan truyền Schneider
- Hệ thống điện 1 pha (1P+N): Dùng EZ9L33620 hoặc A9L15687, kết nối dây pha (L) và dây trung tính (N).
- Hệ thống điện 3 pha (3P+N): Dùng EZ9L33745 hoặc A9L15586, kết nối dây pha (L1, L2, L3) và dây trung tính (N).
3.3. Hướng dẫn các bước lắp đặt
✅ Bước 1: Lắp thiết bị vào tủ điện
- Gắn thiết bị chống sét vào thanh ray DIN 35mm trong tủ điện.
✅ Bước 2: Đấu dây theo sơ đồ
- Dây pha (L) & trung tính (N): Kết nối với nguồn điện theo đúng sơ đồ.
- Dây tiếp địa (PE): Dùng dây ≥ 10mm² nối xuống hệ thống tiếp địa có điện trở ≤ 10Ω.
✅ Bước 3: Kiểm tra và hoàn thành lắp đặt
- Kiểm tra điện áp đầu vào bằng đồng hồ đo điện.
- Đóng điện và quan sát chỉ báo trạng thái trên thiết bị (màu xanh = hoạt động tốt, màu đỏ = cần thay thế).
4. Lưu ý quan trọng khi lắp đặt chống sét lan truyền Schneider
✔ Không lắp quá xa thiết bị bảo vệ, tránh suy giảm hiệu quả.
✔ Dây đấu nối càng ngắn càng tốt, giảm tổn hao năng lượng.
✔ Bảo trì định kỳ, thay thế thiết bị nếu đèn báo chuyển sang màu đỏ.
