🔹 Giới thiệu về đồng hồ Smart 7KT Siemens

Đồng hồ Smart 7KT Siemens là thiết bị đo và giám sát điện năng thông minh thuộc dòng sản phẩm Siemens Energy Management – thương hiệu hàng đầu thế giới trong lĩnh vực tự động hóa và phân phối điện.
Thiết bị được ứng dụng phổ biến trong hệ thống điện tòa nhà, nhà máy, trung tâm thương mại và các hệ thống quản lý năng lượng (BMS, SCADA).

Với thiết kế nhỏ gọn, dễ lắp đặt và khả năng kết nối Modbus RTU, đồng hồ Smart 7KT Siemens cho phép người dùng theo dõi điện năng tiêu thụ, dòng điện, điện áp, hệ số công suất và nhiều thông số quan trọng khác một cách chính xác và trực quan.

🔹 Cấu tạo và chức năng chính của đồng hồ Smart 7KT Siemens

Đồng hồ đo điện năng thông minh Siemens 7KT bao gồm các thành phần chính:

• Màn hình LCD hiển thị: hiển thị thông số điện áp, dòng điện, công suất, tần số, hệ số công suất.

• Cổng truyền thông RS485 (Modbus RTU): hỗ trợ kết nối hệ thống quản lý năng lượng trung tâm.

• Nguồn cấp: 230VAC hoặc 24VDC tùy phiên bản.

• Cảm biến dòng (CT): đo dòng điện của từng pha.

• Các phím điều khiển: dùng để cài đặt, chuyển thông số hiển thị và cấu hình ban đầu.

💡 Ưu điểm nổi bật:

• Thiết kế DIN rail dễ lắp trên tủ điện.

• Tích hợp đo đa năng 1 pha hoặc 3 pha.

• Kết nối truyền thông chuẩn Modbus RTU RS485.

• Dễ cài đặt, vận hành ổn định, sai số đo thấp.

🔹 Hướng dẫn lắp đặt đồng hồ Smart 7KT Siemens

1. Chuẩn bị trước khi lắp đặt

Trước khi tiến hành, cần kiểm tra:

• Điện áp và dòng tải phù hợp với thông số của đồng hồ.

• Nguồn cấp, sơ đồ đấu dây và vị trí lắp đặt.

• Dụng cụ cần thiết: tua vít, kìm, dây dẫn, đồng hồ đo điện.

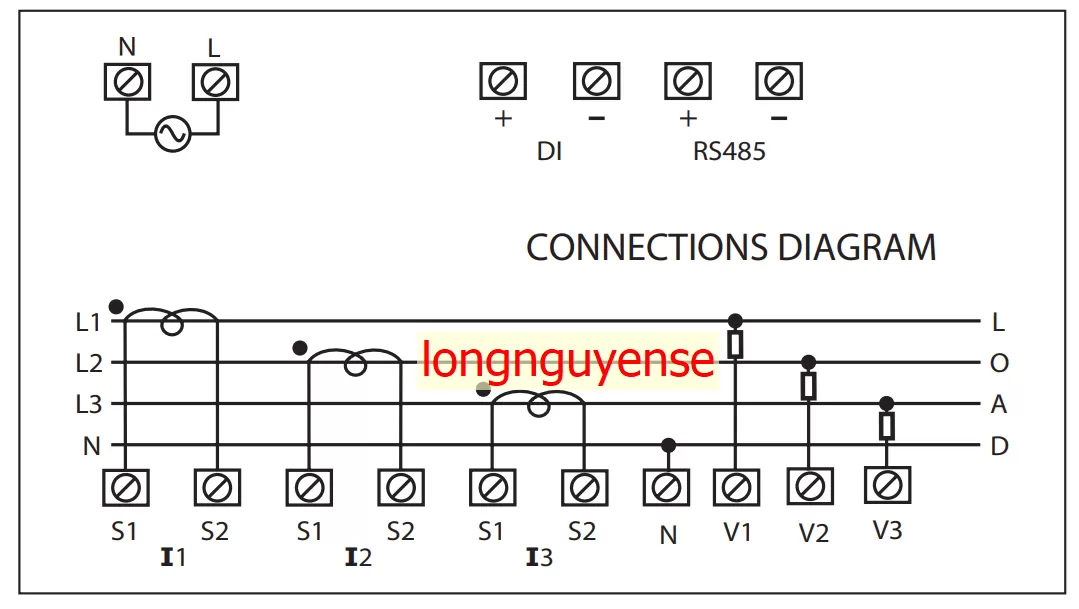

2. Sơ đồ đấu dây cơ bản

• Để tránh nguy cơ điện giật, nguồn điện phải được tắt (OFF) trong khi thực hiện việc đấu nối.

• Việc đấu dây phải được thực hiện chặt chẽ theo sơ đồ đấu nối của thiết bị. Xác nhận rằng tất cả các kết nối đều chính xác.

• Sử dụng đầu nối có chốt (lugged terminals).

• Để giảm nhiễu điện từ (EMI), sử dụng dây có định mức phù hợp và xoắn dây cùng kích thước, kết nối ngắn nhất có thể.

• Bố trí các cáp kết nối tránh xa các nguồn EMI nội bộ.

• Dây dùng để kết nối nguồn điện phải có diện tích tiết diện từ 1mm² đến 2.5mm². Những dây này phải chịu được dòng tối đa 6A.

• Sử dụng dây đồng (dây nhiều sợi hoặc dây lõi đơn).

Tùy theo loại đồng hồ (1 pha hoặc 3 pha), ta có hai kiểu đấu dây:

👉 Đồng hồ Smart 7KT 1 pha:

• Dây pha (L) nối vào cổng đầu vào điện áp.

• Dây trung tính (N) nối vào cổng N.

• Dây dòng đi qua biến dòng (CT) tương ứng.

👉 Đồng hồ Smart 7KT 3 pha:

• Pha L1, L2, L3 nối vào các cực đầu vào điện áp tương ứng.

• Trung tính (N) nối vào cổng N.

• Mỗi pha sử dụng một CT tương ứng (L1 – CT1, L2 – CT2, L3 – CT3).

🔹 Hướng dẫn cài đặt và cấu hình đồng hồ Smart 7KT Siemens

Có 4 phím chuyên dụng được gắn nhãn là F1, F2, F3, F4. Sử dụng 4 phím này để đọc thông số đồng hồ đo. Chỉ cần nhấn các phím này để đọc thông số.

Sau khi hoàn thành đấu dây, tiến hành cài đặt thông số ban đầu như sau:

Lưu ý: Việc cài đặt nên được thực hiện bởi một chuyên gia, sau khi xem kỹ hướng dẫn sử dụng này và hiểu rõ tình huống ứng dụng.

Đối với chế độ cài đặt cấu hình:
• Sử dụng phím F3 + F4 trong 3 giây để vào hoặc thoát khỏi
menu cấu hình.
• Sử dụng phím F1 để di chuyển con trỏ sang trái hoặc phải một chữ số mỗi lần.
• Sử dụng phím F2 hoặc F3 để tăng hoặc giảm giá trị tham số.
• Sử dụng phím F2 + F4 để quay lại trang trước.

Bảng cấu hình

LỰA CHỌN MẠNG & NGÕ VÀO DÂY

1) Để thiết lập lại các thông số năng lượng, người dùng sẽ được nhắc nhập mật khẩu. Nếu nhập đúng mật khẩu, người dùng sẽ có thể thiết lập lại tất cả các thông số năng lượng. Mật khẩu này sẽ có giá trị lớn hơn mật khẩu cấu hình là 1.

🔹 Ứng dụng thực tế của đồng hồ Smart 7KT Siemens

Đồng hồ Siemens 7KT được ứng dụng rộng rãi trong:

• Hệ thống điện nhà máy, xưởng sản xuất.

• Trung tâm thương mại, cao ốc văn phòng.

• Hệ thống quản lý năng lượng tòa nhà (BMS).

• Tủ điện phân phối, tủ điều khiển máy bơm, HVAC.

• Giám sát năng lượng tại khu công nghiệp, trạm điện.

Nhờ khả năng truyền dữ liệu nhanh và chính xác, thiết bị giúp doanh nghiệp tối ưu hóa tiêu thụ điện năng, giảm chi phí vận hành, và nâng cao hiệu quả quản lý năng lượng tổng thể.

🔹 Bảo trì và kiểm tra định kỳ

Để đảm bảo đồng hồ Smart 7KT Siemens hoạt động bền bỉ:

• Kiểm tra định kỳ các đầu nối dây, tránh lỏng hoặc oxy hóa.

• Đảm bảo môi trường khô ráo, thoáng mát.

• Đo kiểm đối chiếu định kỳ với thiết bị chuẩn.

• Cập nhật phần mềm quản lý (nếu có) để tối ưu hiển thị dữ liệu.

🔹 Mua đồng hồ Smart 7KT Siemens chính hãng ở đâu?

Để đảm bảo chất lượng và chế độ bảo hành chính hãng, bạn nên mua đồng hồ Smart 7KT Siemens tại Long Nguyễn – nhà phân phối thiết bị điện tự động hóa Siemens chính hãng tại Việt Nam.
Long Nguyễn cam kết:

• Sản phẩm chính hãng 100% Siemens.

• Giá cạnh tranh, hỗ trợ kỹ thuật tận nơi.

• Cung cấp chứng từ CO-CQ đầy đủ.

• Hỗ trợ tư vấn lắp đặt và cài đặt miễn phí.

🔹 Kết luận

Đồng hồ Smart 7KT Siemens là giải pháp đo lường và quản lý điện năng thông minh, phù hợp với mọi hệ thống điện công nghiệp và dân dụng.
Việc lắp đặt và cài đặt đúng kỹ thuật sẽ giúp thiết bị hoạt động ổn định, cung cấp dữ liệu chính xác và mang lại hiệu quả tối ưu cho người sử dụng.
