Vấn đề
Làm thế nào để kết nối HMI với Modicon M171 hoặc M172 HVAC PLC để giao tiếp nối tiếp Modbus?
Mã số sản phẩm cho các đầu nối trên các PLC này là gì?

Dòng sản phẩm
Modicon M171, M172 HVAC PLC
EcoStruxure Machine Expert HVAC

Môi trường
Đầu nối cho giao tiếp nối tiếp

Giải pháp
Đầu nối nối tiếp trên Modicon M171 và M172 yêu cầu một khối đầu cuối có đầu nối loại vít cho dây trần.
Các bộ dụng cụ này được bán riêng và dành riêng cho số chân I/O trên kiểu PLC tương ứng:

Đối với kiểu M171 hoặc M172 có 14 I/O:
Mã số sản phẩm: TM171ASCTB14

Đối với kiểu M171 hoặc M172 có 27I/O:
Mã số sản phẩm: TM171ASCTB27

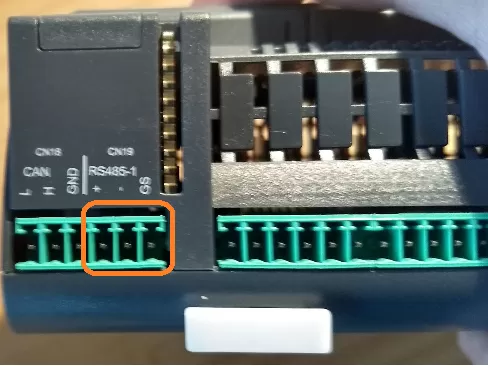

Các đầu nối được gắn vào cổng này trên PLC:

Để kết nối HMI, bạn sẽ lấy sơ đồ chân Đầu nối nối tiếp từ Sổ tay phần cứng của HMI cụ thể, sau đó đấu dây các đầu nối cho phù hợp.

Hướng dẫn đấu dây để kết nối HMI và PLC

1. Lấy sơ đồ chân của đầu nối HMI từ Sổ tay phần cứng của HMI cụ thể.

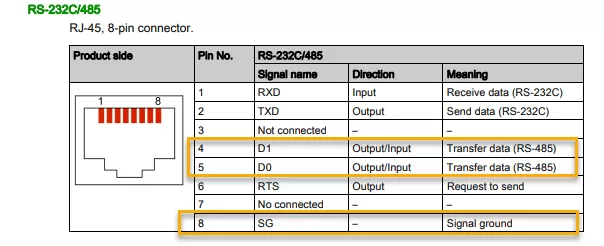

   • Ví dụ: Với model HMISTO715, sơ đồ chân RJ45 như sau:


   HMI (HMISTO715)	PLC (M171/M172)
   Chân 4 (D1)	“+”
   Chân 5 (D0)	“-”
   Chân 8 (SG)	“GS”

2. Chuẩn bị dây cáp RJ45:

   • Sử dụng cáp có đầu nối RJ45 cho HMI.
   • Đầu còn lại sẽ được nối thủ công đến khối đầu cuối dạng vít của PLC.

3. Kết nối dây cáp:

   • Nối chân 4 (D1) trên HMI với chân “+” của PLC.
   • Nối chân 5 (D0) trên HMI với chân “-” của PLC.
   • Nối chân 8 (SG) trên HMI với chân “GS” của PLC.

Lưu ý quan trọng

• Đảm bảo sơ đồ chân chính xác của từng thiết bị (HMI và PLC).
• Kiểm tra nguồn cấp và các cài đặt giao tiếp Modbus (Baud rate, Parity, Stop bits, v.v.) để đảm bảo cấu hình chính xác.
• Sử dụng cáp và đầu nối chất lượng cao để tránh mất tín hiệu.
