Biến tần ATV610 Schneider là một trong những sản phẩm hàng đầu của tập đoàn Schneider Electric, được thiết kế đặc biệt cho các ứng dụng công nghiệp. Với khả năng vận hành mạnh mẽ, bền bỉ và tiết kiệm năng lượng, ATV610 mang đến giải pháp điều khiển động cơ hiệu quả cho các hệ thống máy móc.
Chuẩn bị thiết bị
- Biến tần ATV610 Schneider
- Cảm biến áp suất tín hiệu 0-4mA hoặc 0-10V
- Động cơ
- Phụ kiện lắp đặt
Bước 1: KẾT NỐI BIẾN TẦN VỚI ĐỘNG CƠ
Bước 2: CÀI ĐẶT THÔNG SỐ CƠ BẢN CỦA ĐÔNG CƠ VÀO BIẾN TẦN ATV610
Tham khảo bài viết: 6 bước cài đặt nhanh biến tần ATV610 Schneider

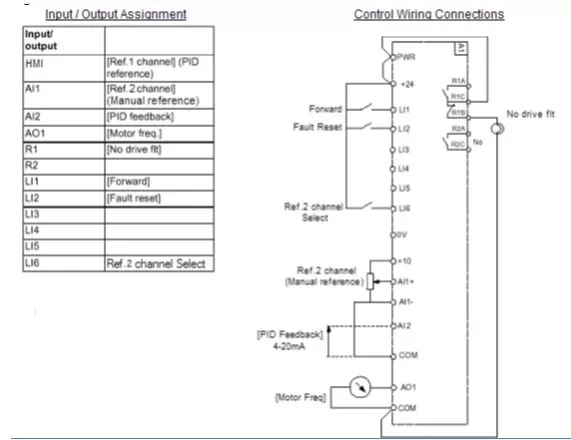

Bước 3: KẾT NỐI CẢM BIẾN PID VỚI BIẾN TẦN
Bước 4: CÀI ĐẶT CHỨC NĂNG PID TRÊN BIẾN TẦN
Cảm biến áp suất có dải đo từ 0 – 10 bar - tín hiệu 0-4mA
Chân AI2 là chân nhận tín hiệu của cảm biến áp suất. Cài đặt nhận tín hiệu mA
Mức tham chiếu chạy PID mong muốn áp suất duy trì là 5 bar, nếu áp suất lớn hơn 5 bar biến tần sẽ chạy ở tốc độ thấp trong trong thời gian nhất định được cài đặt, nếu áp suất dưới 5bar biến tần sẽ chạy ổn định, duy trì tốc độ của động cơ đến khi đạt được áp suất duy trì.
Cách thức cài đặt biến tần ATV610 chạy PID
- Tiến hành chọn phương thức điều khiển PID (áp suất) bằng cách chọn Type of control => Pressure.
- PID feedback = AI2 (cài đặt chân AI2 nhận tín hiệu từ cảm biến).
- [Min PID feedback] PIF1 = 0 bar (đây là giá trị đo tối thiểu của cảm biến).
- [Max PID feedback] PIF2 = 10 bar (là giá trị đo tối đa của cảm biến).
- [Intern PID Ref] PII = Yes (cài đặt cảm biến theo mức tham chiếu mong muốn).
- Min PID ref = 0 bar (giá trị tham chiếu đạt nhỏ nhất).
- Max PID ref = 10 bar (giá trị tham chiếu đạt lớn nhất).
- [Internal PID ref] RPI = 5 bar (cài mức tham chiếu mong muốn là 5 bar).
2. Cài đặt Biến tần Schneider ATV610 chức năng Sleep/Wake up dùng với PID
Cách thức cài đặt:
- Vào Main Menu => Complete Setting => Generic function => Sleep – Wakeup
- Sleep menu => [Sleep Detect Mode] SLPM - chọn Speed - SPD
- [Sleep Min Speed] SLSL = 25Hz (tốc độ khi ngủ bơm)
- [Sleep Delay] SLPD = 30s (thời gian chờ trước khi ngủ bơm)
- Wake up menu => [Wake Up Mode] WUPM = Feedback - FBK
- Wake up pressure level = 2 bar (mức áp khi chạy lại)
Tham khảo thêm : Giải pháp: Sửa 20 lỗi cơ bản trên biến tần ATV610 Schneider
