1. Chuẩn bị:

• Biến tần ATV340 Schneider
• Cáp nguồn và cáp điều khiển
• Hướng dẫn sử dụng biến tần ATV340
• Dụng cụ cần thiết (kìm, tua vít,...)

2. Lắp đặt:

• Bước 1: Lắp đặt biến tần lên mặt phẳng, đảm bảo vị trí thông thoáng, tránh bụi bẩn và ẩm ướt.
• Bước 2: Kết nối nguồn điện vào biến tần, đảm bảo điện áp nguồn phù hợp với thông số kỹ thuật của biến tần.

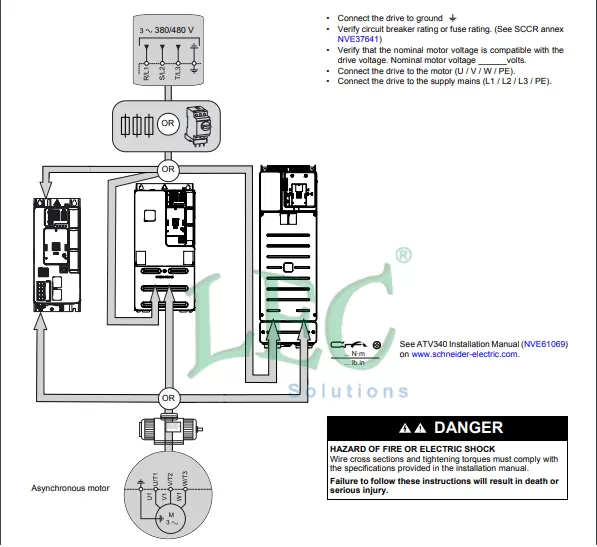

• Bước 3: Kết nối động cơ vào biến tần, sử dụng cáp phù hợp với công suất động cơ.

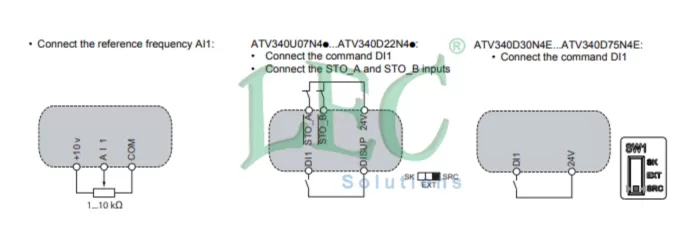

• Bước 4: Kết nối cáp điều khiển vào biến tần, theo sơ đồ kết nối trong hướng dẫn sử dụng.

Tham khảo bài viết: 20 lỗi cơ bản biến tần ATV340 Schneider

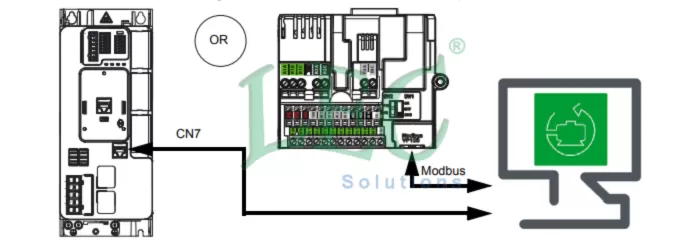

• Bước 5: Kết nối biến tần với máy tính (phải có trương trình Somve.

3. Cài đặt cơ bản:

• Bước 1: Cấp nguồn cho biến tần.
• Bước 2: Cài đặt thông số động cơ vào biến tần:
  • Chọn mục [Simply Start] cài đặt lần lượt các thông số sau
  • [Motor Standard] bFr: Tần số động cơ tiêu chuẩn (Hz) [50Hz IEC] 50
  • [Nominal Motor Power] nPr:  Công suất danh định của động cơ trên bảng tên động cơ (KW)
  • [Nom Motor Voltage] UnS: Nominal motor voltage on motor nameplate (Vac) drive rating
  • [Nom Motor Current] nCr: Điện áp danh định của động cơ trên bảng tên động cơ (Vac)
  • [Nominal Motor Freq] FrS: Tần số động cơ danh định trên bảng tên động cơ (Hz) 50
  • [Nominal Motor Speed] nSP: Tốc độ danh nghĩa của động cơ trên bảng tên động cơ (rpm)
  • [2/3-Wire Control] tCC: Điều khiển lệnh bằng điều khiển 2 dây hoặc 3 dây 2C
  • [Max Frequency] tfr: Tần số động cơ tối đa (Hz) 60
  • [Mot. therm. current] ItH: Dòng nhiệt động cơ trên bảng tên động cơ (A) định mức truyền động

3. Cài đặt nâng cao:

• Trong mục [Simply Start] cài đặt lần lượt các thông số sau
  • [Acceleration] ACC: Thời gian tăng tốc (s) - mặc định 3s
  • [Deceleration] dEC: Thời gian giảm tốc (s) - mặc định 3s
  • [Low speed] LSP: Giới hạn tần số thấp (Hz) - mặc định = 0
  • [High speed] HSP: Giới hạn tần số cao (Hz) - mặc định = 50
• Cài đặt điều khiển biến tần qua màn hình - công tắc ngoài
  • Trong Menu chính, chọn Complete Settings -  Command and Reference.
  • Đặt [Ref Freq 1 Config] Fr1 thành [Ref Freq-Rmt Term] LCC
  • Đặt [Control Mode] CHCF = [Separate] SEP
  • Xác minh [Cmd channel 1] CD1 = [Terminals] TER
• Thiết lập địa chỉ IP Ethernet của biến tần ATV340 bằng màn hình bàn phím từ xa tùy chọn.


  • Dòng sản phẩm:

    ATV340 có bàn phím tùy chọn VW3A1113 hoặc VW3A1111.

  • Ví dụ lập trình này áp dụng nếu bạn sử dụng một trong các bàn phím tùy chọn để lập trình biến tần của mình.

    [Communication] -[Comm parameters]- [Embd Eth Config]

    -[Embd Eth Config] EtE- Menu

    PAn= Thêm tên thiết bị

    iNOO= Chế độ IP được đặt thành NAnu hoặc Cố định

    iCO= Địa chỉ IP (IC01, IC02, IC03, IC04).

    iNO= Mặt nạ mạng con (IM01, IM02, IM03, IM04).

    iGO= Địa chỉ cổng (IG01, IG02, IG03, IG04).

    Sau khi thiết lập địa chỉ IP, địa chỉ mạng con, v.v., bạn sẽ cần phải tắt và bật lại biến tần.

Tham khảo sản phẩm biến tần ATV340 Schneider tại đây: Biến tần ATV340 Schneider
