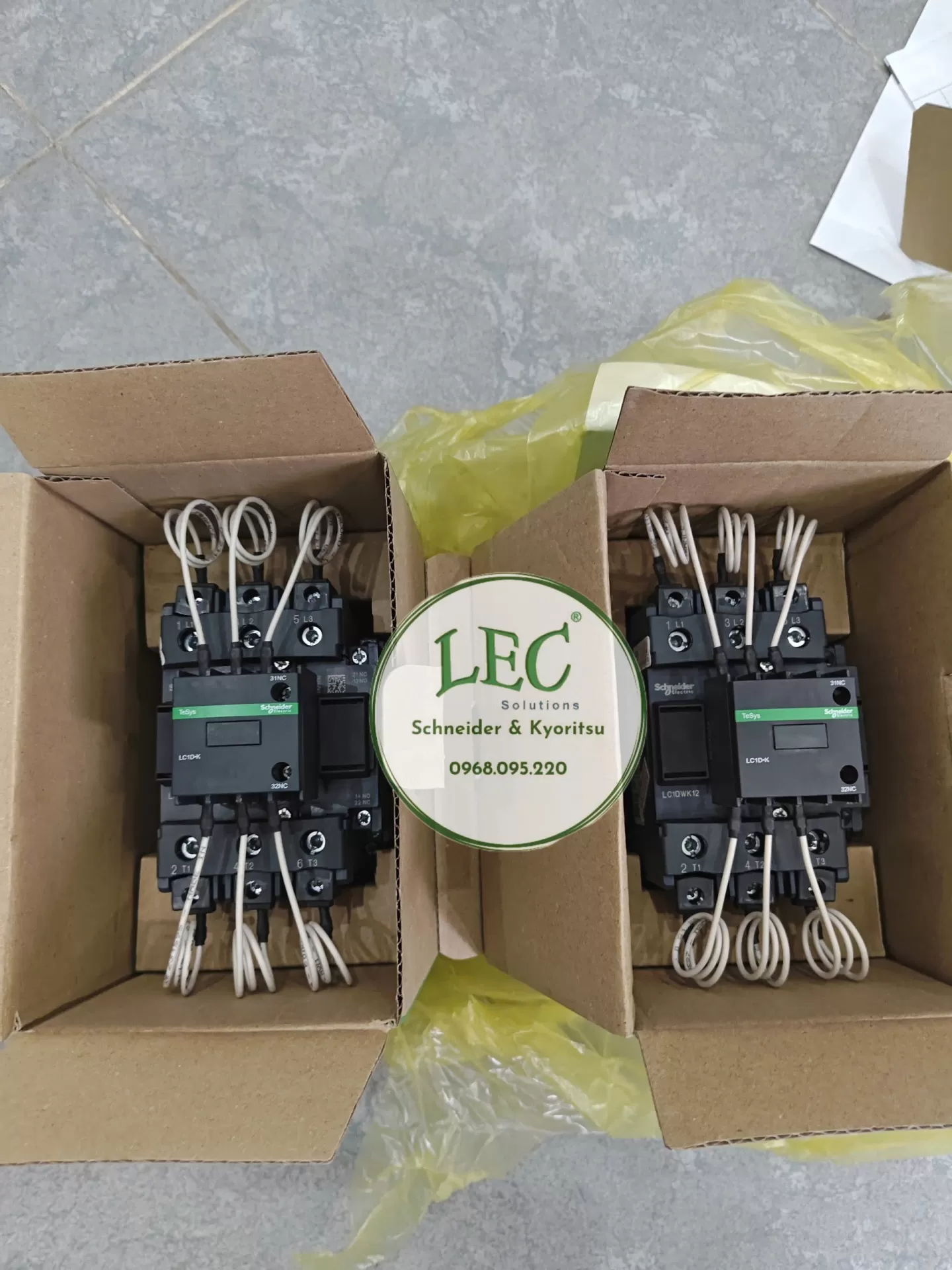

⚙️ Thông số kỹ thuật LC1DWK12M7
-
Loại thiết bị: Contactor chuyên dụng cho tụ bù (capacitor duty contactor)
-
Số cực: 3 cực (3P)
-
Tiếp điểm chính: 3 NO (ba tiếp điểm thường mở)
-
Nguồn cuộn hút: 220V AC, 50/60Hz
-
Công suất phản kháng định mức:
-
35 kVAr ở 230V AC
-
63 kVAr ở 400V AC
-
67 kVAr ở 440V AC
-
104 kVAr ở 690V AC
-
-
Điện áp mạch lực (Ue) tối đa: 690V AC (50/60Hz)
-
Tiếp điểm phụ trợ: 1 NO + 2 NC (tức thì)
-
Độ bền điện:
-
300.000 chu kỳ ở 400V
-
200.000 chu kỳ ở 690V
-
-
Kết nối điện:
-
Mạch điều khiển: vít kẹp cho dây 1…4 mm²
-
Mạch lực: vít BTR EverLink cho dây 4…50 mm²
-
-
Moment siết:
-
Mạch lực: ~9 N·m
-
Mạch điều khiển: ~1,7 N·m
-
-
Tần suất hoạt động: 240 chu kỳ/giờ
-
Nhiệt độ làm việc: –5…+60°C
-
Nhiệt độ lưu trữ: –60…+80°C
-
Cấp bảo vệ: IP20 (mặt trước)
-
Kích thước: Cao 180 mm × Rộng 85 mm × Sâu 154 mm
-
Trọng lượng: Khoảng 1,65 kg
-
Tiêu chuẩn: IEC / EN 60947-1, 60947-4-1, UL / CSA
-
Ứng dụng: Dùng trong hệ thống tụ bù công suất phản kháng, cải thiện hệ số cosφ, bảo vệ và kéo dài tuổi thọ tụ điện.
