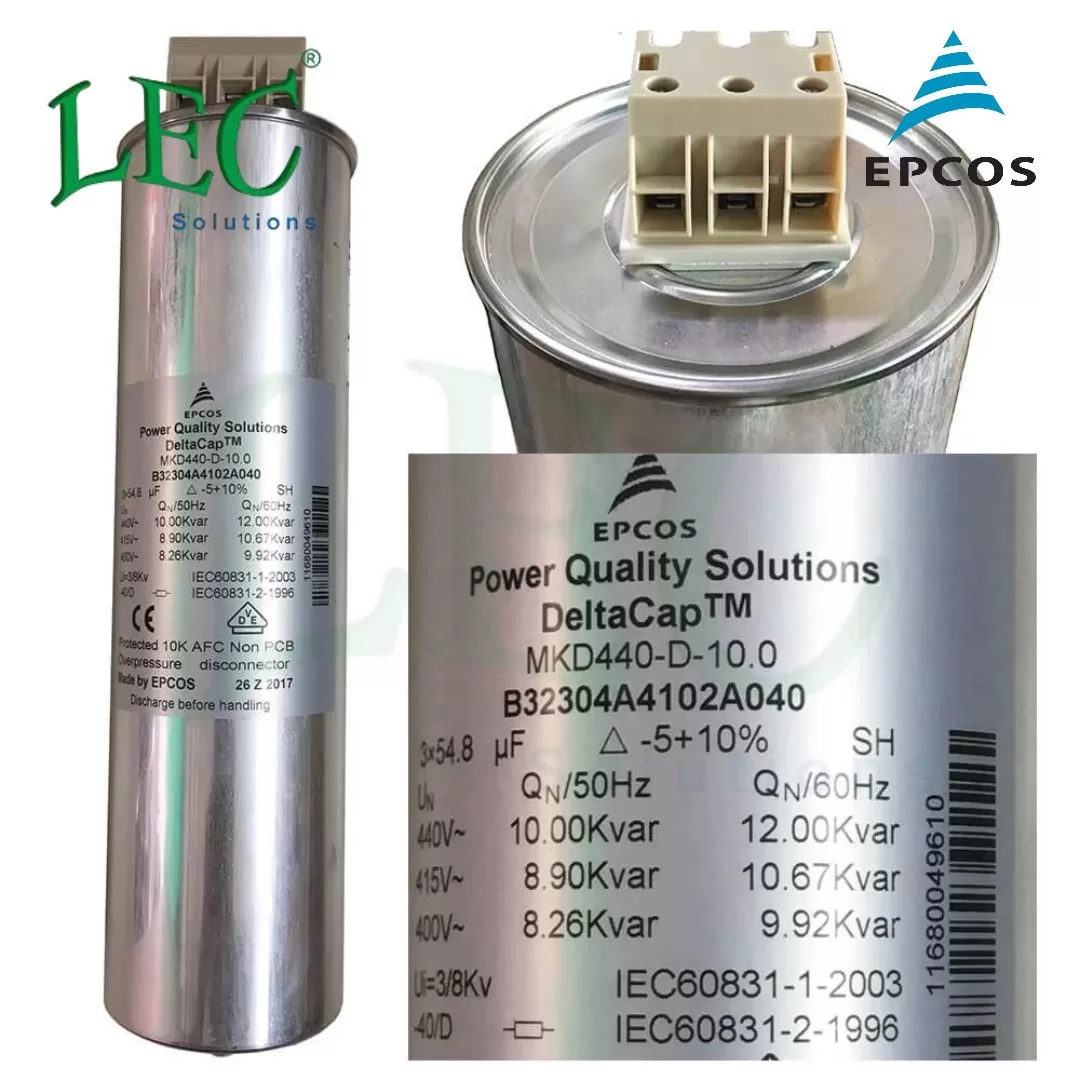

1. Tụ Bù Điện Là Gi? Vì Sao Cần Sử Dụng Tụ Bù?

Tụ bù điện (còn gọi là tụ bù công suất phản kháng) là một hệ thống gồm nhiều bản cực dẫn điện đặt song song và được ngăn cách bởi lớp điện môi cách điện. Thiết bị này hoạt động như một nguồn phát công suất phản kháng Q (kVAR) nhằm bù lại lượng công suất tiêu thụ bởi các phụ tải có tính cảm như động cơ, máy biến áp, quạt công nghiệp,...

Vai trò chính của tụ bù trong hệ thống điện:

• Tăng hệ số công suất (cosphi): Giúp hệ thống điện hoạt động hiệu quả hơn, duy trì cos phi 0.9 theo đúng quy định của Tập đoàn Điện lực (EVN).

• Tránh phạt tiền công suất phản kháng: Doanh nghiệp sản xuất không phải trả thêm tiền phạt phạt công suất vô công hằng tháng.

• Giảm sụt áp và tổn thất đường dây: Giúp đường dây bớt nóng, giảm tải cho máy biến áp và thiết bị đóng cắt.

• Tối ưu hóa dung lượng máy biến áp: Giúp máy biến áp vận hành nhẹ tải hơn, kéo dài tuổi thọ thiết bị.

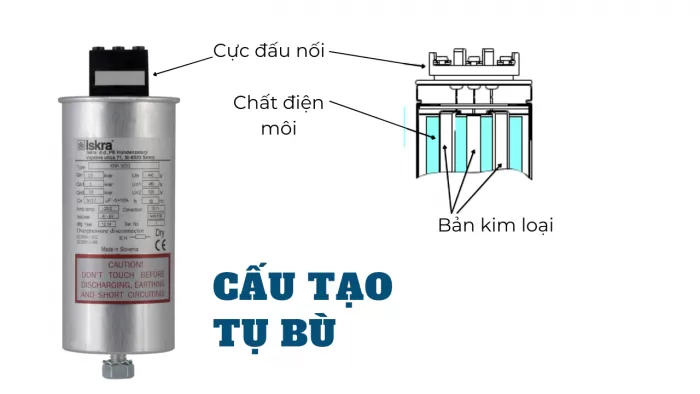

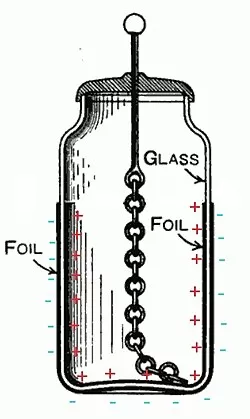

2. Cấu tạo của tụ bù điện

Về nguyên lý cơ bản, tụ điện gồm các bản cực dẫn điện được ngăn cách bởi lớp điện môi cách điện. Cấu tạo cụ thể phụ thuộc vào công nghệ và dòng sản phẩm của từng nhà sản xuất.

2.1. Bản cực dẫn điện

Bản cực thường được chế tạo từ các lá nhôm mỏng, có nhiệm vụ tích trữ điện tích và hình thành điện trường bên trong tụ. Các lớp bản cực được bố trí theo thiết kế nhằm đạt điện dung và dung lượng công suất phản kháng theo yêu cầu.

2.2. Lớp điện môi cách điện

Điện môi là lớp vật liệu cách điện nằm giữa các bản cực, giúp ngăn dòng điện dẫn trực tiếp giữa chúng. Vật liệu điện môi có thể là màng polypropylene kim loại hóa hoặc hệ vật liệu cách điện khác tùy công nghệ sản xuất.

Ở nhiều dòng tụ bù hạ thế hiện đại, màng polypropylene kim loại hóa được sử dụng nhờ đặc tính cách điện và khả năng tự phục hồi trong những trường hợp hư hỏng điện môi cục bộ nằm trong giới hạn thiết kế.

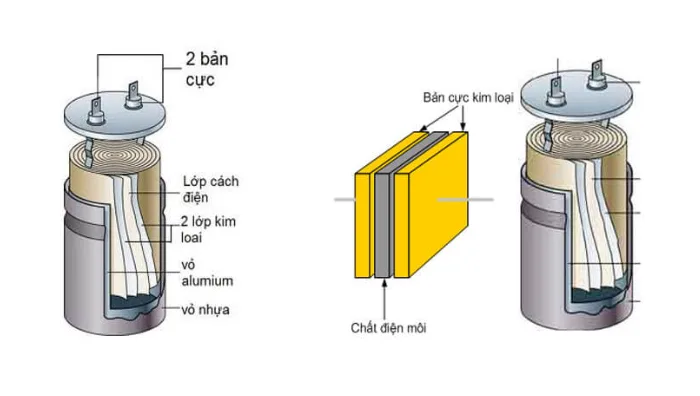

2.3. Lõi tụ điện

Lõi tụ được tạo thành từ các lớp điện môi và bản cực được cuộn hoặc bố trí theo cấu trúc riêng. Đây là bộ phận chính quyết định các đặc tính điện của tụ như điện dung, điện áp làm việc và khả năng cung cấp công suất phản kháng.

2.4. Vỏ tụ bù

Vỏ tụ thường được chế tạo từ kim loại hoặc vật liệu phù hợp với thiết kế sản phẩm, có nhiệm vụ bảo vệ lõi tụ khỏi tác động của môi trường và hỗ trợ tản nhiệt.

Hình dạng vỏ có thể là dạng trụ hoặc khối chữ nhật tùy dòng sản phẩm. Vỏ tụ cũng có thể tích hợp các cơ cấu hỗ trợ bảo vệ nhằm hạn chế nguy cơ mất an toàn khi tụ gặp sự cố.

2.5. Đầu cực đấu nối

Đầu cực là vị trí kết nối tụ bù với hệ thống điện. Tùy loại tụ, đầu nối có thể được thiết kế cho một pha hoặc ba pha, phù hợp với sơ đồ đấu nối và yêu cầu kỹ thuật của thiết bị.

Khi lắp đặt, cần đấu nối đúng sơ đồ của nhà sản xuất, sử dụng dây dẫn và thiết bị bảo vệ phù hợp với dòng điện vận hành.

2.6. Cơ cấu bảo vệ an toàn

Một số dòng tụ bù được tích hợp cơ cấu ngắt khi áp suất bên trong tăng bất thường hoặc cơ chế bảo vệ khi xảy ra sự cố. Với tụ điện có màng kim loại hóa, công nghệ tự phục hồi giúp cô lập một số điểm đánh thủng nhỏ của điện môi.

Các cơ cấu này hỗ trợ giảm nguy cơ hư hỏng nghiêm trọng nhưng không thay thế cho thiết bị bảo vệ quá dòng, ngắn mạch và quy trình vận hành an toàn.

3. Phân loại tụ bù theo cấu tạo

3.1. Tụ bù khô

Tụ bù khô là loại tụ thường sử dụng màng điện môi và cấu trúc cách điện không dựa trên việc ngâm lõi tụ trong dầu cách điện. Nhiều sản phẩm có thiết kế nhỏ gọn, thuận tiện khi lắp đặt trong tủ điện.

Ưu điểm:

• Kích thước gọn, thuận tiện cho việc bố trí thiết bị.

• Dễ lắp đặt và thay thế khi cần bảo trì.

• Phù hợp với nhiều hệ thống bù công suất phản kháng hạ thế.

Tụ bù khô thường được sử dụng trong tủ tụ bù của nhà máy, xưởng sản xuất và tòa nhà có nhu cầu cải thiện hệ số công suất.

3.2. Tụ bù dầu

Tụ bù dầu là cách gọi phổ biến của một số loại tụ sử dụng chất lỏng cách điện hoặc cấu trúc tẩm chất cách điện theo thiết kế. Hình dạng thường gặp là dạng khối chữ nhật.

Đặc điểm:

• Kết cấu phụ thuộc vào công nghệ chế tạo của từng dòng tụ.

• Có thể phù hợp với các yêu cầu vận hành công nghiệp khác nhau.

• Cần xem xét điều kiện nhiệt độ, môi trường và yêu cầu bảo trì theo hướng dẫn nhà sản xuất.

Không nên lựa chọn tụ bù chỉ dựa vào việc đó là tụ khô hay tụ dầu. Cần đối chiếu thông số định mức, khả năng chịu quá áp, điều kiện sóng hài và hướng dẫn lắp đặt của sản phẩm cụ thể.

Trên thị trường hiện nay, tụ bù điện được chia thành nhiều loại tùy thuộc vào cấu tạo, điện áp và môi trường sử dụng.

4. Nguyên lý hoạt động của tụ bù

Khi được đấu nối vào hệ thống điện xoay chiều, tụ bù tạo ra dòng điện có tính dung kháng và cung cấp công suất phản kháng cho hệ thống. Công suất này hỗ trợ bù lại một phần công suất phản kháng mà các phụ tải cảm ứng như động cơ điện và máy biến áp tiêu thụ.

Nhờ đó, hệ số công suất cosφ của hệ thống có thể được cải thiện. Khi hệ số công suất tăng, dòng điện truyền tải để đáp ứng cùng mức công suất tác dụng có thể giảm, qua đó hạn chế tổn thất trên đường dây và giải phóng một phần khả năng tải của thiết bị điện.

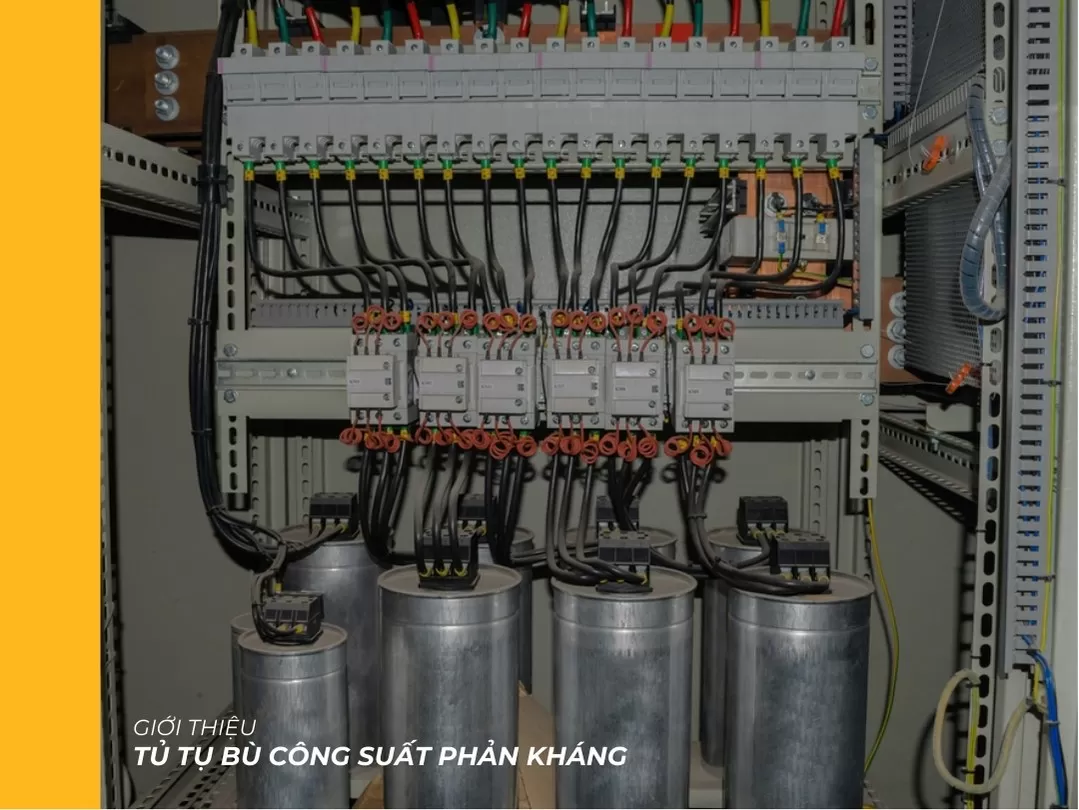

Trong tủ tụ bù tự động, bộ điều khiển đo hệ số công suất và đóng hoặc cắt các cấp tụ phù hợp với sự thay đổi của phụ tải.

5. Bảng Tổng Hợp Chấm Điểm & So Sánh Nhanh

Ứng dụng của tụ bù điện

• Nhà máy, xưởng sản xuất: Bù công suất phản kháng cho động cơ, máy bơm, máy nén khí và dây chuyền sản xuất.

• Tủ điện hạ thế: Nâng cao hệ số công suất cosφ cho hệ thống phân phối điện.

• Trạm biến áp: Giảm công suất phản kháng truyền tải, giải phóng một phần khả năng tải của máy biến áp.

• Tòa nhà, trung tâm thương mại: Bù công suất phản kháng cho hệ thống điều hòa, thang máy và thông gió.

• Hệ thống máy móc công nghiệp: Cải thiện hệ số công suất cho các phụ tải cảm ứng.

• Hệ thống điện có nhiều biến tần: Sử dụng giải pháp tụ bù phù hợp, kết hợp cuộn kháng khi cần thiết để hạn chế nguy cơ cộng hưởng sóng hài.

• Hệ thống điện ba pha: Bù công suất phản kháng theo dung lượng và chế độ vận hành của phụ tải.

• Tủ tụ bù tự động: Tự động đóng cắt các cấp tụ theo nhu cầu công suất phản kháng của hệ thống.

6. Lưu ý khi lắp đặt và sử dụng tụ bù điện

Để hệ thống tụ bù hoạt động an toàn và ổn định, cần lưu ý:

• Chọn điện áp định mức và dung lượng tụ phù hợp với hệ thống điện.

• Sử dụng thiết bị đóng cắt chuyên dụng cho tụ bù khi cần đóng cắt thường xuyên.

• Trang bị thiết bị bảo vệ phù hợp với thiết kế và hướng dẫn của nhà sản xuất.

• Kiểm tra sóng hài trước khi lắp tụ bù ở hệ thống sử dụng nhiều biến tần, UPS hoặc tải phi tuyến.

• Đảm bảo thông gió và nhiệt độ làm việc nằm trong giới hạn cho phép.

• Ngắt nguồn và chờ tụ phóng điện theo đúng thời gian quy định trước khi kiểm tra hoặc bảo trì.
