Cat B là gì? Ý nghĩa của Cat B trong MCCB và ACB

1. Cat B là gì theo tiêu chuẩn IEC 60947-2?

Cat B (Category B) là một phân loại do tiêu chuẩn IEC 60947-2 quy định, nhằm đánh giá khả năng hoạt động của máy cắt khi đối mặt với dòng ngắn mạch cực đại và khả năng đóng cắt lặp lại.

Khác với Cat A, máy cắt loại Cat B phải:

Chịu được nhiều chu kỳ đóng – cắt dòng ngắn mạch liên tiếp mà không cần thời gian nghỉ giữa các lần cắt.
Hoạt động ổn định ngay cả khi dòng điện đạt gần hoặc bằng giá trị Icu (Ultimate Breaking Capacity).
Được thử nghiệm trong điều kiện khắt khe hơn để đảm bảo độ tin cậy cao trong môi trường công nghiệp nặng, lưới điện chính, trạm biến áp.

2. Ý nghĩa của Cat B trong MCCB (Máy cắt khối đúc)

MCCB loại Cat B thường được sử dụng trong:

Mạch điện tổng, tủ điện trung tâm, hoặc nhánh có dòng ngắn mạch lớn.
Các nhà máy sản xuất, trung tâm dữ liệu, hoặc khu công nghiệp yêu cầu bảo vệ chính xác và ổn định lâu dài.
Ứng dụng cần khả năng cắt lặp lại liên tục, tránh gây ra sự cố toàn hệ thống.

Với MCCB Schneider loại B, thiết bị được thiết kế để đáp ứng chuẩn IEC 60947-2, giúp đảm bảo hệ thống vẫn an toàn ngay cả khi bị sự cố lớn nhiều lần trong thời gian ngắn.

3. Ý nghĩa của Cat B trong ACB (Máy cắt không khí)

Tương tự MCCB, ACB loại Cat B là thiết bị đóng cắt chuyên dùng cho:

Hệ thống phân phối chính trong nhà máy, tòa nhà cao tầng, trạm biến áp hạ thế.
Bảng điện tổng (Main Switchboard), nơi yêu cầu độ ổn định cao khi sự cố xảy ra nhiều lần.

ACB loại B có thể đóng và ngắt dòng ngắn mạch cực đại lặp lại nhiều lần, điều này cực kỳ quan trọng để đảm bảo các thiết bị điện khác không bị ảnh hưởng, giảm thiểu rủi ro mất điện toàn bộ.

4. So sánh Cat A và Cat B

Tiêu chí	Cat A	Cat B
Mức độ bảo vệ	Trung bình	Cao
Dòng ngắn mạch chịu được	Nhỏ hơn	Lớn hơn
Số lần đóng cắt dòng ngắn mạch	Thấp	Cao, liên tục
Thời gian chờ giữa các lần đóng cắt	Có thể cần	Không cần
Ứng dụng	Nhánh phụ, tải nhẹ	Mạch chính, nguồn tổng
Yêu cầu thử nghiệm	Đơn giản hơn	Nghiêm ngặt hơn
Ví dụ thiết bị	MCCB loại nhỏ	MCCB Schneider Cat B, ACB Schneider MasterPact

5. Tại sao nên chọn MCCB hoặc ACB Cat B?

Chọn thiết bị Cat B là ưu tiên khi:

Hệ thống điện có dòng ngắn mạch lớn.
Cần khả năng hoạt động ổn định khi gặp sự cố nhiều lần.
Muốn đảm bảo tính selectivity và discrimination giữa các tầng bảo vệ trong hệ thống.
Mong muốn thiết kế tủ điện chất lượng cao, tránh phải thay thế thường xuyên.

6. Thiết bị tiêu biểu loại Cat B

▸ MCCB Schneider loại Cat B

Dòng Compact NSX hoặc EasyPact EZC.
Có khả năng chịu dòng ngắn mạch đến 100kA tùy model.
Thường có tích hợp bộ trip điện tử với độ chính xác cao.

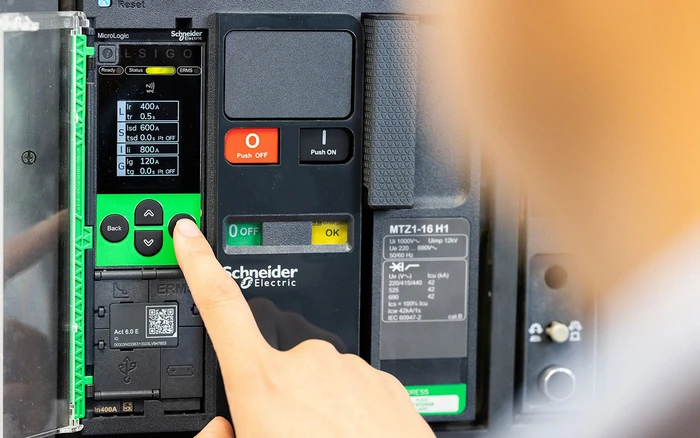

▸ ACB Schneider loại Cat B

Dòng MasterPact MTZ.
Thường sử dụng trong các trung tâm điều khiển, trạm biến áp, nơi có hệ thống điện phức tạp.
Có thể kết nối Modbus, truyền thông giám sát từ xa, bảo trì dễ dàng.

7. Lưu ý khi lựa chọn Cat B

Khi chọn thiết bị loại Cat B, cần chú ý:

Tính toán dòng ngắn mạch tại điểm lắp đặt.
Xác định số lần cắt có thể xảy ra trong vận hành.
Đảm bảo thiết bị có chứng nhận theo IEC 60947-2.
Ưu tiên thiết bị của thương hiệu uy tín như Schneider Electric, LS, Mitsubishi...

8. Kết luận

Cat B là phân loại thiết bị đóng cắt theo tiêu chuẩn IEC 60947-2, mang lại khả năng đóng cắt lặp lại dòng ngắn mạch cực đại mà không làm suy giảm hiệu suất thiết bị. Trong hệ thống điện công nghiệp, nơi có dòng ngắn mạch lớn và yêu cầu cao về độ tin cậy, việc sử dụng MCCB và ACB loại Cat B là vô cùng cần thiết.

Để đảm bảo an toàn và hiệu quả, hãy tham khảo kỹ thông số kỹ thuật và chọn sản phẩm từ các thương hiệu hàng đầu như Schneider Electric, giúp tối ưu hóa chi phí đầu tư và tuổi thọ hệ thống.
