1. Chuẩn bị:
Trước khi tiến hành cài đặt, Quý Khách Hàng cần đảm bảo đã chuẩn bị đầy đủ các yếu tố sau:
- Biến tần Altivar Machine ATV320 Schneider
- Cáp lập trình (nếu có)
- Tài liệu hướng dẫn sử dụng biến tần ATV320
- Kiến thức chuyên môn về điện và tự động hóa
2. Cài đặt cơ bản:
2.1. Khởi động và kết nối:
- Cấp nguồn điện cho biến tần ATV320.

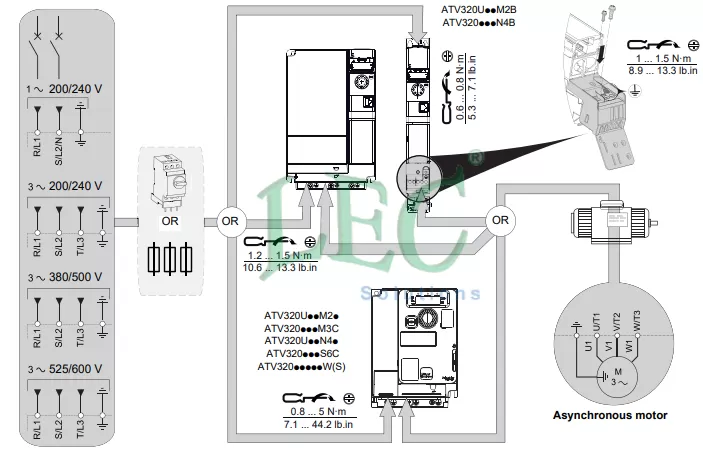

- Kết nối biến tần với động cơ và hệ thống điều khiển (nếu có).
- Kết nối biến tần với máy tính (nếu sử dụng cáp lập trình).

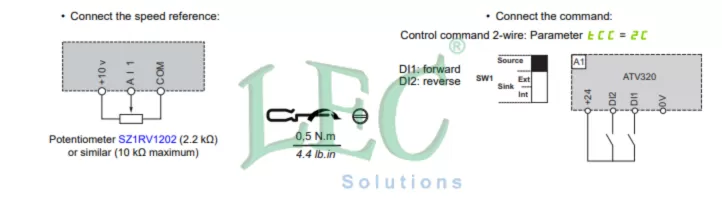

- Kết nối công tắc - nút nhấn - biến trở với biến tần (nếu dùng điều khiển bên ngoài)
2.2. Cài đặt thông số động cơ:
- Khi bật nguồn lần đầu, biến tần hiển thị bFr, trong menu Sin- [BẮT ĐẦU ĐƠN GIẢN]
- Truy cập menu COnF/FULL trên biến tần.
- Chọn mục drC- và nhập các thông số động cơ chính xác, bao gồm:
- bFr: Loại tần số động cơ (50Hz/60Hz)
- unS: Điện áp định mức (V)
- nCr: Dòng định mức (A)
- FrS: Tần số định mức (Hz)
- nSP: Tốc độ định mức (vòng/phút)
- nPr: Công suất định mức động cơ kW
- itH: Định mức truyền động dòng điện giám sát nhiệt động cơ
- Lưu ý: Tham khảo thông số kỹ thuật của động cơ để nhập thông tin chính xác.
2.3. Cài đặt thông số làm việc:
- Các thông số làm việc có thể được cài đặt trong các menu khác nhau tùy theo nhu cầu sử dụng.
- Một số thông số làm việc thường dùng bao gồm:
- ACC: Thời gian tăng tốc động cơ (s)
- DEC: Thời gian giảm tốc động cơ (s)
- HSP: Giới hạn tốc độ tối đa Hz
- LSP: Giới hạn tốc độ thấp Hz
- Lưu ý: Cài đặt thông số làm việc phù hợp sẽ đảm bảo hệ thống hoạt động ổn định và an toàn.
2.4. Luật điều khiển động cơ:
- Truy cập menu DRI- > CONF > FULL > DRC
- Chọn mục Ctt [Motor control type] và lựa chọn loại điều khiển động cơ phù hợp:Lưu ý: Chọn luật trước khi nhập giá trị tham số.
Lưu ý: Việc sửa đổi tham số này sẽ đặt lại các tham số điều chỉnh động cơ và [Lựa chọn điều chỉnh] (STUN) được đặt lại về [Mặc định] (TAB).
Việc tự động điều chỉnh sẽ cần phải được thực hiện lại. - [SVC V] (UUC): Điều khiển vectơ không cảm biến với vòng tốc độ bên trong dựa trên tính toán phản hồi điện áp. Đối với các ứng dụng
cần hiệu suất cao trong quá trình khởi động hoặc vận hành. - [Standard] (Std): Luật động cơ tiêu chuẩn. Dành cho các ứng dụng đơn giản không yêu cầu hiệu suất cao. Luật điều khiển động cơ đơn giản
giữ tỷ lệ Tần số Điện áp không đổi, có thể điều chỉnh đáy đường cong. Định luật này thường được áp dụng cho động cơ
được kết nối song song. Một số ứng dụng cụ thể có động cơ song song và mức hiệu suất cao có thể yêu cầu [SVC V] - [V/F 5pts] (UF5): Cấu hình V/F 5 đoạn: Là cấu hình [Tiêu chuẩn] (Std) nhưng cũng hỗ trợ tránh cộng hưởng
(bão hòa) - [Đồng bộ hóa. mot.] (SYn): Chỉ dành cho động cơ nam châm vĩnh cửu đồng bộ có suất điện động hình sin (EMF). Lựa chọn này
làm cho các thông số động cơ không đồng bộ không thể truy cập được và các thông số động cơ đồng bộ có thể truy cập được. - [V/F Quad.] (UFq): Mô-men xoắn thay đổi. Đối với các ứng dụng bơm và quạt.
- [Tiết kiệm năng lượng] (nLd): Tiết kiệm năng lượng. Dành cho các ứng dụng không yêu cầu tính năng động cao.
2.5. Cài đặt relay báo trạng thái:
- Truy cập menu DRI- > CONF > FULL > I_O- > R1-
- Chi tiết cài đặt chức năng của R1 tham khảo tài liệu đính kèm
3. Lưu ý quan trọng:
- Việc cài đặt biến tần ATV320 Schneider cần được thực hiện bởi nhân viên kỹ thuật có chuyên môn và được đào tạo bài bản.
- Nên tham khảo kỹ lưỡng hướng dẫn sử dụng biến tần trước khi tiến hành cài đặt.
- Luôn tuân thủ các biện pháp an toàn điện khi làm việc với biến tần.
