Biến tần là gì?

Biến tần là thiết bị biến đổi dòng điện một chiều hoặc xoay chiều thành dòng điện xoay chiều có tần số và điện áp có thể điều chỉnh.

Nguyên lý hoạt động của biến tần

• Nguyên lý cơ bản làm việc của bộ biến tần cũng khá đơn giản. Đầu tiên, nguồn điện xoay chiều 1 pha hay 3 pha được chỉnh lưu và lọc thành nguồn 1 chiều bằng phẳng. Công đoạn này được thực hiện bởi bộ chỉnh lưu cầu diode và tụ điện. Nhờ vậy, hệ số công suất cosphi của hệ biến tần đều có giá trị không phụ thuộc vào tải và có giá trị ít nhất 0.96. Điện áp một chiều này được biến đổi (nghịch lưu) thành điện áp xoay chiều 3 pha đối xứng. Công đoạn này hiện nay được thực hiện thông qua hệ IGBT (transistor lưỡng cực có cổng cách ly) bằng phương pháp điều chế độ rộng xung (PWM). Nhờ tiến bộ của công nghệ vi xử lý và công nghệ bán dẫn lực hiện nay, tần số chuyển mạch xung có thể lên tới dải tần số siêu âm nhằm giảm tiếng ồn cho động cơ và giảm tổn thất trên lõi sắt động cơ.

• Hệ thống điện áp xoay chiều 3 pha ở đầu ra có thể thay đổi giá trị biên độ và tần số vô cấp tuỳ theo bộ điều khiển. Theo lý thuyết, giữa tần số và điện áp có một quy luật nhất định tuỳ theo chế độ điều khiển. Đối với tải có mô men không đổi, tỉ số điện áp – tần số là không đổi. Tuy vậy với tải bơm và quạt, quy luật này lại là hàm bậc 4. Điện áp là hàm bậc 4 của tần số. Điều này tạo ra đặc tính mô men là hàm bậc hai của tốc độ phù hợp với yêu cầu của tải bơm/quạt do bản thân mô men cũng lại là hàm bậc hai của điện áp.
• Hiệu suất chuyển đổi nguồn của các bộ biến tần rất cao vì sử dụng các bộ linh kiện bán dẫn công suất được chế tạo theo công nghệ hiện đại. Nhờ vậy, năng lượng tiêu thụ xấp xỉ bằng năng lượng yêu cầu bởi hệ thống.
• Ngoài ra, biến tần ngày nay đã tích hợp rất nhiều kiểu điều khiển khác nhau phù hợp hầu hết các loại phụ tải khác nhau. Ngày nay biến tần có tích hợp cả bộ PID và thích hợp với nhiều chuẩn truyền thông khác nhau, rất phù hợp cho việc điều khiển và giám sát trong hệ thống SCADA.

Phân loại biến tần

Có nhiều loại biến tần như: Biến tần AC, biến tần DC; biến tần 1 pha 220V, biến tần 3 pha 220V, biến tần 3 pha 380V,... Bên cạnh các dòng biến tần đa năng, các hãng cũng sản xuất các dòng biến tần chuyên dụng: biến tần chuyên dùng cho bơm, quạt; biến tần chuyên dùng cho nâng hạ, cẩu trục; biến tần chuyên dùng cho thang máy; biến tần chuyên dùng cho hệ thống điều hòa;...

Lợi ích của việc sử dụng biến tần

- Dễ ràng thay đổi tốc độ động cơ, đảo chiều quay động cơ.

- Giảm dòng khởi động so với phương pháp khởi động trực tiếp, khởi động sao-tam giác nên không gây ra sụt áp hoặc khó khởi động.

- Quá trình khởi động thông qua biến tần từ tốc độ thấp giúp cho động cơ mang tải lớn không phải khởi động đột ngột, tránh hư hỏng phần cơ khí, ổ trục, tăng tuổi thọ động cơ.

- Tiết kiệm năng lượng đáng kể so với phương pháp chạy động cơ trực tiếp.

- Biến tần thường có hệ thống điện tử bảo vệ quá dòng, bảo vệ quá áp và thấp áp, tạo ra một hệ thống an toàn khi vận hành.

- Nhờ nguyên lý làm việc chuyển đổi nghịch lưu qua diode và tụ điện nên công suất phản kháng từ động cơ rất thấp, do đó giảm được dòng đáng kể trong quá trình hoạt động, giảm chi phí trong lắp đặt tụ bù, giảm thiểu hao hụt điện năng trên đường dây.

- Biến tần được tích hợp các module truyền thông giúp cho việc điều khiển và giám sát từ trung tâm rất dễ dàng.

• Trước đây việc cấp nước cho các tòa nhà cao tầng thường dùng là bơm nước lên mái và đẩy xuống từng tầng và được điều áp cho các tầng bằng các thiết bị điều hòa – giảm áp. Cách cấp nước này quá tốn kém chi phí và hiệu quả không cao.
• Bộ biến tần khi lắp đặt sẽ không còn phải tốn chi phí để lắp đặt tháp mái.

• Nói đến quạt hút – đẩy thường được áp dụng cho các thiết bị công nghiệp như: Hút bụi – Thổi lò – Thông gió,…
• Ở đây biến tần phát huy công dụng cực kỳ hiệu quả khi cho phép động cơ điều khiển áp lực, khởi động mềm, lưu lượng theo yêu cầu cần thiết,  tối ưu hóa hoạt động của động cơ, tiết kiệm điện năng lượng.

• Chế độ điều khiển cung cấp khí thông thường theo phương thức đóng và cắt. Chế độ này kiểm soát không khí đầu vào qua van cửa vào. Khi áp suất đạt đến giới hạn trên, van cửa vào đóng và máy nén sẽ đi vào trạng thái hoạt động không tải, khi áp suất đạt dưới hạn dưới, van cửa vào mở và máy nén sẽ đi vào trạng thái hoạt động có tải.
• Công suất định mức của motor được chọn theo nhu cầu tối đa và thông thường được thiết kế dư tải, dòng khởi động lớn, motor hoạt động là liên tục khi không tải làm tiêu tốn một lượng lớn điện năng.

• Biến tần có thể điều khiển định vị, mô-men xoắn và hãm giúp các ứng dụng như cần trục và palăng bằng cách sử dụng động cơ xoay chiều. Bộ biến tần dành cho thiết bị nâng hạ có hệ thống hãm tái sinh, tra năng lượng về lưới, an toàn và tiết kiệm.

HƯỚNG DẪN LỰA CHỌN BIẾN TẦN

1. Công suất của biến tần.

- Về cơ bản, công suất biến tần phải bằng hoặc lớn hơn công suất động cơ.

                      Quy đổi công suất: 1 HP = 0.75 KW

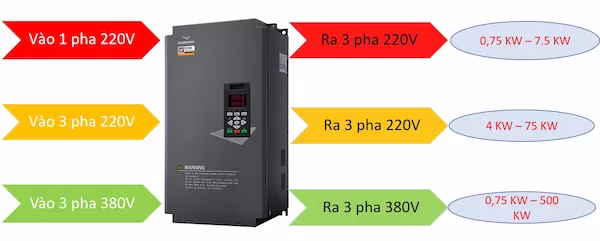

2. Điện áp của biến tần:

Các loại điện áp biến tần hạ thế thông dụng ở Việt Nam

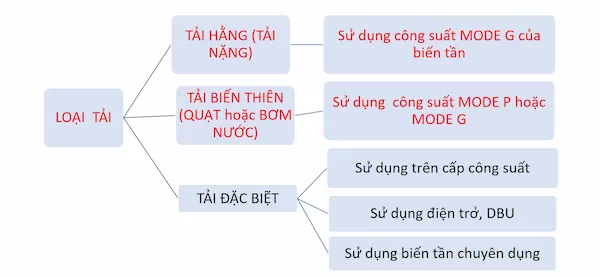

3. Ứng dụng (loại tải) của biến tần

Ví dụ: Bạn muốn chọn biến tần cho 1 động cơ chạy tải bơm hoặc quạt  với công suất 5,5kW - Hãy tham khảo mã biến tần ATV310HU55N4E của Schneider

Giải thích:

• ATV310 - dòng sản phẩm biến tần chuyên dùng cho bơm quạt của Schneider
• 55 - tương ứng với 5,5kW
• N4E - điện áp 380-400VAC

Nếu bạn muốn chạy cho tải nâng hạ - cẩu trục hãy tham khảo dòng sản phẩm biến tần ATV340, ATV930 của Schneider

Với nhưng tải trung bình như băng truyền - phay - tiện hãy tham khảo biến tần ATV320 schneider
